航空发动机用可换复合叶片涡轮风扇结构

　　这款带可更换复合叶片的风扇结构，核心应用场景集中在航空涡轮发动机的前端压气机段，也可经过参数适配后用于小型燃气轮机、高速离心式通风设备的核心做功单元。从实际工况需求出发，这类风扇单元处于发动机进气道后端的第一级做功位置，直接承接来流空气，需要在高转速、大温差、强气流剪切的环境下持续稳定工作，传统整体式叶轮一旦出现单叶片损伤，就需要整体更换整个转子单元，维护成本高、停场周期长，这也是设计可更换复合叶片结构的核心出发点。

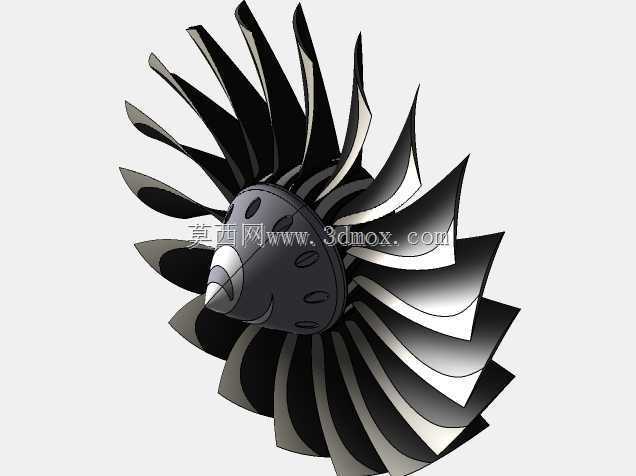

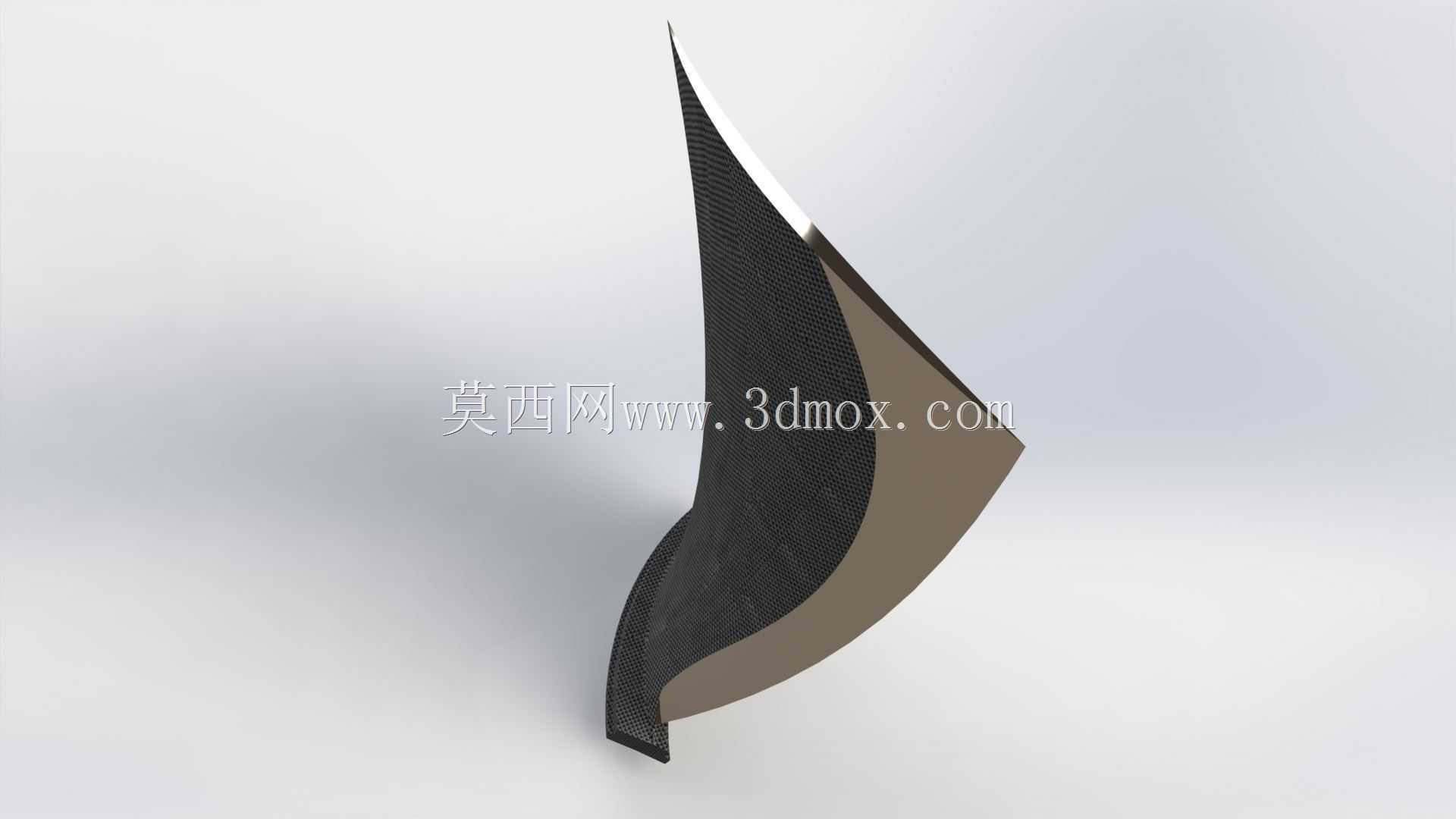

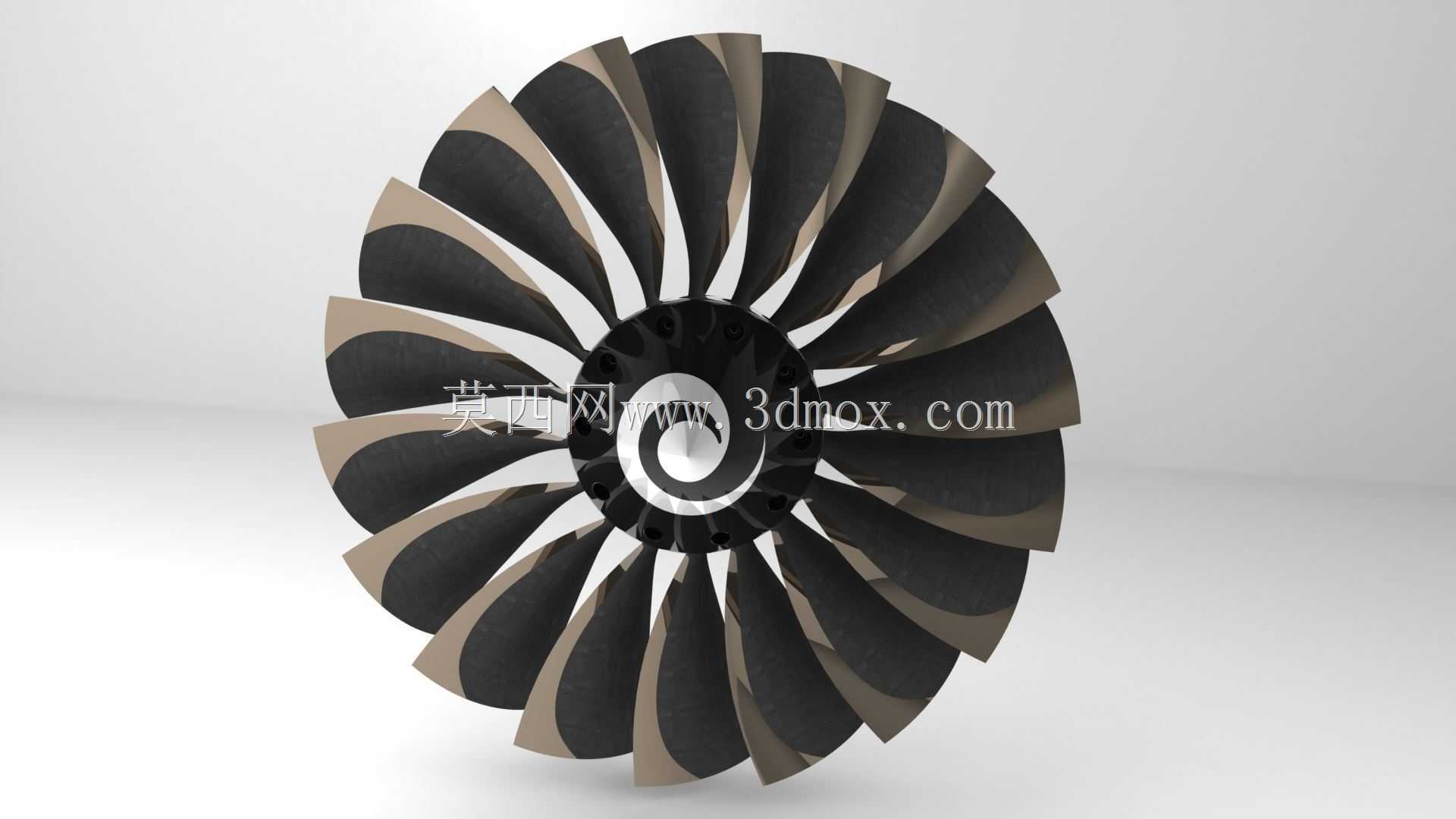

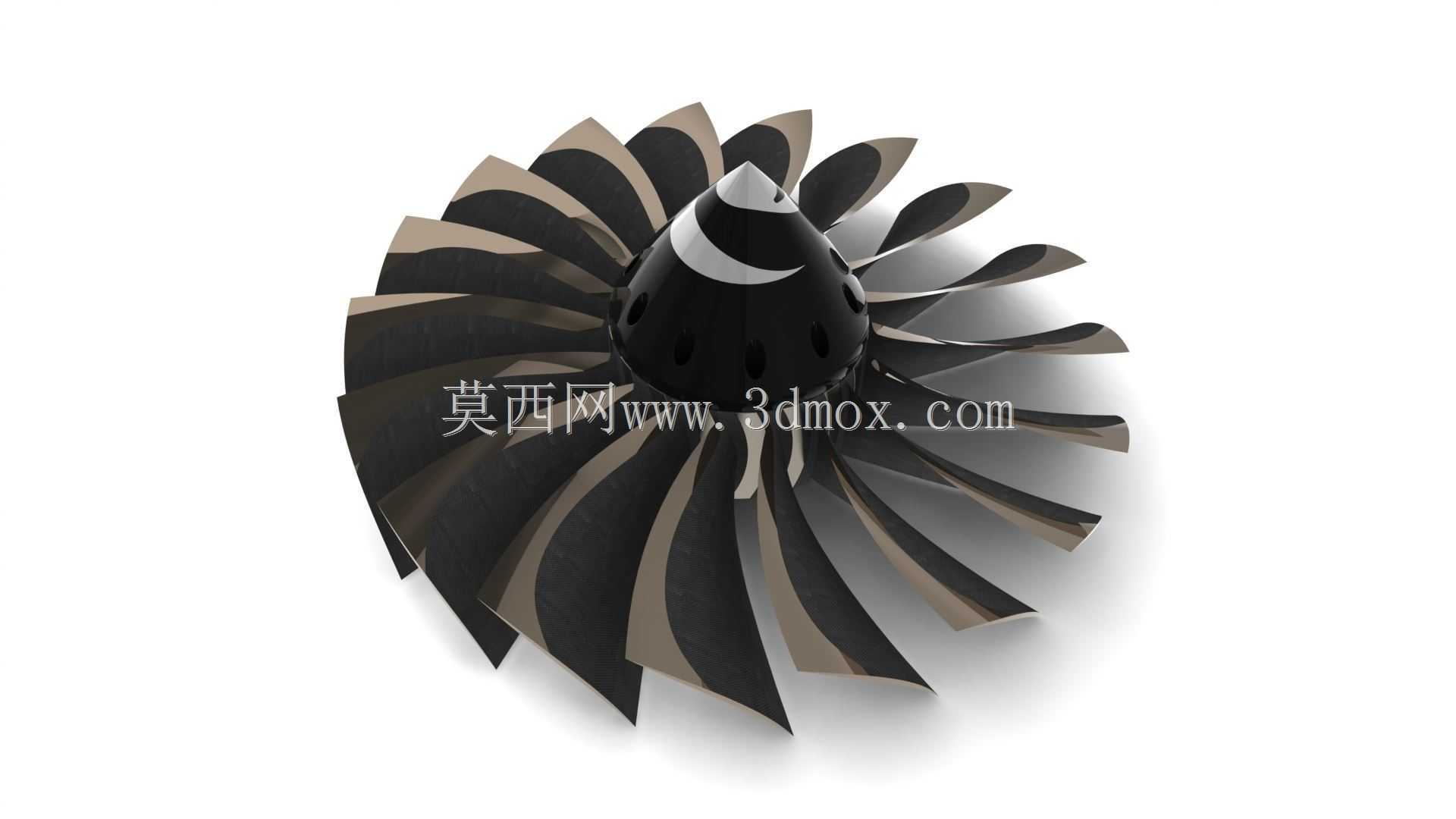

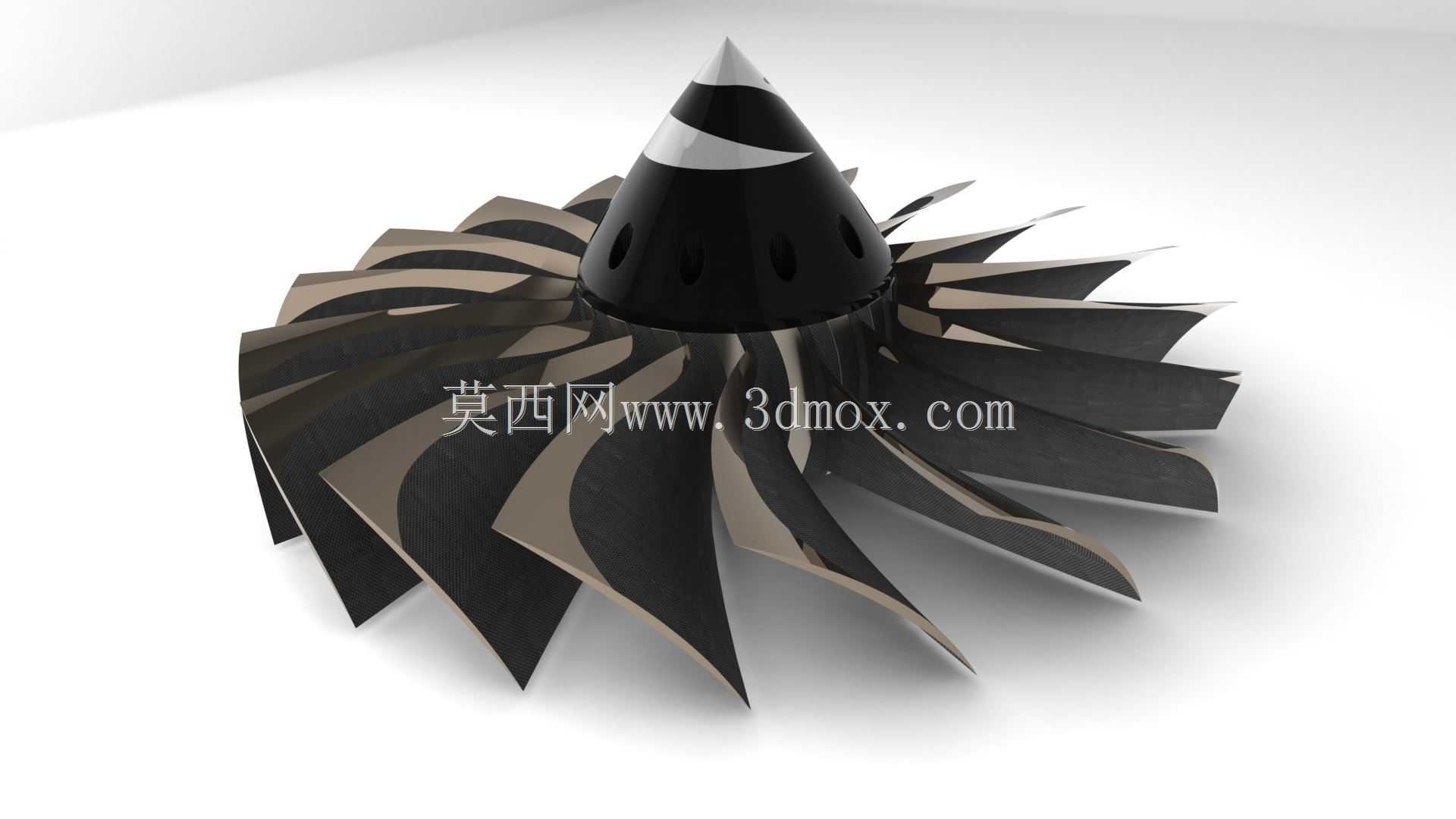

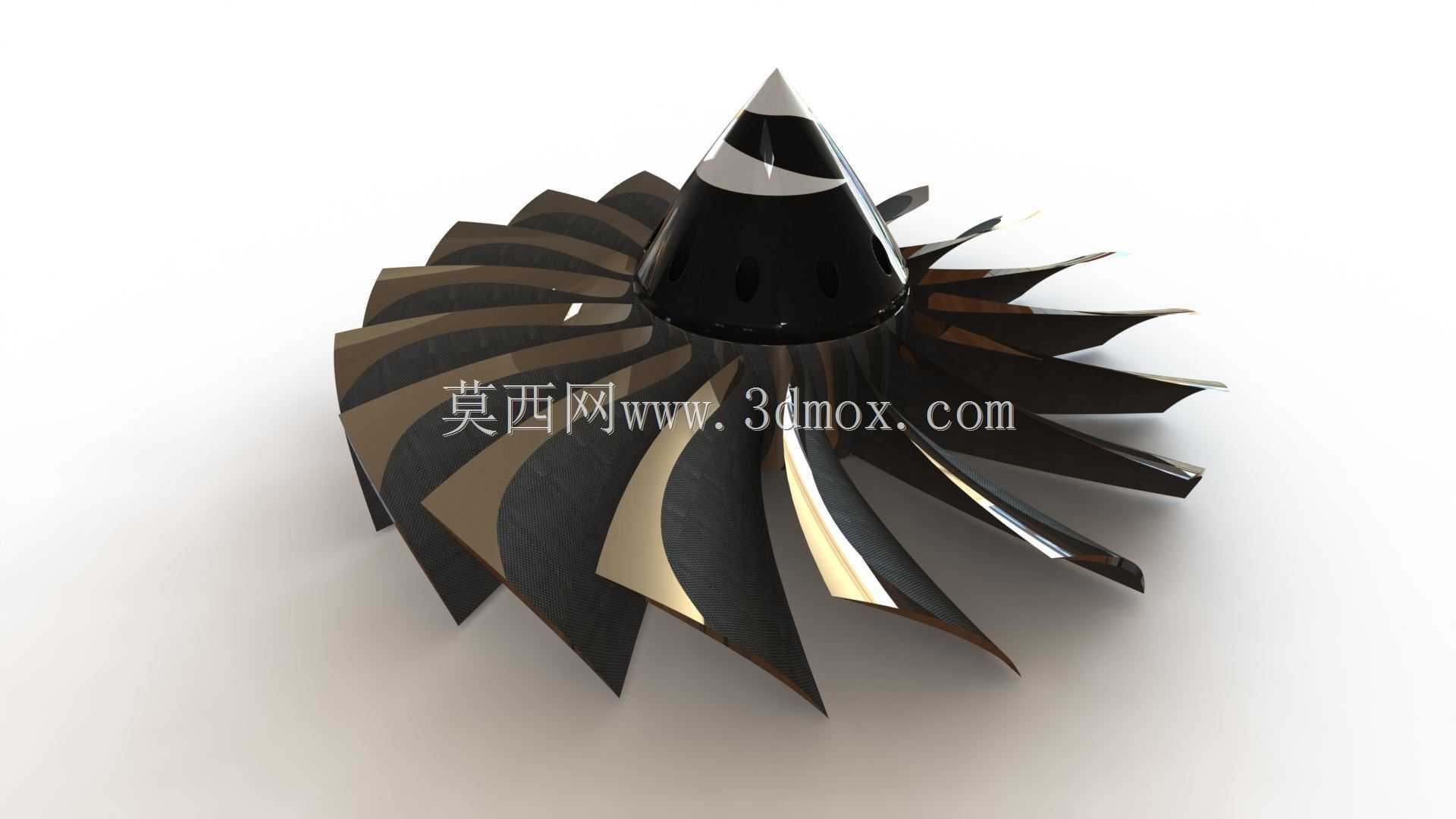

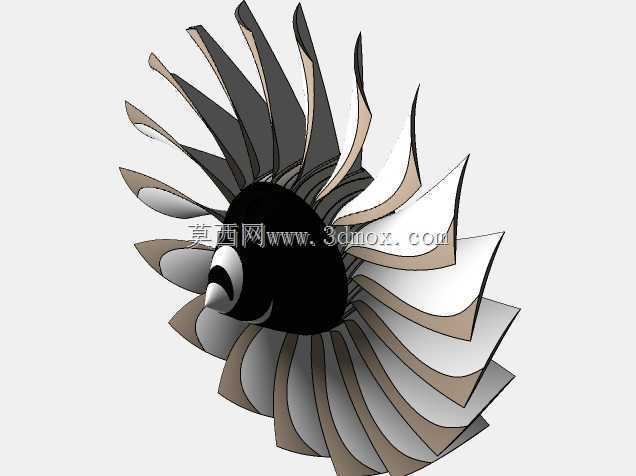

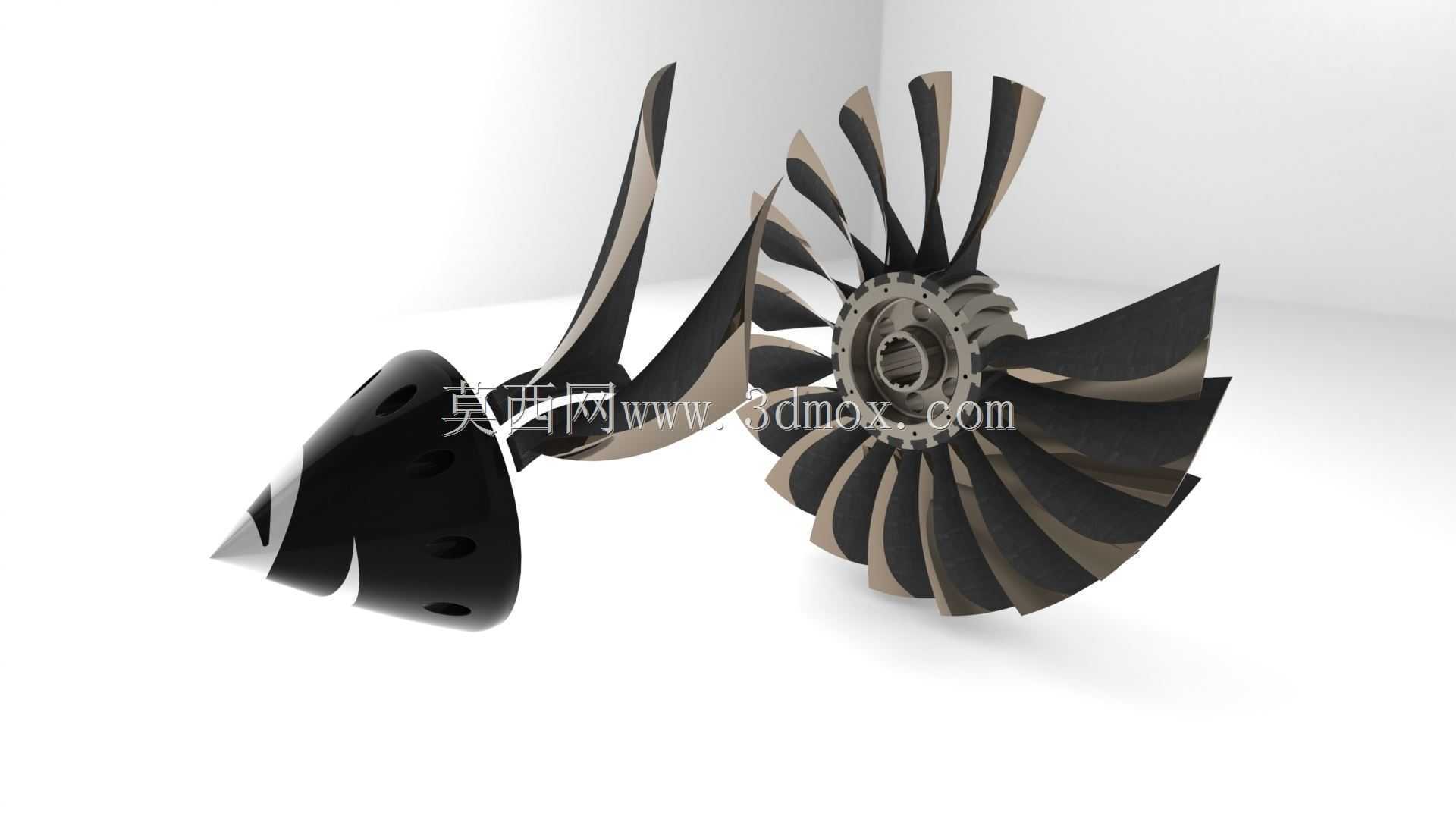

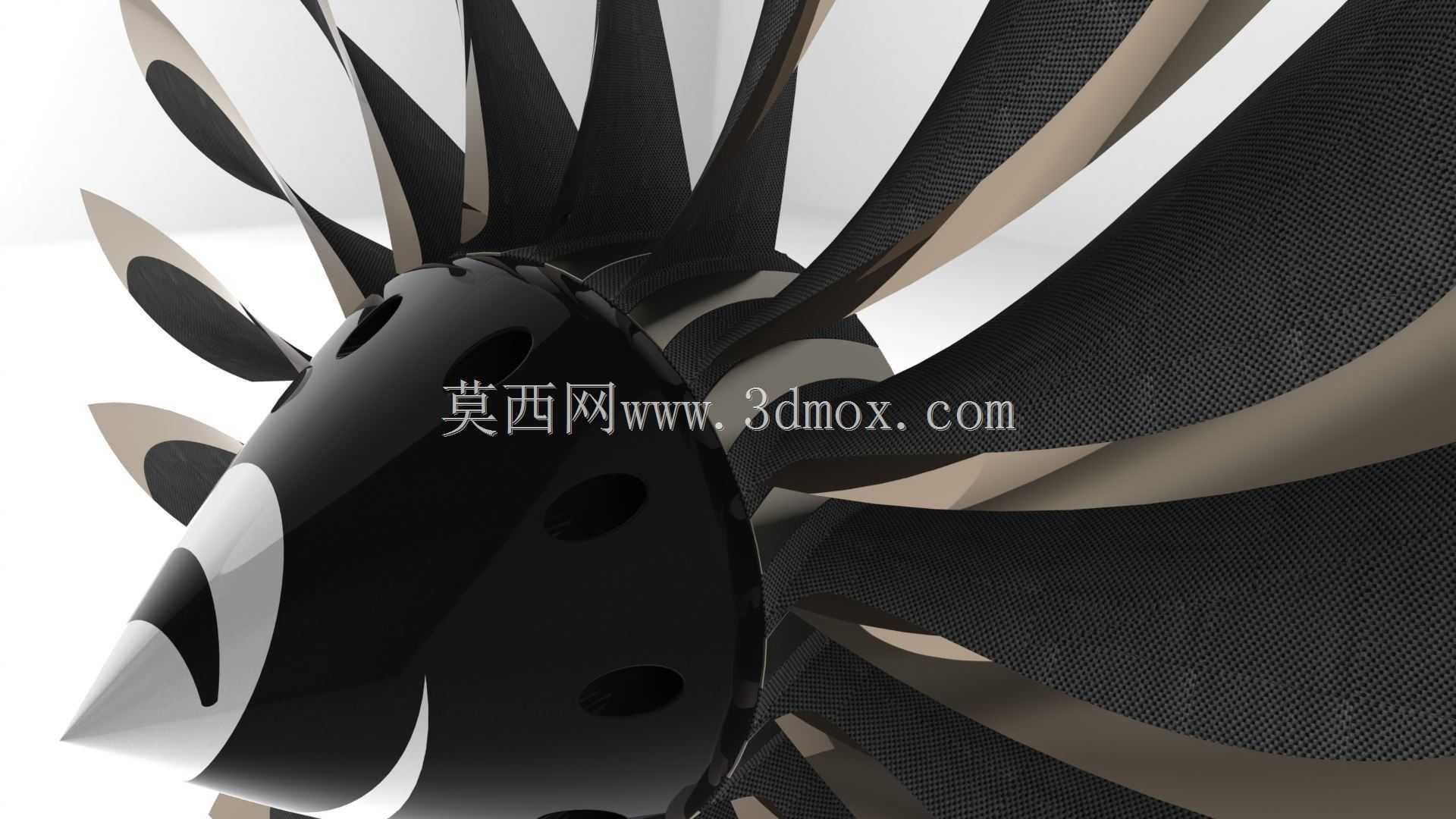

　　从功能特性上看，该结构将叶片与中心轮毂做了分体式设计，前端的锥形导流帽与轮毂主体采用锥面定位配合，能够在高转速下利用离心力实现自紧，不需要额外的大尺寸紧固件来抵消轴向窜动，避免了突出的连接件带来的气动损失。每一片复合叶片都通过根部的榫头结构与轮毂上的榫槽实现精准配合，安装时只需要沿榫槽方向滑入叶片，再通过前端导流帽的压紧结构实现周向与轴向的限位，单叶片出现外物击打损伤、疲劳裂纹或者腐蚀磨损时，不需要拆解整个转子轴系，只需要拆下前端导流帽，更换对应位置的受损叶片即可，大幅降低了维护阶段的备件成本与拆装工时。复合叶片本身采用了弯掠组合的叶型设计，叶根处厚度较大，能够承受高转速下的巨大离心拉力，叶尖处做了薄化处理，配合沿叶高方向的扭转角度，能够让不同半径位置的气流都获得合适的攻角，减少叶尖泄漏流带来的效率损失，同时叶片表面的复合曲面经过气动优化，能够在宽转速范围内保持较高的压比与效率，避免低转速下出现喘振边界过窄的问题。

　　从设计思路层面拆解，整个结构的建模过程首先要确定核心的气动参数边界：根据设计转速下的流量需求确定叶轮的整体外径，结合轮毂比确定中心轮毂的直径尺寸，前端导流锥的锥角需要匹配进气道的来流角度，避免气流在锥面处出现局部分离。叶片的榫头采用了燕尾型榫接结构，这种结构在航空发动机转子部件中应用非常成熟，接触面上的比压分布均匀，能够在高离心载荷下保持足够的连接强度，同时榫槽与榫头之间预留了合理的装配间隙，既能够保证叶片拆装的顺畅性，也能避免工作状态下热膨胀导致的卡滞。叶片本身的复合结构设计兼顾了强度与重量控制，叶身的曲面造型需要通过多截面实体放样实现，每个截面的翼型坐标都要对应不同叶高位置的气流速度三角形，保证气流沿叶道流动时能够平稳减速增压，减少流动损失。

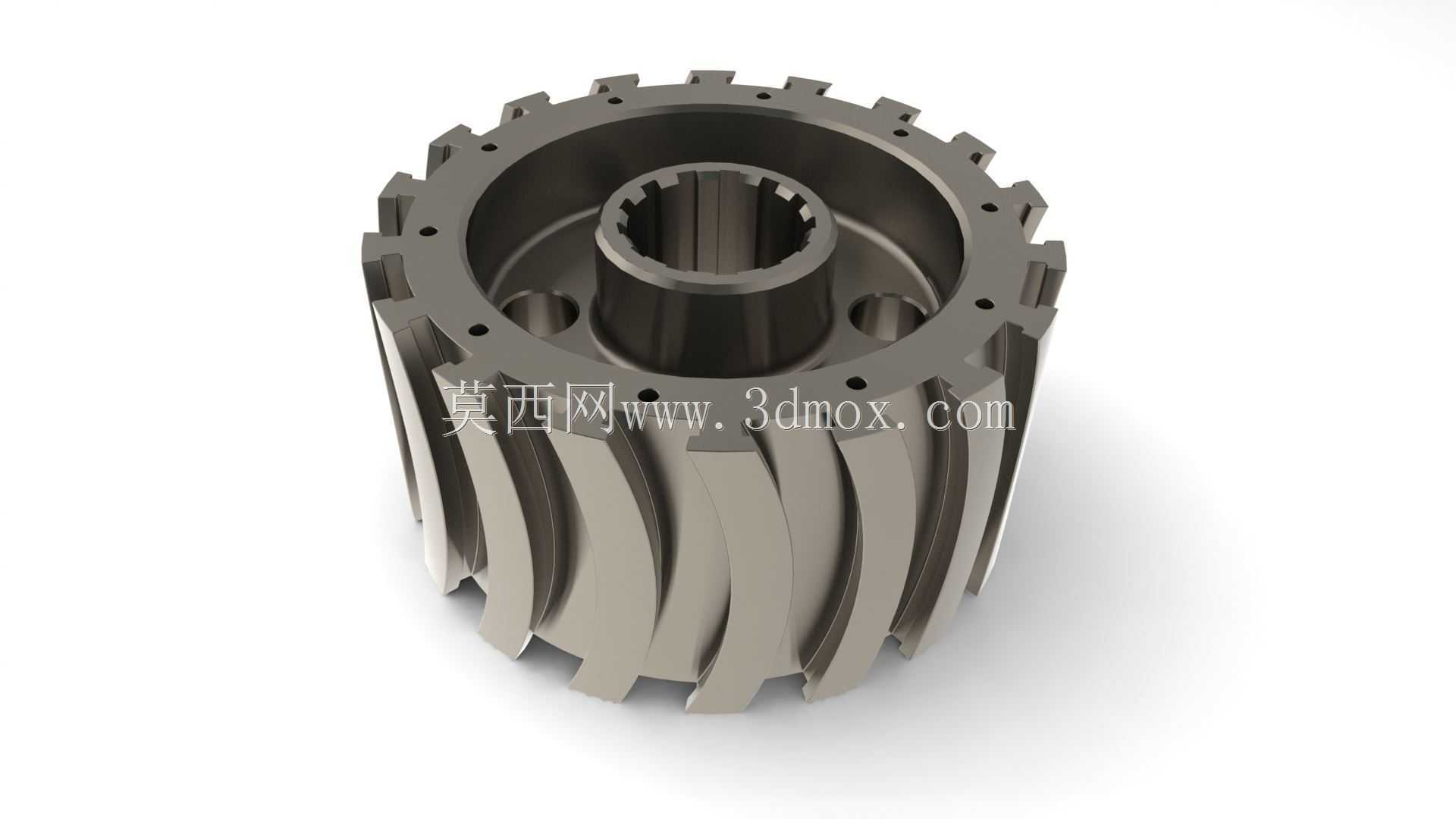

　　关于安装边界与尺寸配合，该风扇单元的中心轮毂内孔设置有键槽结构，能够与驱动轴通过平键实现周向扭矩传递，轴向定位依靠轴肩与锁紧螺母实现，整个转子的轴向尺寸需要匹配发动机压气机段的轴向安装空间，叶片外径与机匣内壁之间需要预留合理的径向间隙，间隙过大会导致叶尖泄漏量增大、整机效率下降，间隙过小则可能在高转速下因为叶片离心伸长、机匣热变形出现碰磨故障。可更换叶片的设计还需要考虑单片叶片的动平衡余量，每一片成品叶片都要经过称重排序，安装时按照重量对称排布，减少整个转子的不平衡量，避免高转速下出现过大的振动载荷，影响轴承与轴系的使用寿命。在实际装配过程中，完成叶片安装与导流帽锁紧后，还需要对整个转子组件做整体动平衡校验，在轮毂的平衡环位置去除相应的余量，保证工作转速下的振动值符合设计要求。这类分体式复合叶片风扇结构，相比传统整体铣削的叶轮，在维护性、制造成本上都有明显优势，尤其适合对维护效率要求较高的航空动力、分布式能源燃气轮机等应用场景，叶片部分还可以根据不同的工况需求，更换不同叶型的叶片单元，实现同一轮毂适配不同压比、流量需求的功能，拓展了整个部件的适用范围。
