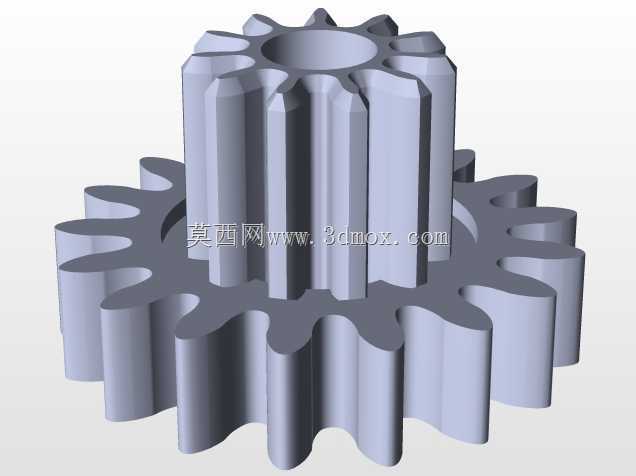

这款双联齿轮结构,是针对中小功率传动场景开发的核心传动零件,日常在小型变速器、进给机构、轻工设备的传动链中都能见到这类结构的应用,它的核心作用是在有限的轴向安装空间内,实现两组不同齿数齿轮的集成布置,减少传动链的零件数量,压缩传动总成的轴向尺寸,同时通过内花键的连接形式,保证和传动轴之间的扭矩传递可靠性,避免平键连接带来的应力集中问题。
从实际使用场景来看,这类双联齿轮常被布置在传动箱的中间轴位置,两组齿圈分别和对应啮合的齿轮配合,实现不同传动比的切换或者固定速比的动力传递,比如在小型手动换挡的进给机构里,滑动的双联齿轮通过轴向位移和不同从动齿轮啮合,就能实现多档位转速输出,而这款结构的内花键采用渐开线齿形,和轴上的外花键配合后,既能传递额定扭矩,又能允许齿轮沿轴向做小范围滑动,适配换挡动作的需求。
设计过程中首先要考虑的是齿形参数的匹配,两组齿圈的齿数差、模数选择都要结合传动比要求确定,大齿圈的齿宽略大于小齿圈,是为了保证啮合时的接触长度足够,避免偏载导致的齿面磨损加速;齿根位置做了标准的圆角过渡,没有尖锐的应力集中棱边,这是因为齿轮在传递扭矩时齿根位置的弯曲应力最大,合理的圆角能大幅提升轮齿的抗弯曲疲劳强度,减少断齿风险。

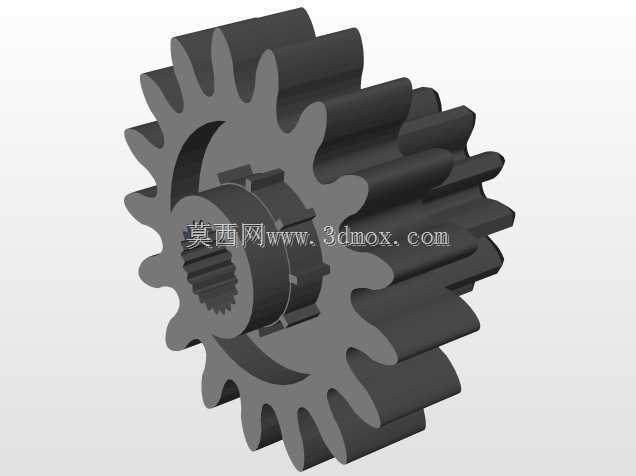

安装边界上,齿轮的内孔花键大径、小径都做了公差约束,和轴配合时的间隙控制在合理范围,既不会因为间隙过大导致传动时的冲击异响,也不会因为间隙过小造成装配困难;齿轮两端的端面都有凸台结构,一方面是作为装配时的定位基准,和轴上的挡圈、轴承端面贴合时能保证轴向定位精度,另一方面凸台结构也能增加齿轮轮毂部分的刚度,避免传递大扭矩时轮毂出现变形。
从结构细节来看,两个齿圈之间的退刀槽宽度经过了精确计算,既满足滚齿、插齿加工时的刀具退刀需求,不会在加工时伤到相邻齿圈的齿面,又尽可能压缩了槽宽,避免不必要的轴向尺寸浪费;轮齿的齿向做了轻微的修形处理,实际啮合时能抵消一部分轴系变形带来的齿面偏载,让齿面载荷分布更均匀,延长齿轮的使用寿命。
实际选型使用时,需要注意啮合齿轮的中心距公差要和这款齿轮的齿顶圆、分度圆参数匹配,安装时要保证齿轮的端面跳动在允许范围内,否则会导致啮合时出现周期性的冲击,不仅会产生噪音,还会加速齿面的点蚀磨损;花键配合部分要涂抹足够的润滑脂,减少滑动时的磨损,长期运行时要保证传动箱内的润滑油能飞溅到齿面啮合位置,避免干摩擦导致的齿面胶合失效。
这类集成式的双联齿轮相比两个单独齿轮装配在轴上的结构,省去了齿轮之间的定位隔套、键槽加工工序,装配时的累计误差也更小,传动精度更高,在对传动链紧凑度有要求的设备里,这种结构的优势非常明显,尤其是在轴向安装空间受限的小型传动箱中,能在不降低传动承载能力的前提下,大幅缩小总成的体积。
