四键车载遥控外壳注塑模具结构设计

　　这套模具对应的成品是车载配套的四键遥控发射器外壳，日常主要配套车辆后装防盗系统、车库门遥控启闭装置、车载附属电控单元的手持发射端使用，实际使用场景覆盖乘用车后装改装、民用门禁遥控配套、小型工业设备无线控制终端等多个领域，成品外壳需要在日常手持携带、频繁按压按键、高低温环境存放的工况下保持结构稳定，不会出现壳体开裂、按键卡滞、配合缝隙超差的问题。

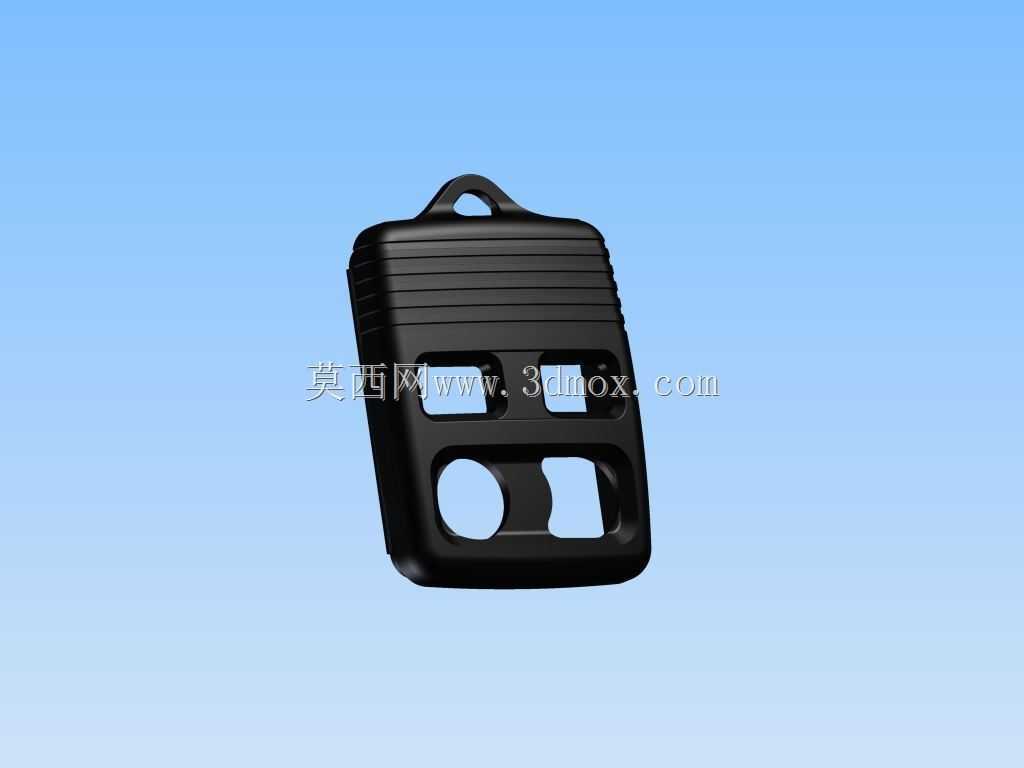

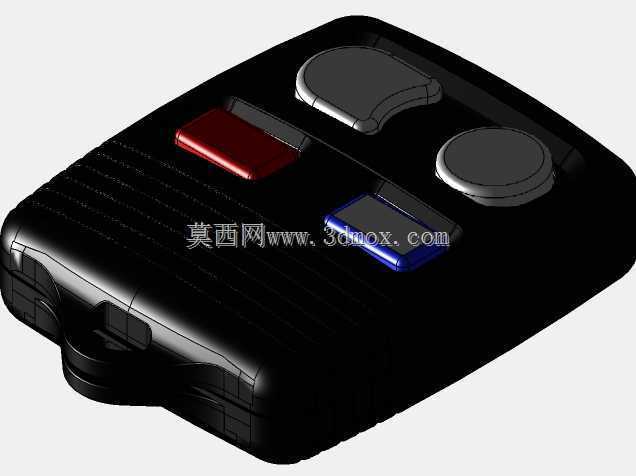

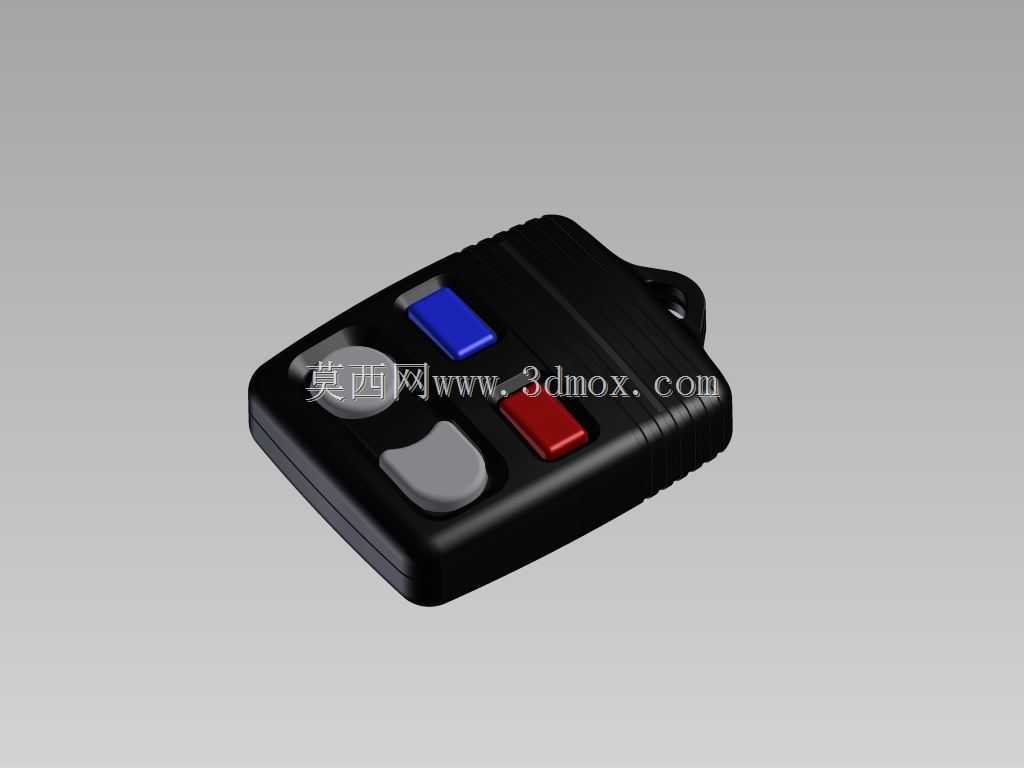

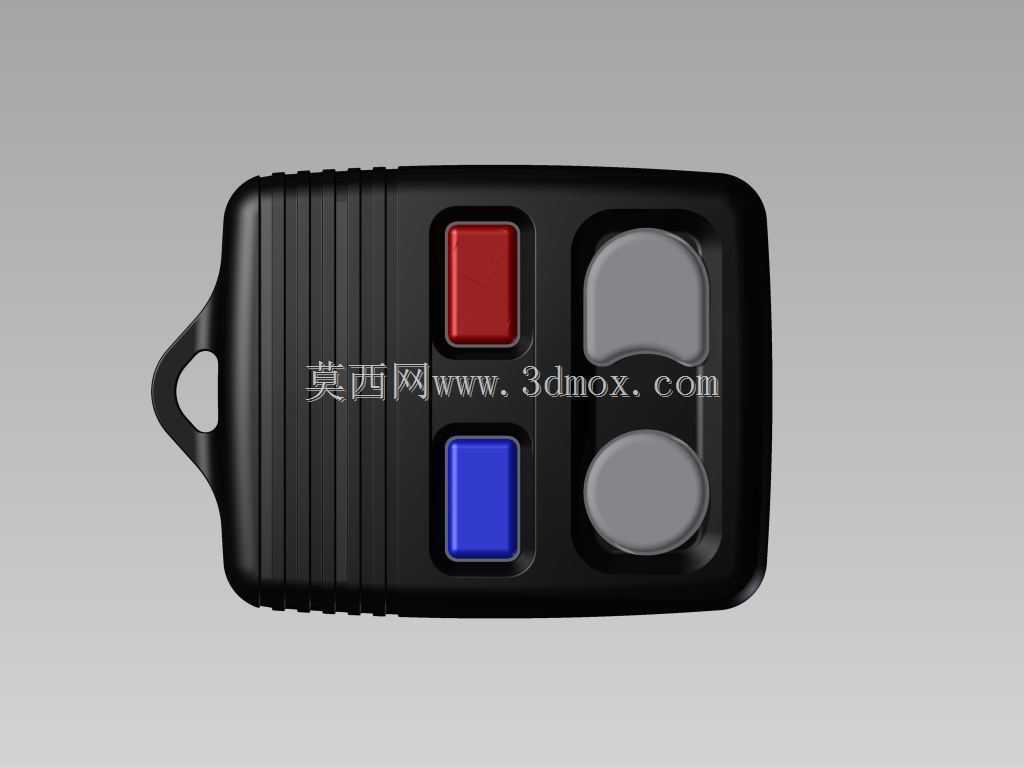

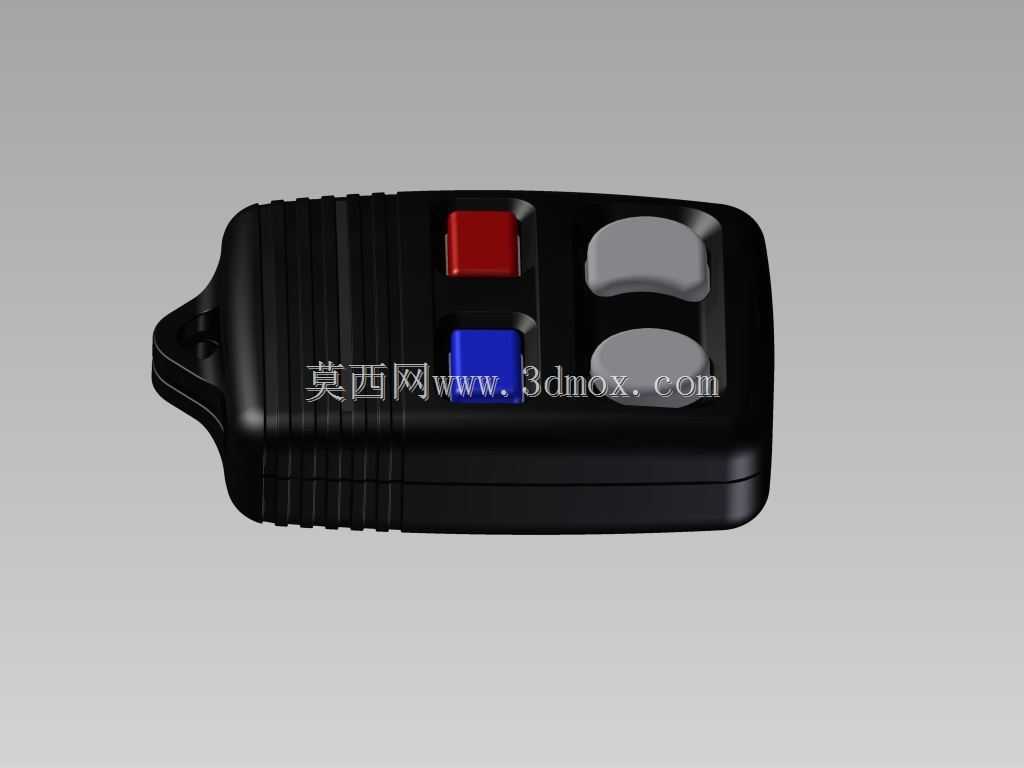

　　从产品功能特性来看，这套外壳采用上下壳扣合的装配逻辑，壳体左侧设计有一体化的挂耳结构，挂耳内开有贯通的挂装孔，可供用户穿挂钥匙环，日常和车钥匙串接携带，挂耳位置做了圆弧过渡加厚处理，避免日常携带过程中挂耳受拉扯断裂。壳体正面布局四个按键位，左侧两列纵向排布红色、蓝色两个方形功能按键，右侧两列纵向排布两个圆形灰色功能按键，按键区域周边做了下沉式的限位台阶，既可以限制按键的按压行程，避免按键按压力度过大导致内部导电胶触点损坏，也能在装配时快速定位按键硅胶垫的位置，减少装配对位的调整时间。壳体左侧外表面设计有多条平行的竖向防滑筋条，筋条高度0.3mm，间距1.2mm，用户手持操作时可以增加手指与壳体的摩擦力，避免手上沾有汗液、水渍时出现打滑脱手的情况。

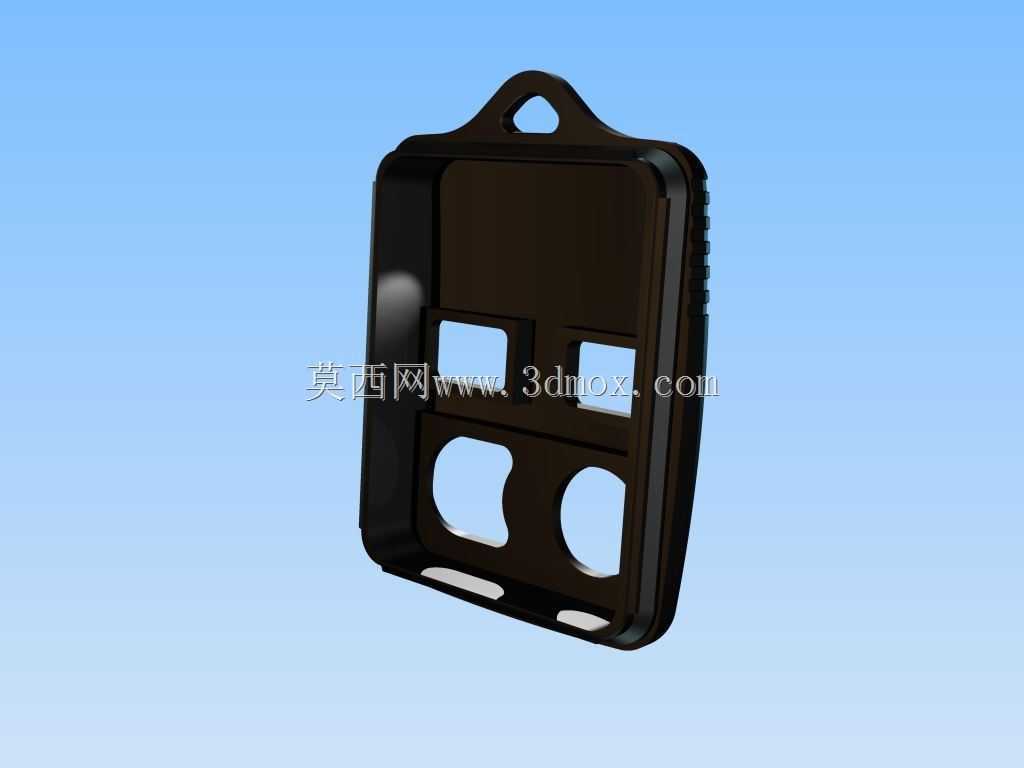

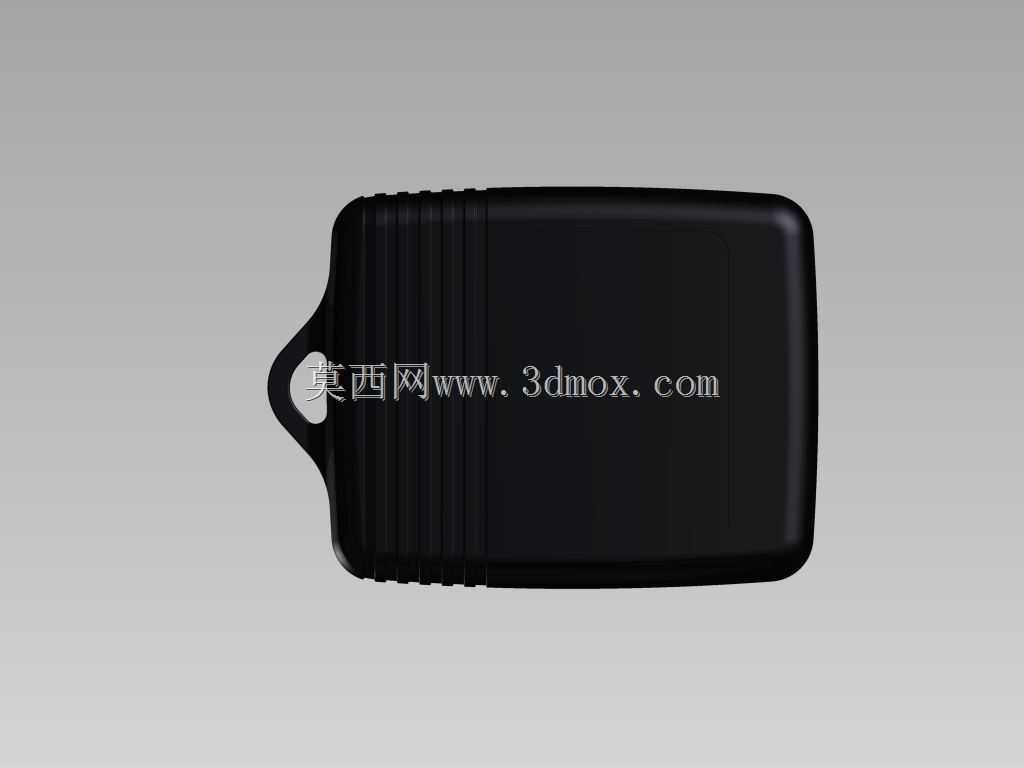

　　设计这套注塑模具的时候，首先要考虑壳体外观面的成型质量，外壳正面属于用户直接接触的外观面，不允许出现熔接痕、缩印、飞边等外观缺陷，因此进胶点选择在壳体背面非外观区域的内侧，采用潜伏式浇口进胶，开模时浇口可以自动切断，不需要后续人工修剪浇口残留，减少后处理工序的工作量。针对四个按键的安装位，模具上对应的型芯位置做了精准的尺寸公差控制，按键安装孔的单边间隙控制在0.05mm，既保证按键按压时没有卡滞感，也避免间隙过大导致灰尘、水渍进入壳体内部，影响内部电路板的正常工作。壳体的上下壳配合位置设计有一圈0.8mm高度的止口结构，模具上对应的止口位置做了抛光处理，脱模斜度取1.5度，既保证开模时止口位置不会出现粘模、拉伤的问题，也能保证上下壳装配后配合紧密，没有明显的错位缝隙。

　　考虑到外壳采用ABS+PC混合塑料注塑，这种材料流动性较好但成型后收缩率存在一定的波动，模具设计时收缩率取0.55%，针对壳体壁厚做了均匀化处理，整体壁厚控制在1.8mm，按键周边、挂耳位置的壁厚过渡做了渐变处理，避免壁厚突变导致成型后出现表面缩痕、内部应力集中的问题。模具的冷却水路采用环绕式布局，距离型腔表面的距离统一控制在15mm，水路直径8mm，保证成型过程中型腔各区域温度均匀，减少成品的翘曲变形量，让成型后的外壳平面度控制在0.1mm以内，满足后续和内部电路板、按键硅胶垫、电池仓的装配公差要求。

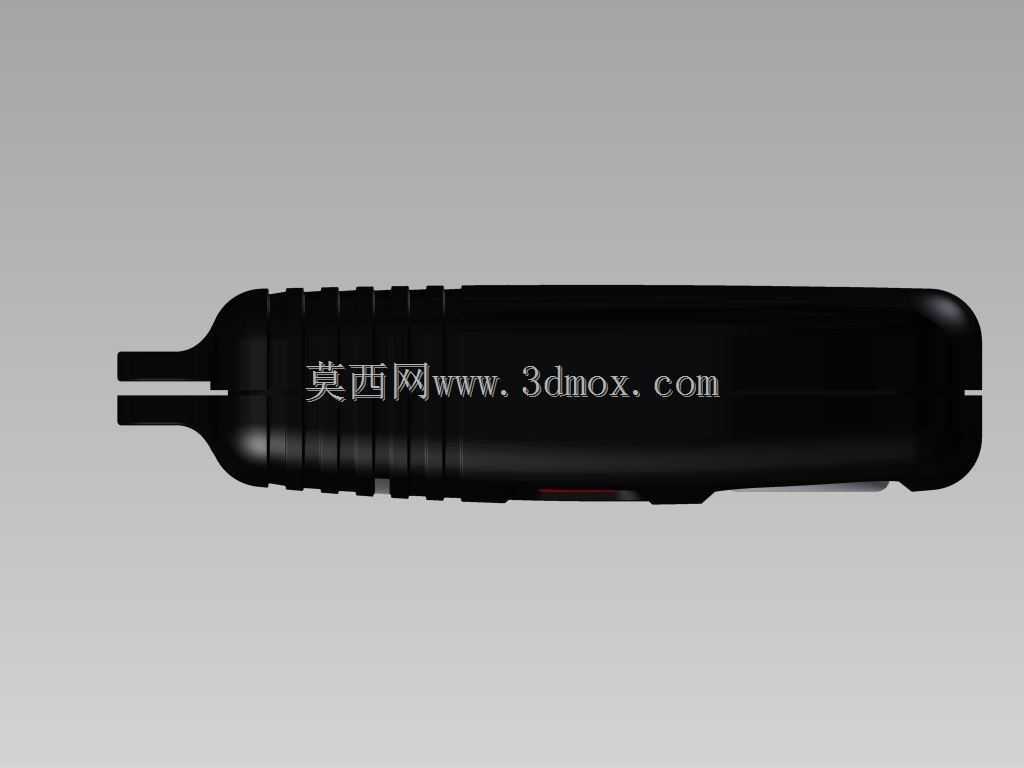

　　从安装边界尺寸来看，成型后的成品外壳整体长度62mm，宽度38mm，厚度12mm，挂耳位置突出壳体主体8mm，挂装孔直径4mm，四个按键的突出壳体表面高度1.2mm，按压行程设计为0.8mm，匹配常规的导电硅胶按键的行程参数。模具本身的模架采用标准龙记模架，整体长宽尺寸适配120吨级的卧式注塑机安装，开模行程200mm，顶出方式采用顶针加顶板的组合顶出结构，针对壳体的筋条、挂耳等容易粘模的位置单独布置顶针，顶针位置选择在壳体非外观面的筋条交汇处，避免顶针痕迹留在外观面上影响成品质感。排气槽开设在型腔的末端位置，深度0.02mm，既可以保证注塑时型腔内的空气顺利排出，避免出现困气烧焦的问题，也不会因为排气槽过深导致成品出现飞边。

　　这套模具在设计时还考虑了量产的稳定性，所有滑动配合的位置都做了氮化处理，提高模具的使用寿命，预计量产寿命可以达到30万模次以上，满足中小批量的配套生产需求。针对按键区域的不同颜色需求，模具设计时预留了后续做双色注塑或者后续按键装配的定位基准，不需要对模具主体结构做大幅修改就可以适配不同配色方案的生产需求，减少后续产品迭代的模具改造成本。
