汽车车门嵌框注塑成型模具结构设计

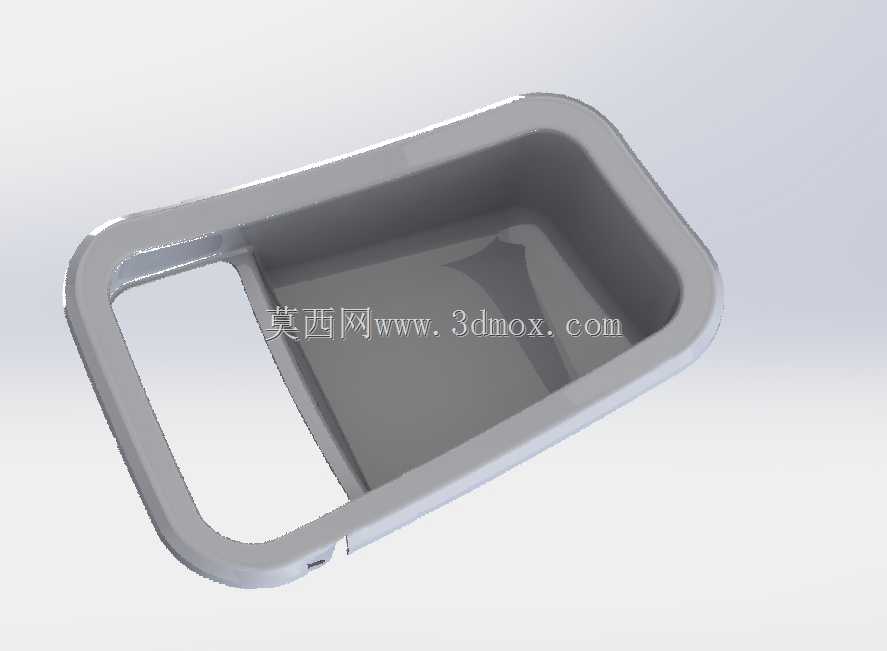

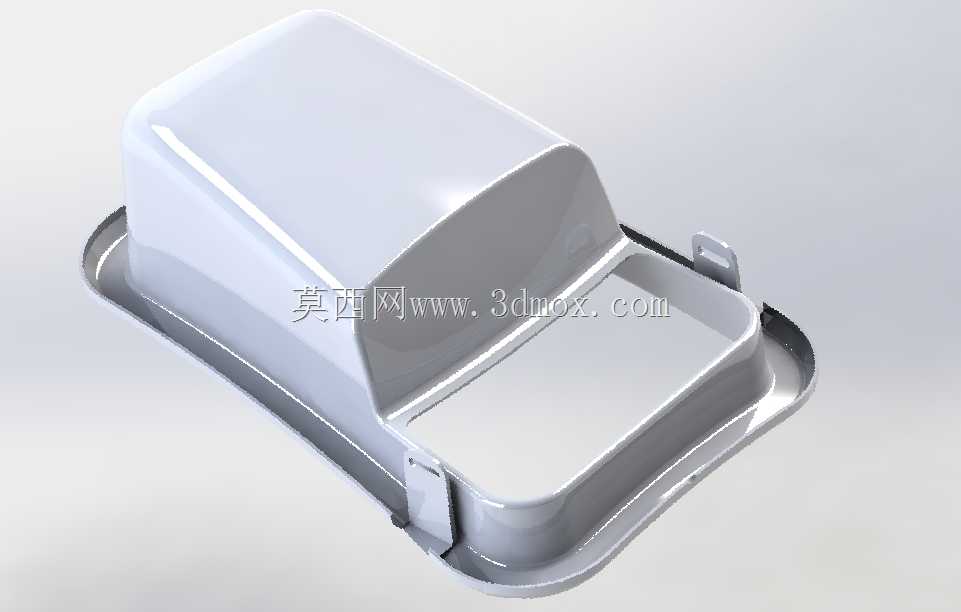

　　这套模具面向乘用车车门内嵌塑料饰框的量产注塑工序开发，核心适配车门内饰装配环节中嵌框部件的高精度成型需求，在汽车内饰零部件生产场景中，这类模具直接决定了车门嵌框的成型精度、装配贴合度与外观一致性，是车门内饰总成生产环节的核心工艺装备。从实际生产用途来看，该模具完成PP改性塑料的熔融注射、保压冷却、开模顶出全流程作业，成型后的车门嵌框需要与车门钣金、内饰护板、密封胶条完成多部件适配，因此模具的型腔加工精度直接影响最终零件的装配公差，避免出现装配间隙不均、卡扣对位偏差的问题。设计过程中优先考虑了注塑成型的收缩率补偿，针对车门嵌框的长条形薄壁结构特征，在型腔分型面设计时做了均匀的收缩余量预留，同时在料流末端设置了合理的排气结构，

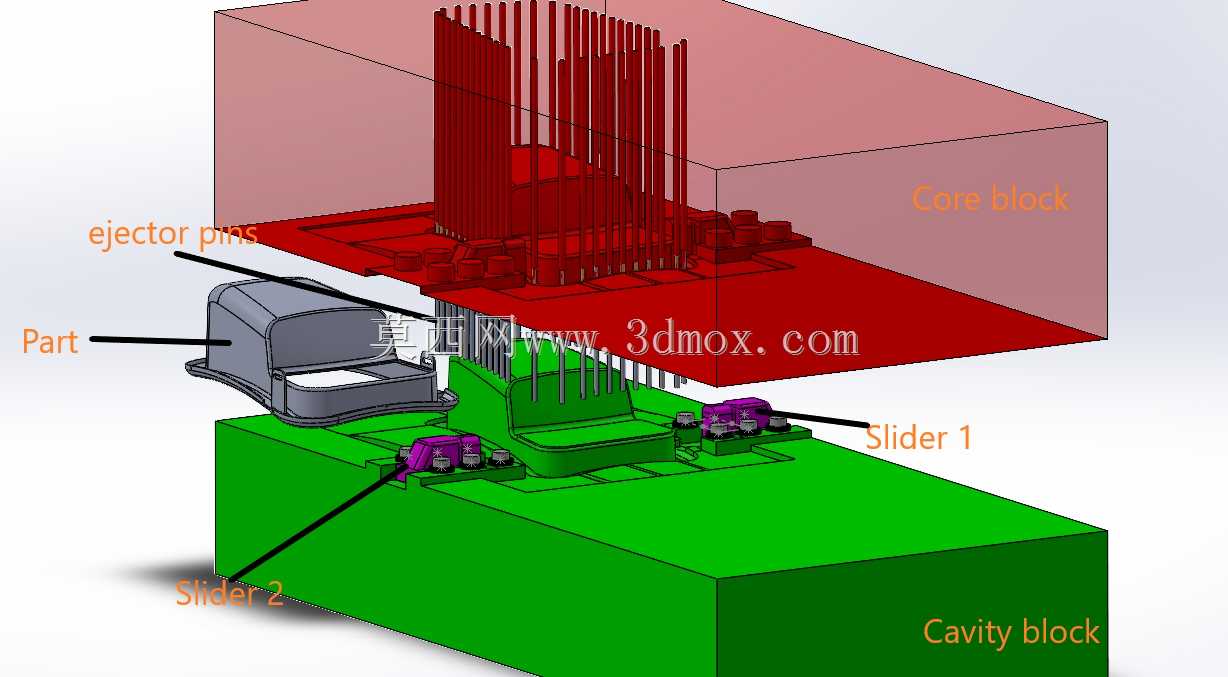

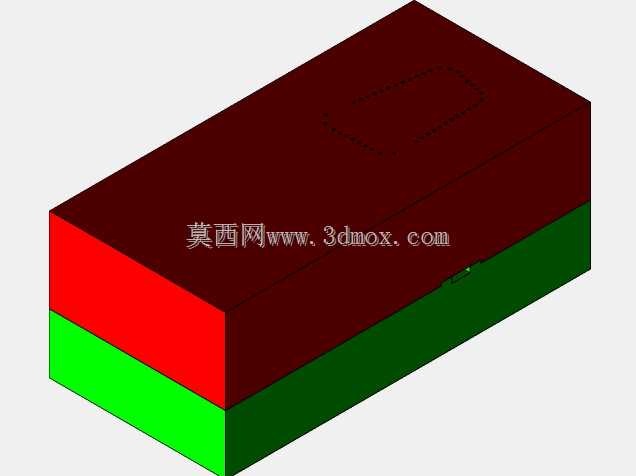

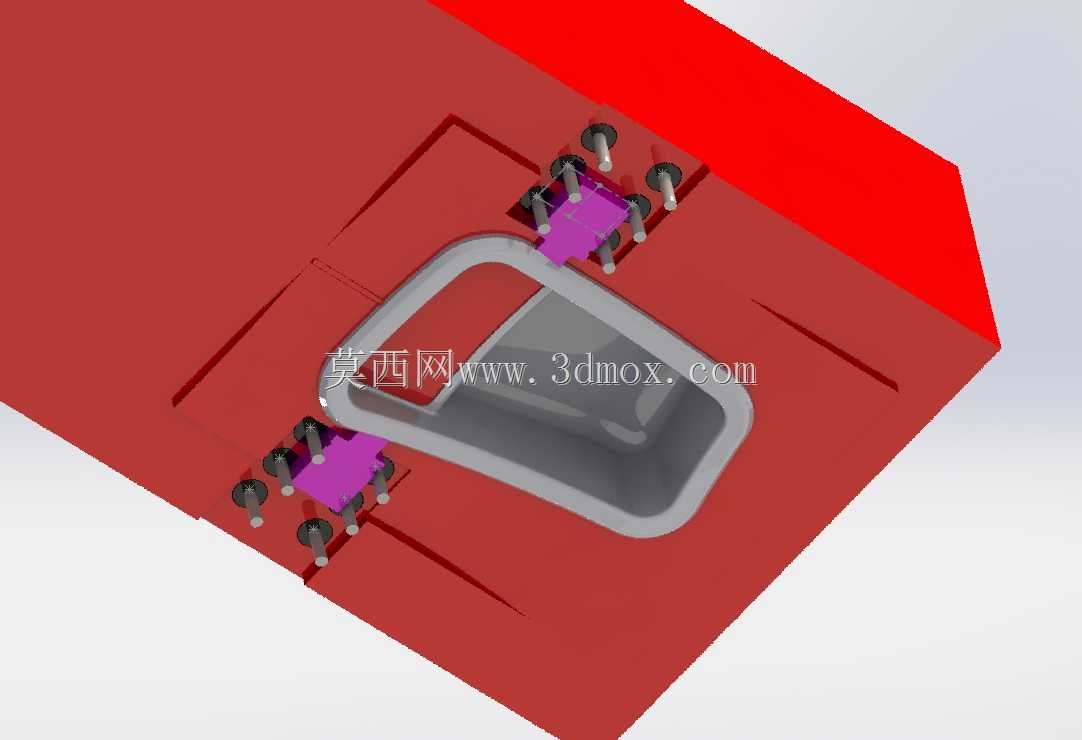

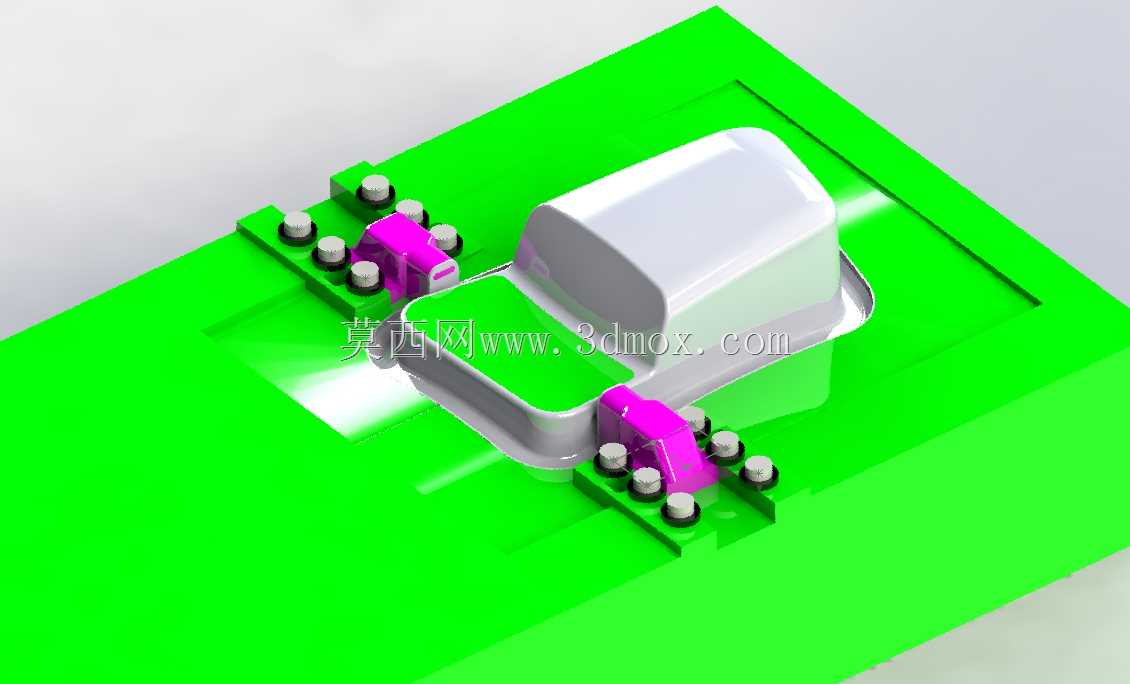

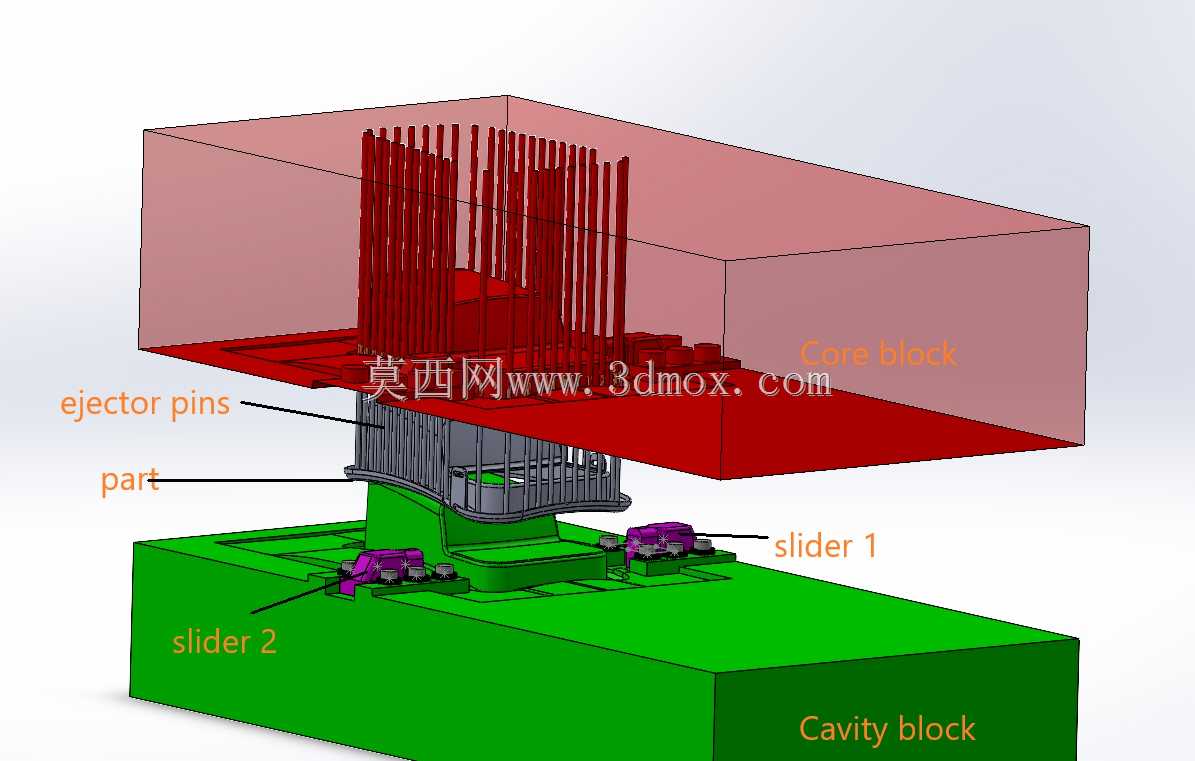

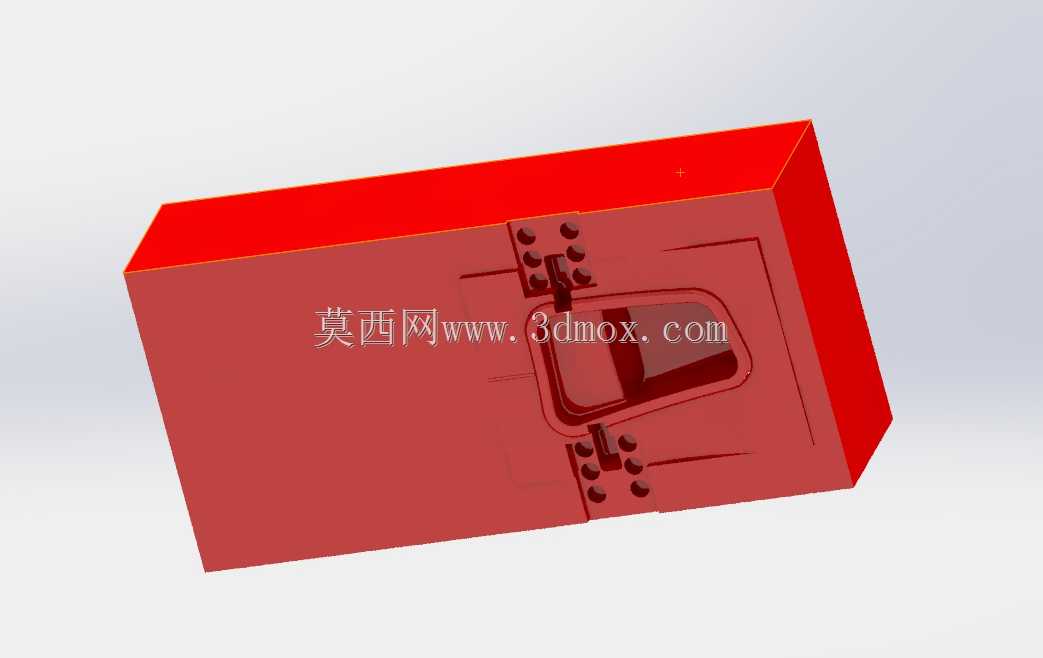

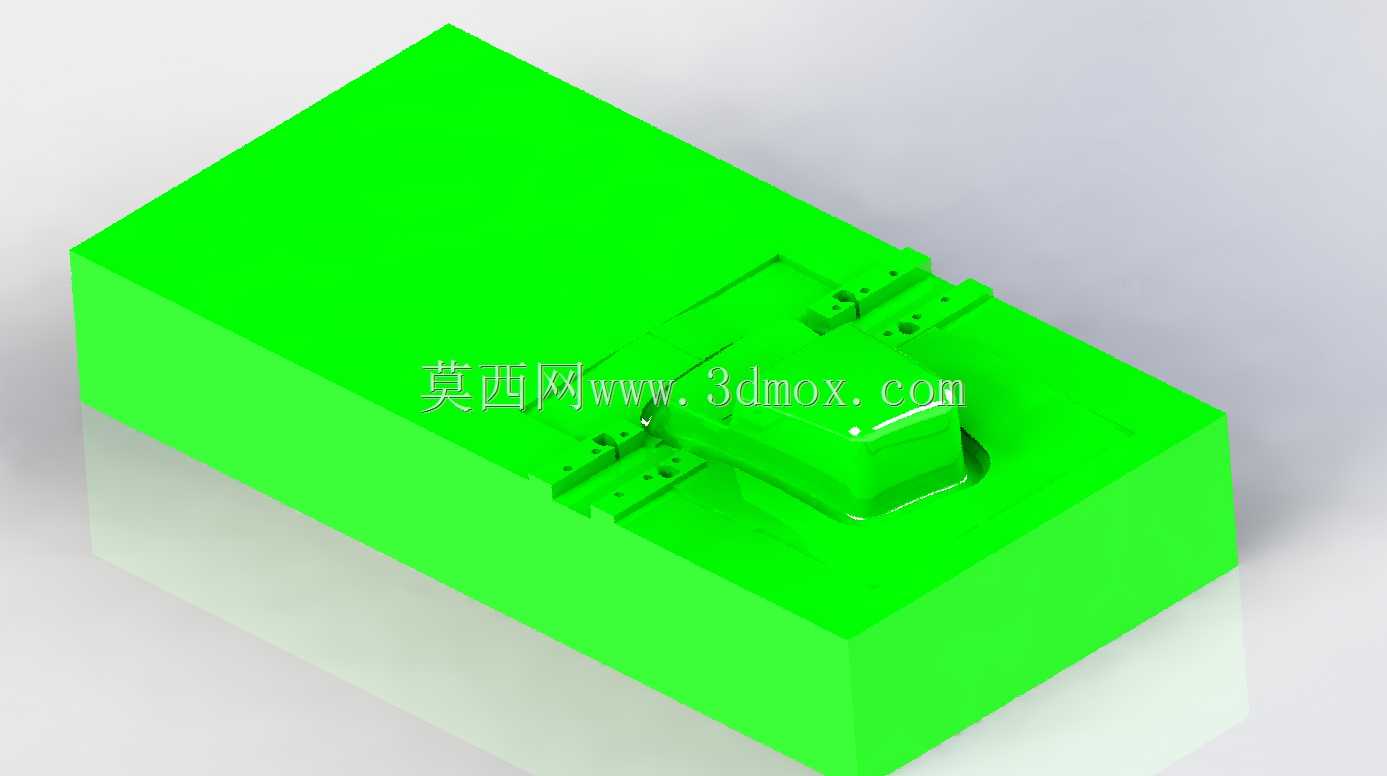

　　避免成型过程中出现困气烧焦、缺胶的缺陷。模架采用标准两板模结构，上下模分别对应嵌框的外观面与装配结构面，其中外观面型腔做了镜面抛光处理，保证成型后零件表面无明显流痕、熔接痕，满足内饰件的外观质量要求；装配结构面的型芯部分集成了多个卡扣位、定位柱的成型结构，所有插穿位都做了足够的斜度预留，减少开模过程中的拉伤风险。冷却水路采用随形排布设计，沿着型腔轮廓均匀布置，保证模温在注塑周期内保持均匀稳定，将零件成型后的翘曲变形量控制在装配允许的公差范围内，避免因冷却不均导致的嵌框变形，影响后续与车门钣金的装配贴合度。顶出结构采用顶针与顶块组合的方式，在嵌框的刚性加强筋位置布置顶针，在边缘平面位置设置矩形顶块，保证顶出力均匀分布，

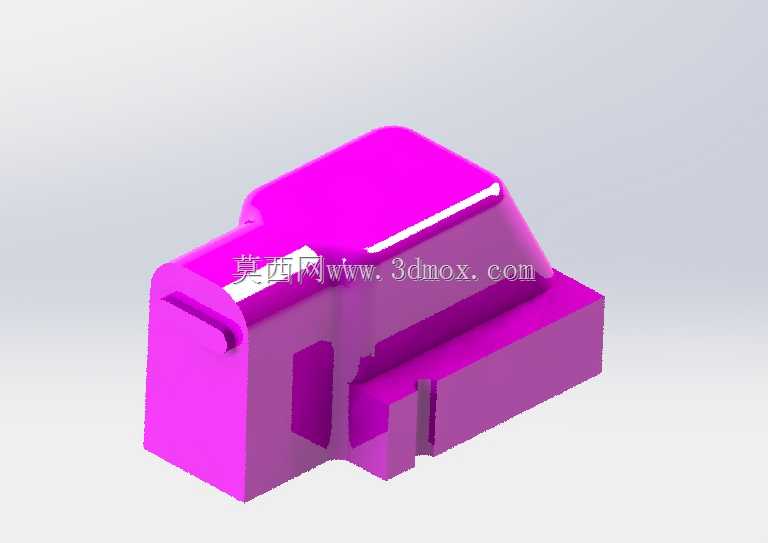

　　避免顶出过程中零件出现顶白、变形的问题。模具的安装边界适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，不需要额外做设备改装即可直接上机生产，浇口采用侧浇口形式，开设在嵌框的非外观边缘位置，成型后浇口残留易于处理，不会影响零件的外观质量。在结构细节上，模具的导柱导套做了加长设计，合模过程中提前导向定位，避免合模偏差导致的型腔碰伤，同时在分型面四周设置了溢料槽，容纳少量溢出的冷料，减少飞边的产生，降低后续工序的修边工作量。整套模具的结构设计充分考虑了量产过程中的维护便利性，易磨损的型芯镶件采用单独拆分的结构，出现磨损后可以快速更换，不需要整体返修模架，有效降低量产过程中的维护成本与停机时间。
