V型模具非线性钢板折弯锻压仿真模型

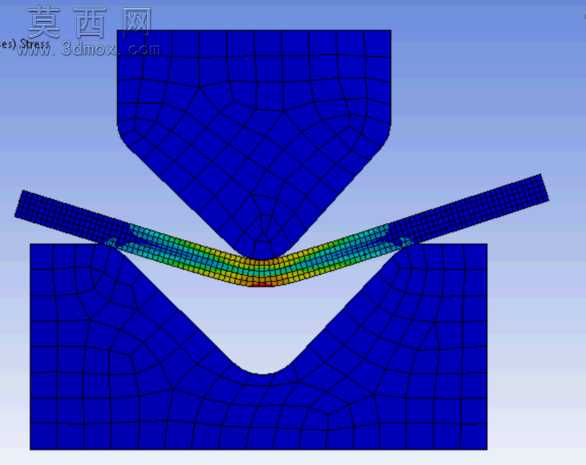

本模型为V型折弯锻压工艺的非线性有限元仿真三维模型，完整还原了凸模、凹模与待加工钢板的装配结构与成型过程。建模阶段首先完成上下V型模具的实体构建，凸模采用尖端圆角过渡的V型冲头结构，凹模对应设置匹配的V型承托槽，二者均按照实际锻压模具的刚性特征设置材质属性，建模时简化了非关键的安装定位结构，重点保留成型工作面的精确轮廓，确保折弯接触过程的仿真精度。待加工钢板模型采用实体单元划分网格，针对折弯变形区域进行网格加密处理，非变形区域采用较粗网格平衡计算效率与精度，完整定义了钢板的非线性材料属性，包含弹塑性变形参数、屈服强度与硬化曲线，准确还原钢板受弯过程中从弹性变形到塑性屈服再到成型的完整力学行为。模型装配阶段严格对齐凸模、钢板与凹模的中心轴线，设置合理的初始接触间隙，定义凸模沿竖直方向的进给运动约束，凹模设置全固定约束，钢板与上下模具之间设置带摩擦的接触对，还原实际锻压过程中的接触摩擦效应。仿真结果通过云图直观呈现，钢板折弯区域的应力分布以彩色梯度显示，从低应力的蓝色区域到高应力的红黄色区域清晰对应变形过程中的应力集中位置，完整展现了非线性挠度下钢板的弯曲变形形态，可用于观察不同压下量下钢板的成型轮廓、回弹趋势与应力分布规律，为锻压折弯工艺的参数优化、模具结构调整提供可视化的仿真参考，帮助工艺人员预判成型缺陷，验证模具设计合理性，减少实际试模的成本与周期。
