行程可调式通用气动压力机结构设计

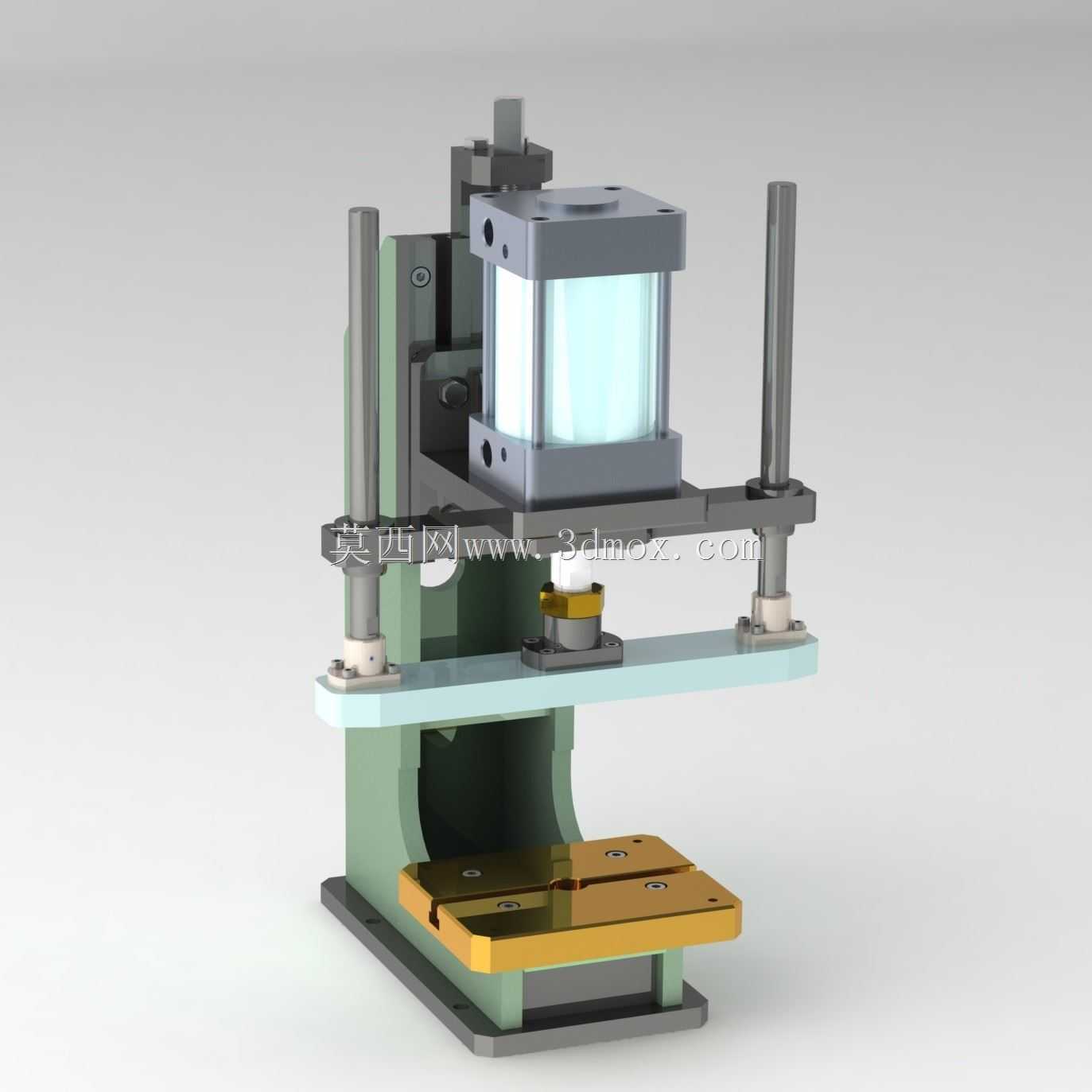

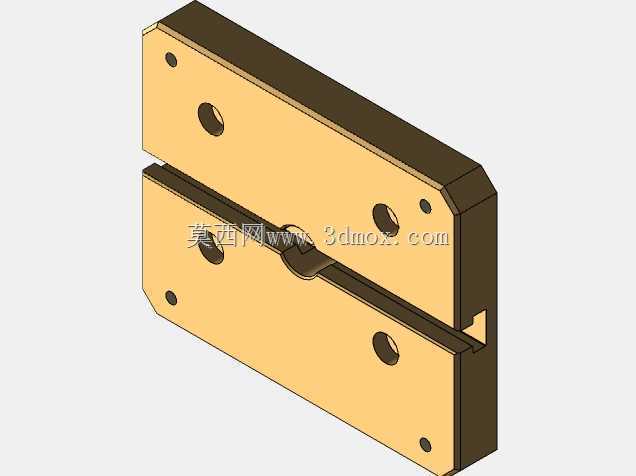

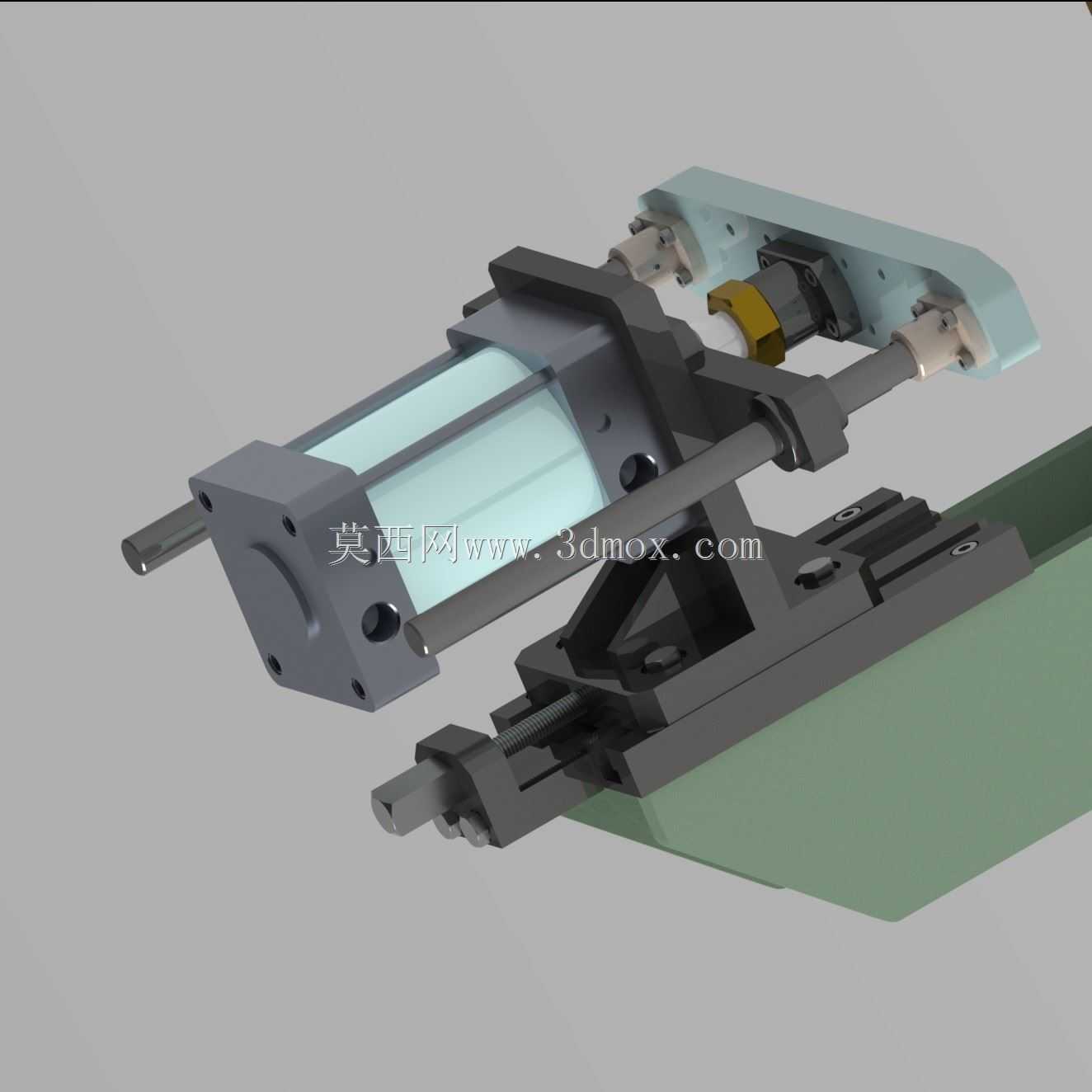

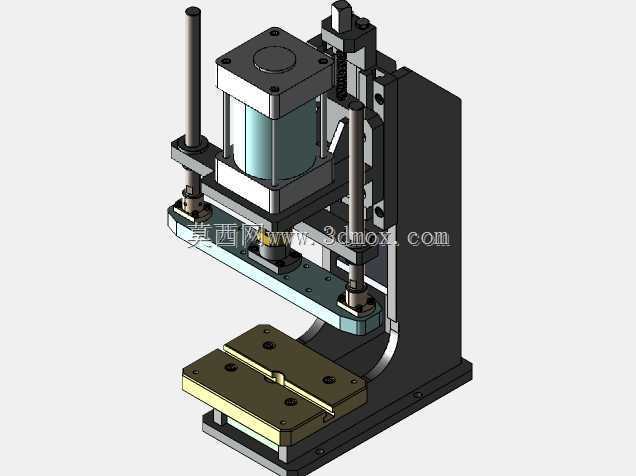

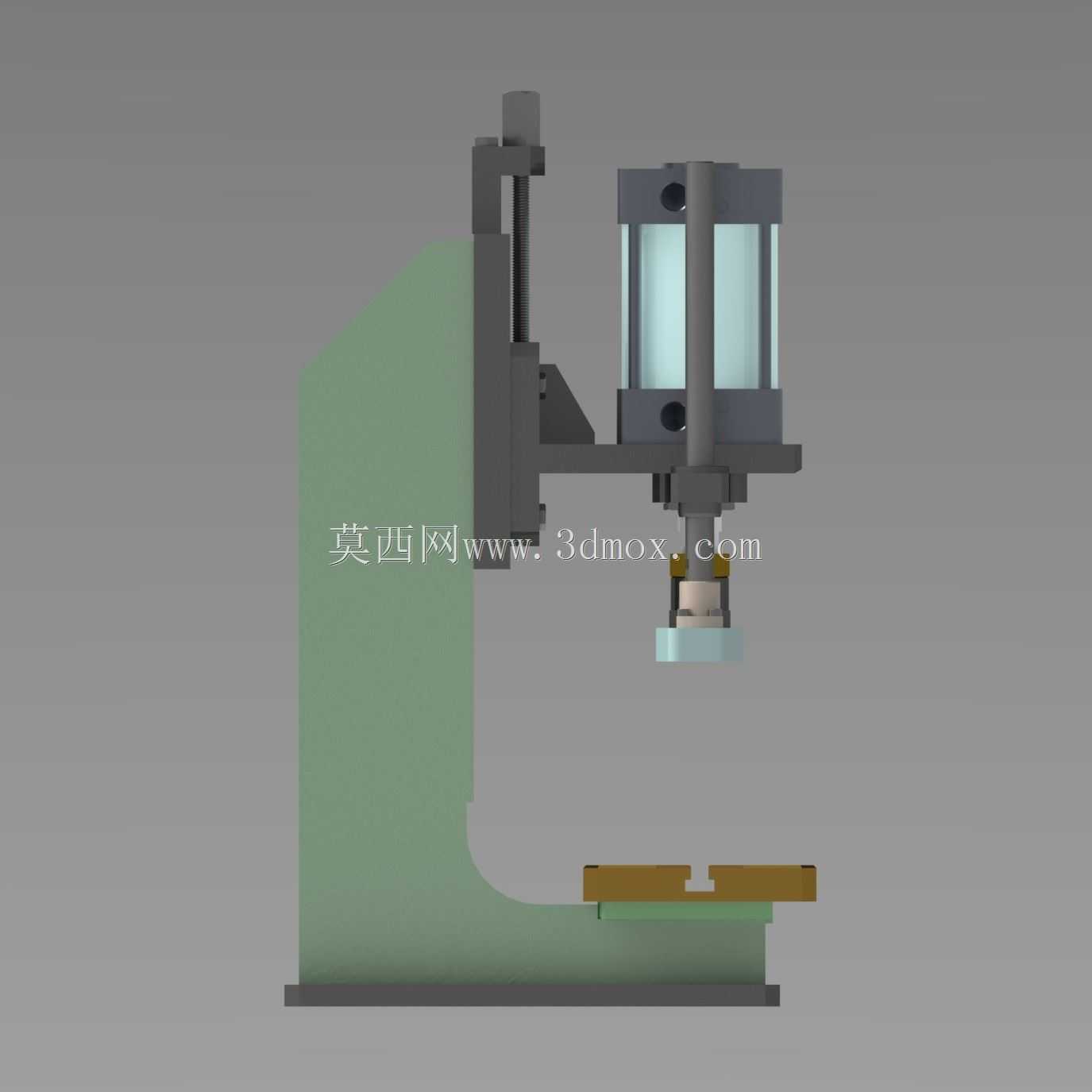

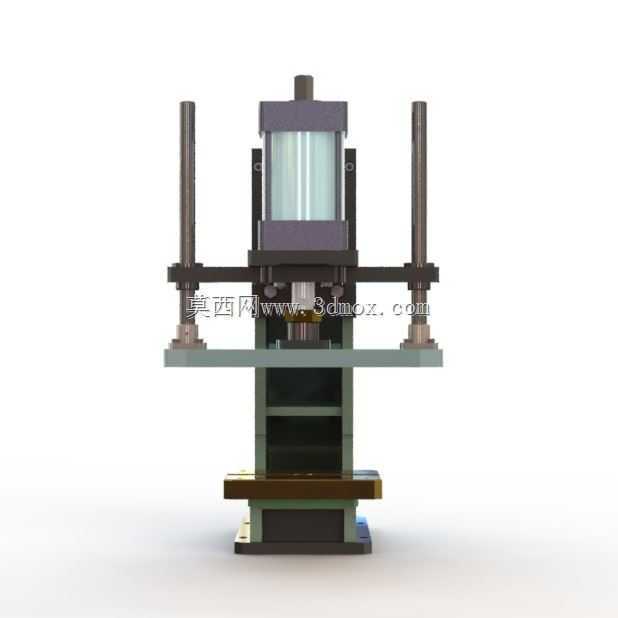

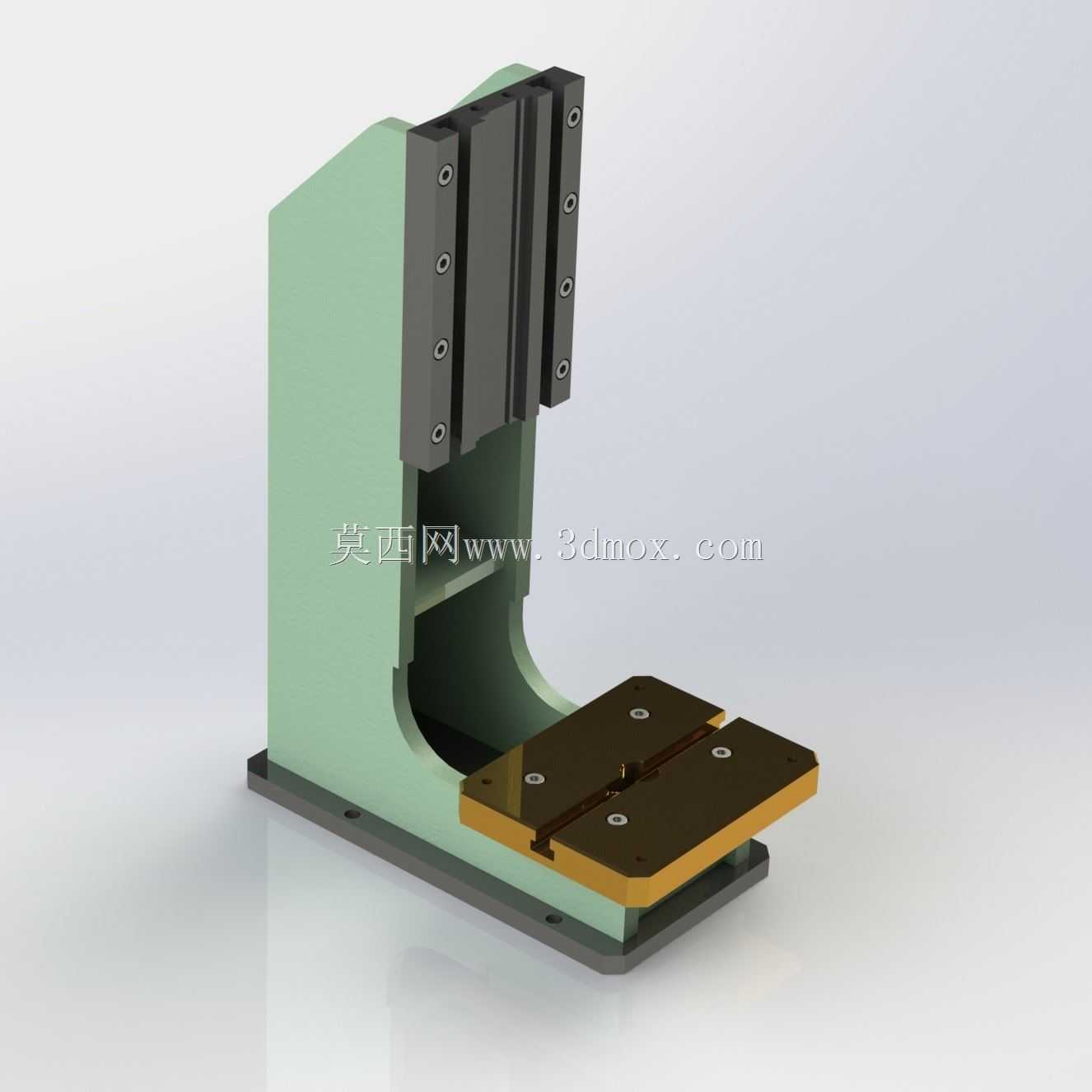

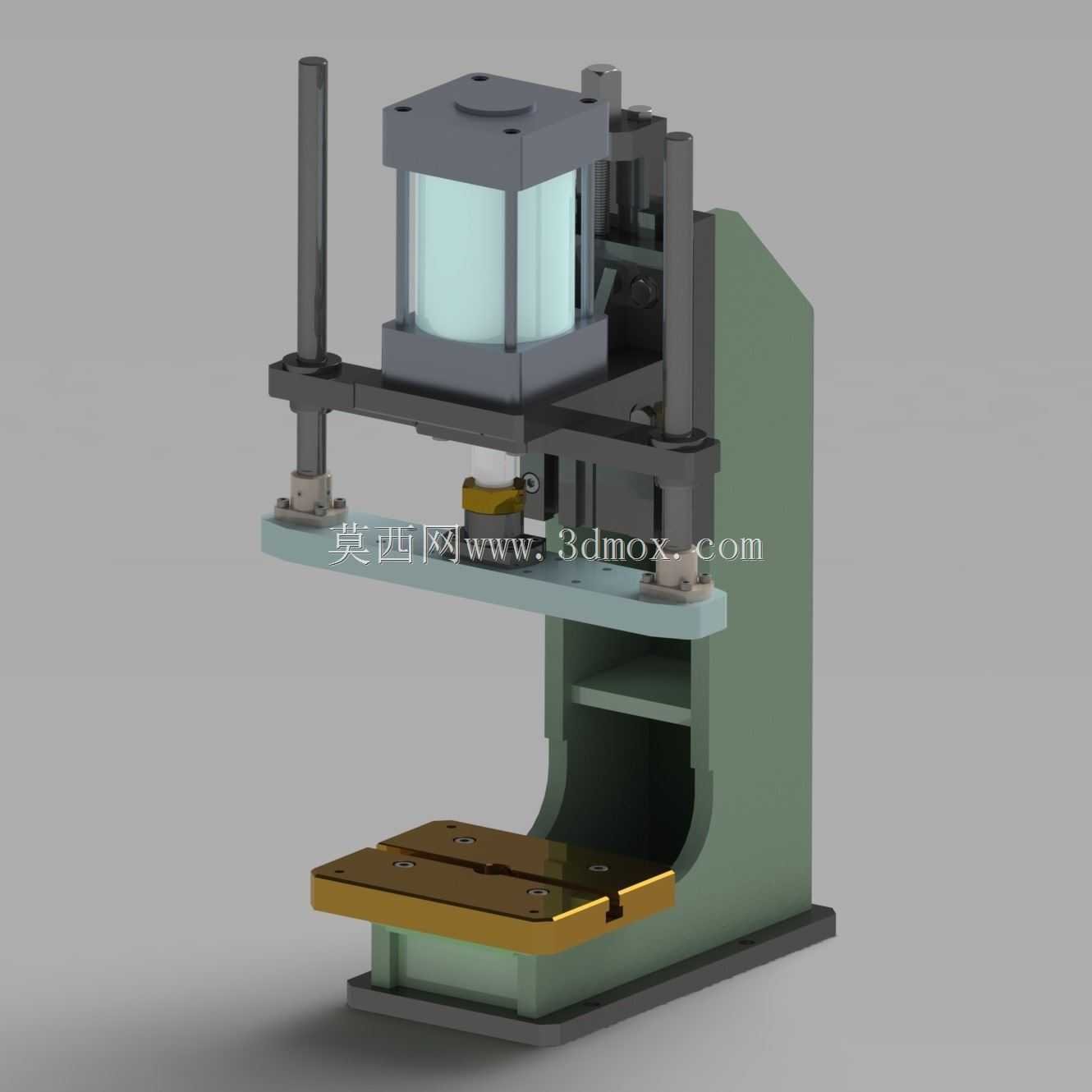

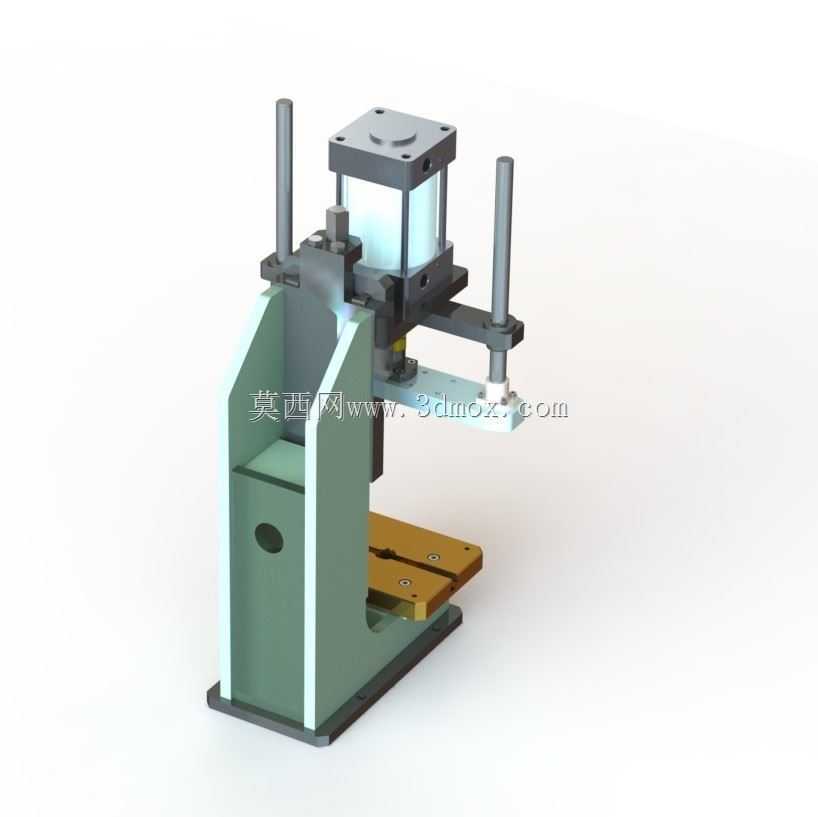

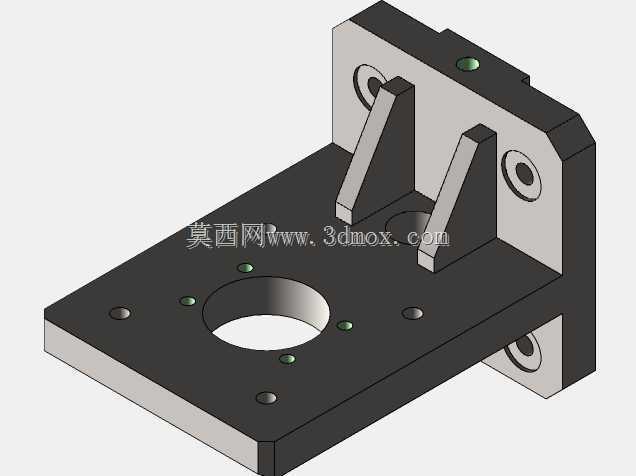

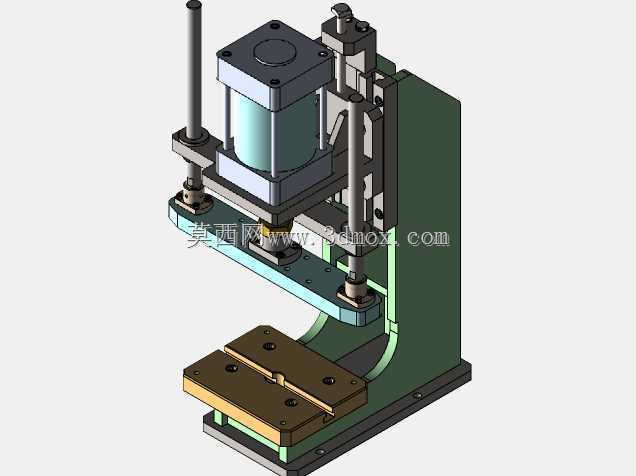

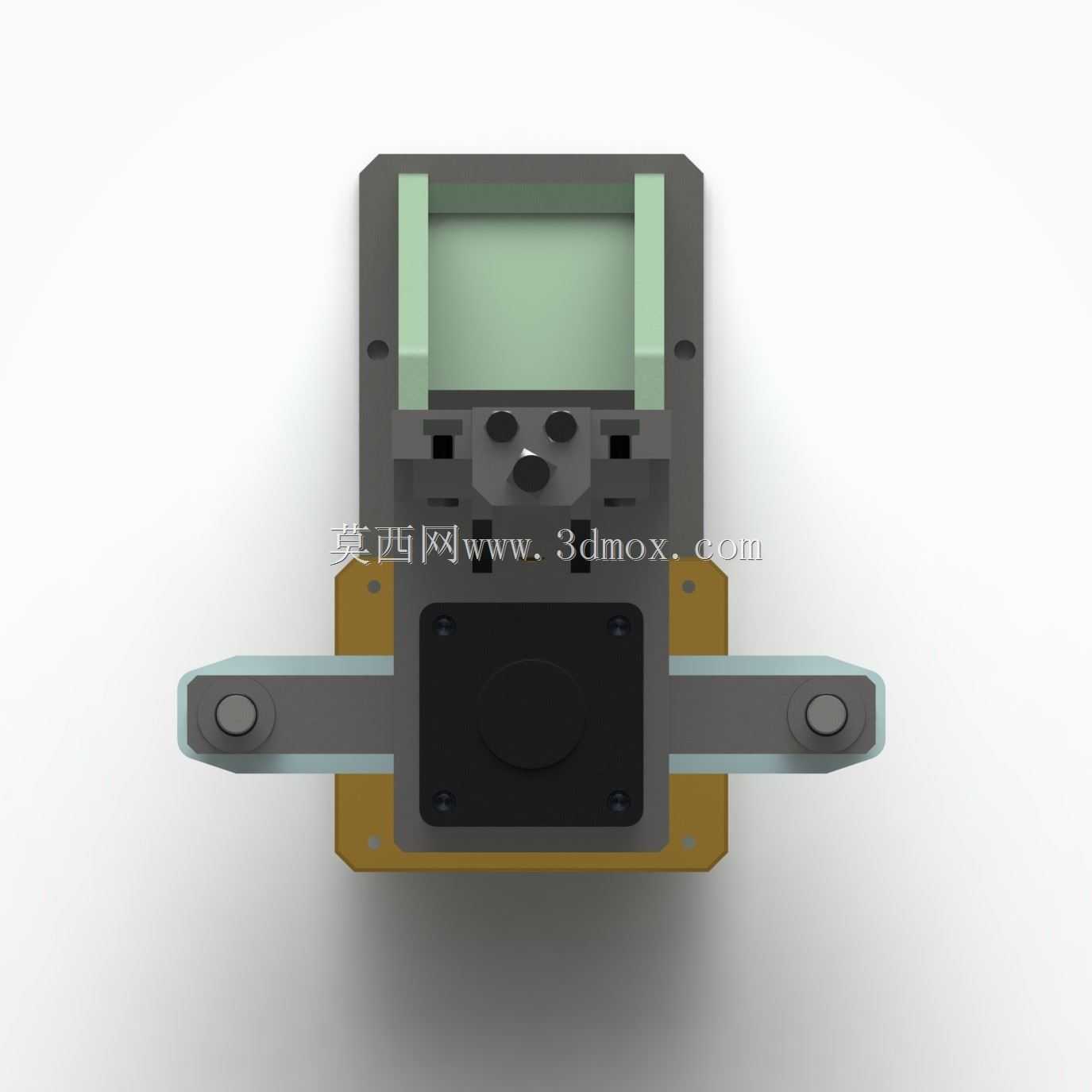

　　这款行程端可调的通用气压机，核心定位是覆盖小吨位轻型冲压、装配工序的通用型工装设备，在3C电子小零件压装、小家电组件铆合、包装件压封、小型五金件冲裁等场景中适配性极强，尤其适合多品种小批量的生产单元，不用频繁更换整机工装，仅通过调整气缸安装位置就能匹配不同高度工件的作业需求。从结构布局来看，设备采用C型开式机身设计，这种结构的优势在于操作空间开阔，工件上下料时三面无遮挡，操作人员取放件的动作路径短，配合下方带定位槽的金色工作台板，可快速安装不同类型的定制夹具，工作台板的T型槽布局按照通用小吨位压机的标准间距设计，常规的小型冲孔、压印、铆接夹具都能直接装夹，不需要额外加工转接板。设备的行程调节功能通过立柱上的气缸安装座锁紧结构实现，

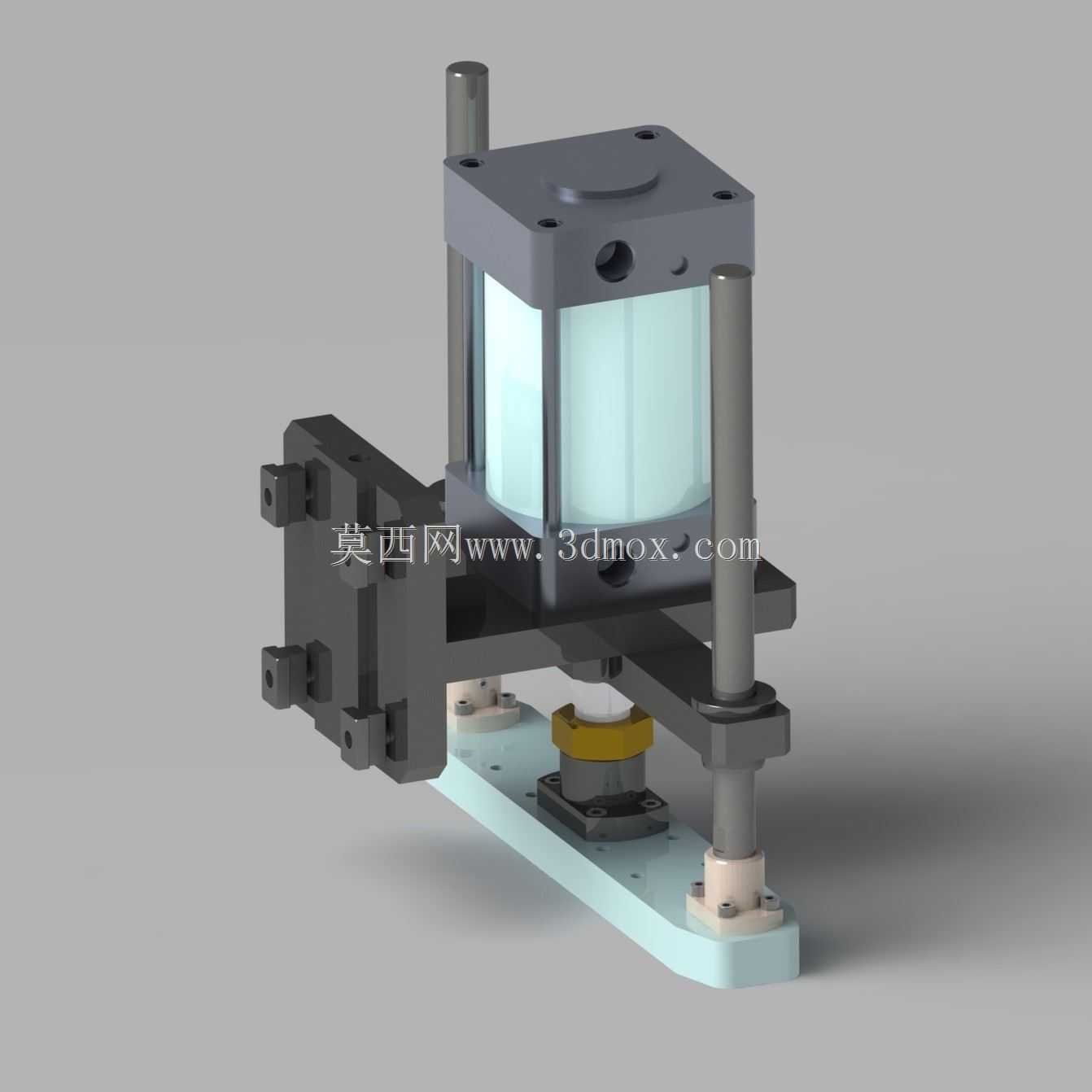

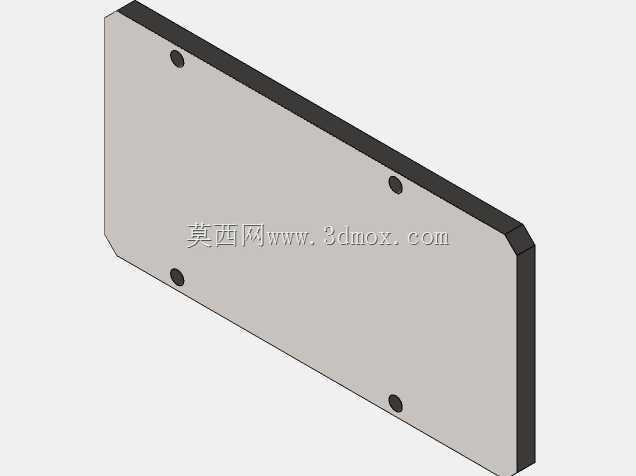

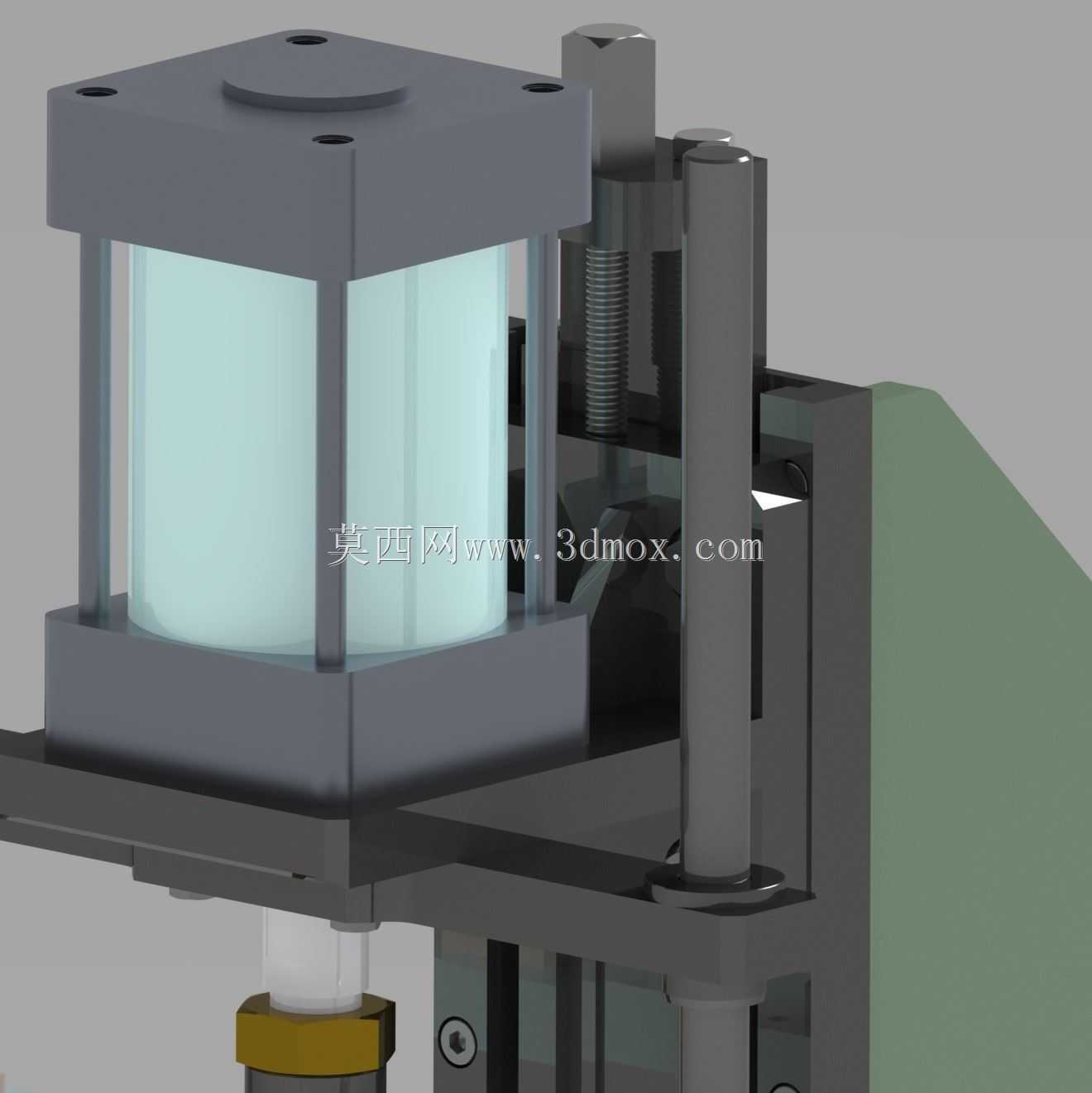

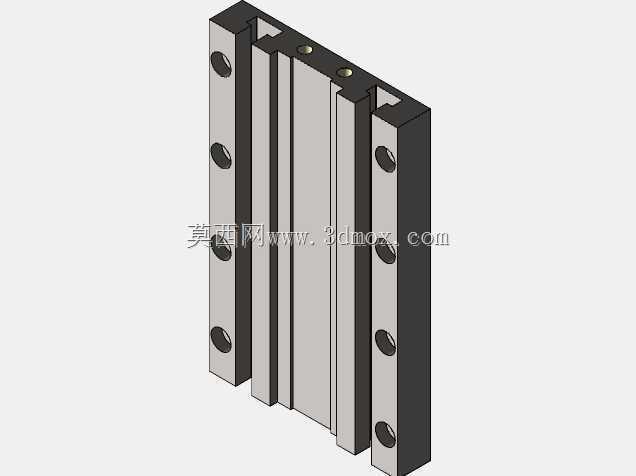

　　四根导向立柱既承担气缸安装座的导向支撑作用，又作为压头组件的运动导向，相比双导柱结构，四导柱的抗偏载能力更强，当压合位置不在工作台中心时，导柱承受的倾覆力矩更小，能有效降低压头的偏磨概率，延长密封件和导向套的使用寿命。气缸部分选用标准紧凑型方形气缸，缸体通过法兰与安装座刚性连接，压头组件与气缸活塞杆采用浮动接头连接，可抵消少量的安装同轴度误差，避免活塞杆承受径向力导致的气缸爬行、漏气问题。压头下方的过渡板预留了标准夹具安装孔位，可根据工序需求更换压头、冲头、吸嘴等不同作业端头，适配压装、冲孔、压印、简易成型等不同工艺。从安装边界来看，设备整体占地面积不足0.1平方米，机身底部的安装底板预留了四个地脚螺栓孔，

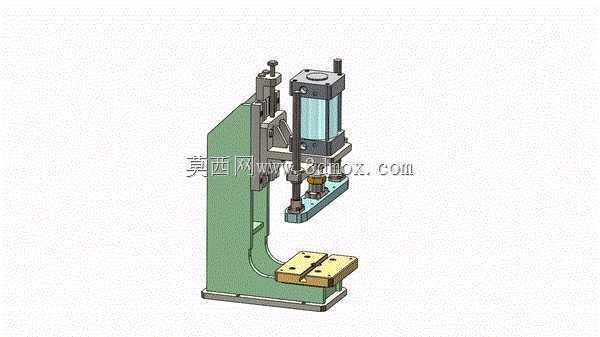

　　可直接固定在标准铝型材工作台上，也可加装减震脚垫放置在普通装配台面上使用，不需要额外做地基处理，适合在流水线旁侧、装配工位旁就近布置，减少工件的周转距离。在实际使用中，搭配行程可调功能，当更换不同高度的工件时，只需要松开气缸安装座的锁紧手柄，调整气缸到合适的高度位置后锁紧，再微调压头下行的限位螺钉，就能快速完成工序切换，整个调整过程不需要拆卸气缸或管路，单人五分钟内即可完成，相比固定行程的气动压机，换型效率提升60%以上。设备的额定输出力适配内径125mm及以上规格的气缸配置，最大输出压力可达500kg，完全覆盖轻型冲压作业的力值需求，日常用于瓶盖压合、小端子铆接、塑料件热熔压接、薄铝板冲缺口等工序时，力值储备充足，

　　不会出现压力不足导致的压装不到位问题。导向立柱采用镀铬硬轴材质，配合无油润滑衬套，日常维护只需要定期擦拭立柱表面即可，不需要频繁加注润滑油，能避免油污污染工件，尤其适合对洁净度有一定要求的电子、食品包装类零件加工作业。机身的C型开口高度在行程调整范围内可适配最大200mm高度的工件，压头的工作面尺寸为150mm*100mm，可覆盖绝大多数小型零件的压合作业面需求，工作台板的定位槽间距为50mm，可兼容通用的小型工装夹具安装，不需要为了这款压机单独定制适配的夹具底座，能降低生产现场的工装投入成本。气路接口设置在机身侧面，采用标准快插接头，接入工厂常规0.5-0.8MPa的压缩空气气源即可工作，不需要额外配置增压设备，配合常规的二位五通电磁阀就能实现单次冲压、连续冲压的动作控制，可直接接入现有生产线的控制回路，也可单独配置脚踏开关实现单人手动操作。
