车床尾座高精度机械结构三维设计

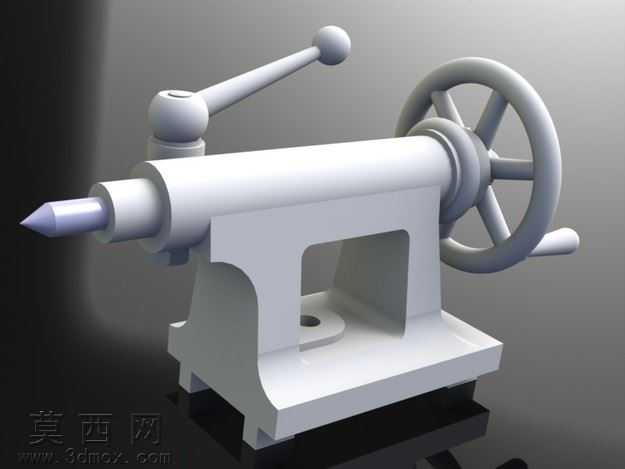

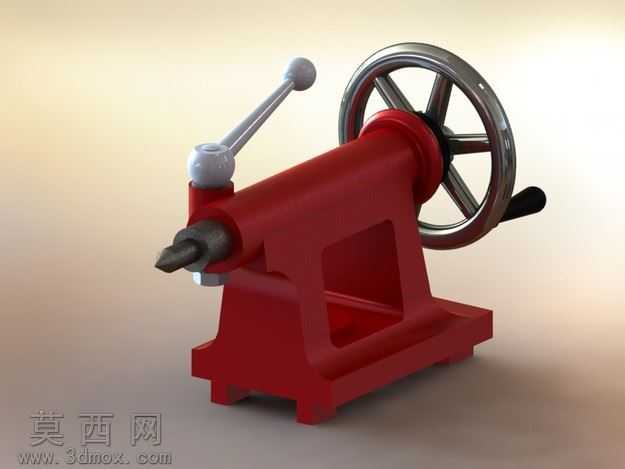

本作品为车床配套尾座的三维结构设计，建模过程严格遵循普通车床尾座的实际功能逻辑与尺寸比例，采用参数化建模方式完成各部件的搭建。建模阶段首先完成底座主体的结构绘制，底座作为整个尾座的承载基础，设计有与车床床身配合的安装定位结构，中部开设的减重空腔在保证结构刚性的前提下降低整体自重，底部的安装孔位完全匹配通用车床的装配标准，确保后续虚拟装配与实际应用场景的契合度。套筒组件是尾座的核心执行部分，建模时精准还原了套筒的内锥孔结构，该锥孔用于安装顶尖，可适配不同规格的回转顶尖与固定顶尖，满足不同轴类零件的顶持加工需求；套筒与主体壳体的配合面做了公差适配的结构设计，保证套筒轴向移动时的顺畅度与同轴度，避免顶持工件时出现偏摆问题。手轮传动部分采用轮辐式手轮结构，建模时还原了手轮的握持轮廓与传动连接结构，手轮与丝杆传动副直接相连，转动手轮即可带动套筒完成轴向进给动作，实现顶尖的进退调节；侧面设置的锁紧手柄结构，建模时还原了偏心锁紧的机械原理，扳动手柄即可完成套筒位置的锁定，避免加工过程中套筒移位影响加工精度。顶尖部分采用标准莫氏锥度结构，与套筒内锥孔完美贴合，顶尖头部的锥角设计符合机加工顶持的通用标准，可有效分散工件顶持时的轴向力。渲染阶段采用哑光金属材质模拟铸铁机身的质感，对套筒、手轮、手柄等运动部件做了差异化的材质区分，通过光影调整突出各部件的结构轮廓与装配关系，清晰展现尾座各部分的连接逻辑。整体设计完全还原了真实车床尾座的功能结构，各运动部件的活动范围与实际产品一致，可用于机械结构教学、车床虚拟装配演示、机加工工艺模拟等场景，建模过程中对各配合面的结构细节做了精细化处理，避免出现干涉、错位等结构问题，保证模型的结构合理性与实用性。
