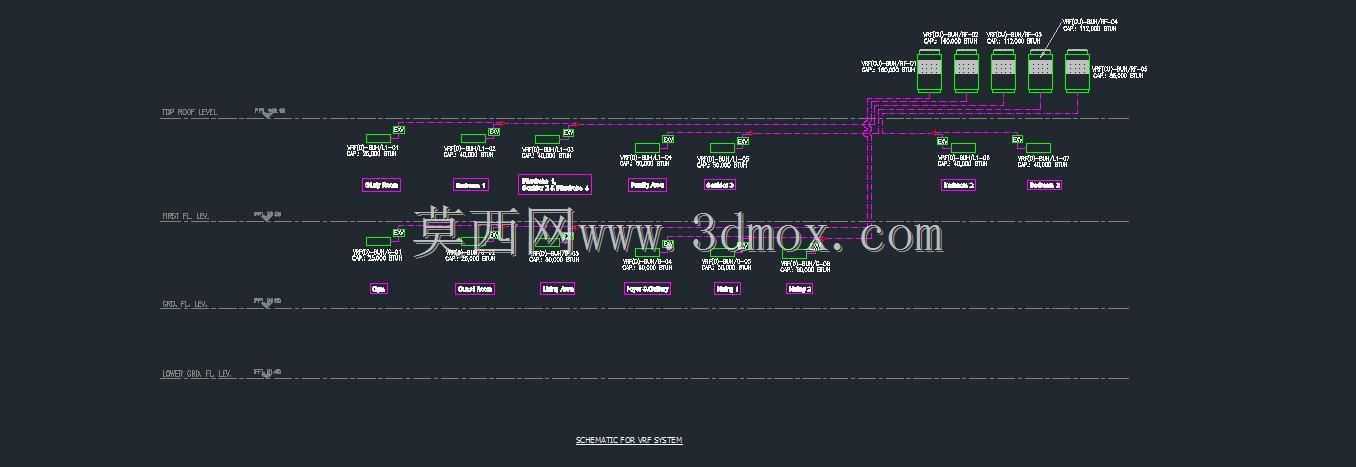

多联机VRF空调系统管路布局设计示意图

　　在商用暖通工程的现场实施与前期方案排布阶段，VRF多联机空调系统的管路走向设计直接决定后期设备运行能效、冷媒压降损失以及室内外机的匹配合理性，这份示意图完整还原了多联机系统从室外主机组到各楼层室内末端的全链路管路连接逻辑，可作为三维建模阶段的管线综合参考依据。从实际工程落地的角度看，这类系统多应用于多层商用办公、中小型商业体以及分区管控的公共建筑场景，不同楼层的室内机根据区域冷负荷需求配置不同容量的末端设备，管路设计需要兼顾同程回流的阻力平衡，避免出现远端末端冷媒供给不足、近端冷媒流量过载的问题。图中顶部排布的室外主机组采用模块化拼接设计，每台主机的冷媒接口通过分歧管组件完成管路分流，紫色标识的冷媒管路沿建筑竖向管井敷设至各楼层，

　　再通过水平支管连接对应区域的室内机，每个室内机的接口位置都预留了足够的检修操作空间，管路弯折处的曲率半径符合冷媒管施工的规范要求，避免出现弯折死褶导致冷媒流通截面骤变。在三维建模过程中，这类系统的管路排布需要提前核对建筑结构的梁下净高，竖向管井的预留尺寸需要满足多根冷媒管、冷凝水管以及控制线的敷设空间，水平管路的支吊架间距需要根据管径大小匹配对应承重等级，避免管路长期运行出现形变下坠。室内末端的布置位置结合区域送风范围确定，相邻室内机的送风覆盖范围不存在明显盲区，同时避开了灯具、消防喷淋等吊顶内其他专业的设备点位，减少后期施工阶段的管线碰撞问题。从功能特性上看，VRF系统可实现不同区域的独立温度管控，

　　每个室内机的冷媒流量通过电子膨胀阀动态调节，管路设计时需要将分歧管的安装位置预留足够的直管段，保证冷媒分流时的气液两相流状态稳定，避免出现分流不均导致的部分室内机制冷制热效果衰减。图中不同楼层的管路分支点都设置在靠近管井的位置，减少水平支管的无效敷设长度，降低管路沿程阻力损失，同时冷凝水管的坡度预留符合排水要求，每个支管段都设置了检修口，方便后期运行阶段的管路疏通与故障排查。在建模的尺寸边界把控上，室外主机组的安装基础需要高出屋面完成面一定高度，避免雨季积水浸泡设备底座，主机之间的预留间距满足散热通风与检修操作的要求，冷媒管的保温层厚度根据管路所在区域的环境温度确定，敷设在非空调区域的管路需要加厚保温层，

　　避免夏季运行时管路外壁产生凝露滴水问题。室内机的吊装高度结合吊顶完成面标高确定，设备与吊顶龙骨之间预留减震垫安装空间，减少设备运行时的振动传递到建筑结构产生噪音。整个系统的管路排布在建模阶段就完成了与建筑、结构、电气、消防等专业的碰撞检查，所有交叉点位都提前做了管线翻弯调整，避免现场施工阶段出现临时拆改的问题，保证施工效率与系统最终的运行稳定性。
