建筑底层空调VRF系统管路布局设计

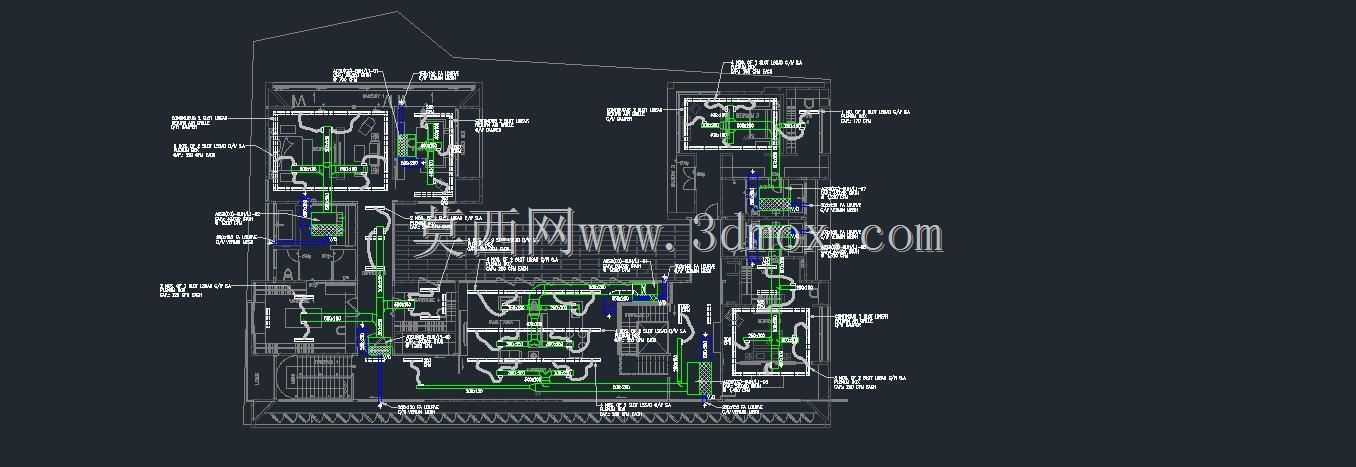

　　这套空调VRF系统布局方案针对建筑首层空间设计，核心服务于底层公共区域与功能房间的温湿度调控需求，适配商用建筑首层人员流动大、功能分区复杂、冷热负荷波动明显的使用场景。从实际工程落地角度看，首层空间直接连通建筑出入口，冷热渗透量远高于标准楼层，同时不同功能区的使用时段存在明显差异，比如大堂区域全天运行、配套服务房间按需启停，这套布局在管路走向设计时充分考虑了支路独立控制的需求，将不同负荷特性的区域划分到独立冷媒支路，避免局部区域启停影响整体系统运行效率。

　　设计过程中首先完成了建筑结构边界的核对，对照建筑底图的墙体、梁柱、预留洞口位置排布主管路走向，冷媒主立管从建筑竖向管井引出后，沿走廊顶部的吊顶内空间敷设，避开结构主梁的安装占位，主管道的安装高度控制在吊顶完成面以上150mm，预留足够的保温层施工空间与后期检修操作余量。针对不同房间的室内机选型，管路分支处采用分歧管连接，每个分歧管的前后预留不小于500mm的直管段，避免冷媒分流不均导致的室内机制冷制热效果衰减，冷凝水管路按照千分之三的坡度坡向排水点，每个室内机接水口处预留存水弯安装位置，防止排水管路内的异味倒灌进室内空间。

　　从功能特性上看，这套布局充分利用VRF系统的长配管优势，将室外机的摆放位置与室内末端的连接距离控制在产品允许的最优范围内，减少冷媒管路的沿程阻力损失，同时针对首层大空间区域，采用多台室内机均匀布点的方式，避免出现送风死角，管路穿墙位置预留刚性套管，套管与管道之间填充防火阻燃材料，满足建筑消防分区的密封要求。在安装边界的处理上，所有管路的排布避开了消防喷淋、电气桥架、给排水管线的安装位置，与其他专业管线的交叉处按照小管让大管、有压管让无压管的原则调整标高，冷凝水管路始终位于其他管线的最低点，避免冷凝水渗漏影响其他专业管线运行。

　　实际施工过程中，这套布局的管路走向尽可能减少了不必要的弯头使用，每段管路的弯折半径控制在管道直径的4倍以上，减少冷媒流动过程中的阻力损耗，同时管路固定支架的间距按照不同管径的承重要求设置，避免管道运行过程中因震动产生位移或异响。针对首层靠近出入口的区域，室内机的送风方向避开人员直吹的通行路径，同时在管路设计时预留了足够的新风接入接口，可搭配新风系统满足室内空气品质要求，所有管路的保温层厚度按照室内空调工况的防结露要求计算确定，接缝处采用粘接密封处理，避免夏季运行时保温层表面产生冷凝水滴落。

　　这套布局方案在设计阶段就同步考虑了后期运维的需求，主要管路的阀门、分歧管位置都预留了检修口的安装位置，不需要大面积拆除吊顶即可完成常规检修操作，同时每个支路都设置了独立的截止阀，后期单个区域管路检修时不需要排空整个系统的冷媒，大幅降低后期维护的成本与工作量。针对建筑首层可能存在的功能调整需求，管路的支路划分预留了一定的冗余量，后期局部区域调整室内机位置或增减末端时，不需要对整个主管路系统进行大规模改动，适配商用建筑首层功能迭代快的使用特点。
