大功率30瓦发光二极管照明组件结构设计

　　在工业视觉检测、户外强光照明、特种设备信号指示这类对光源输出功率、持续工作稳定性有严苛要求的场景里，单颗30瓦级的大功率发光二极管是核心的发光执行部件，和小功率指示类LED不同，这类器件的结构设计需要同时兼顾发光效率、散热路径、安装适配性、光学出光均匀度多个维度的工程需求，不能只做简单的发光芯片堆叠。从实际应用场景来看，这类大功率发光组件常被集成在工业设备的检测工位补光单元、大型户外标识的背光模组、特种作业设备的工作照明灯头里，部分需要高亮度触发的光学传感设备也会选用该功率等级的光源作为信号发射端，相比传统卤素光源，它的电光转换效率更高，响应速度更快，抗机械振动的性能也更适配工业现场的复杂工况。

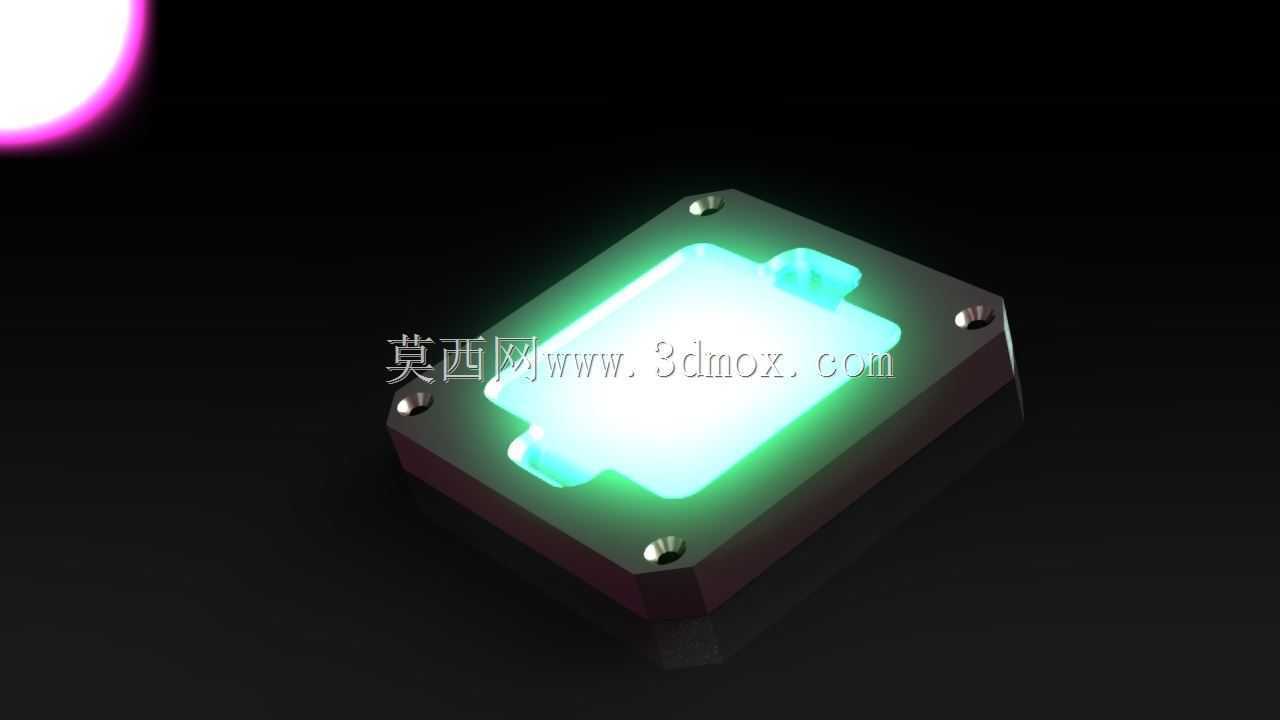

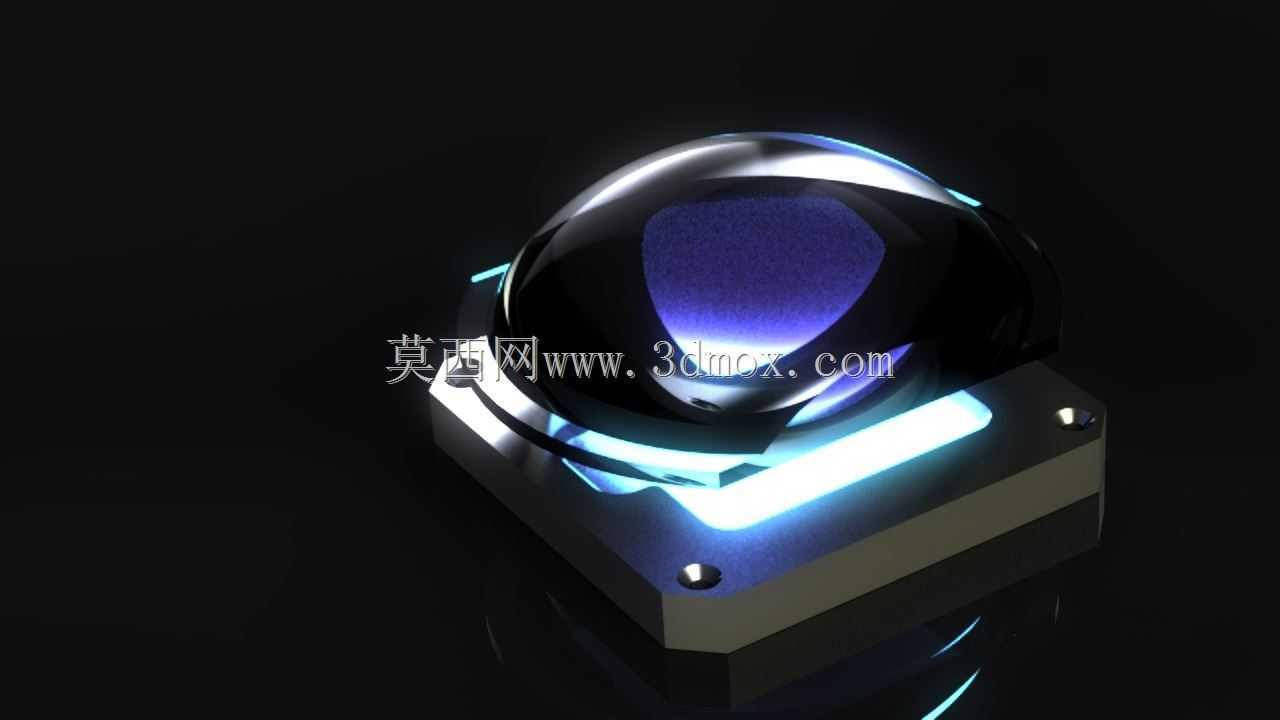

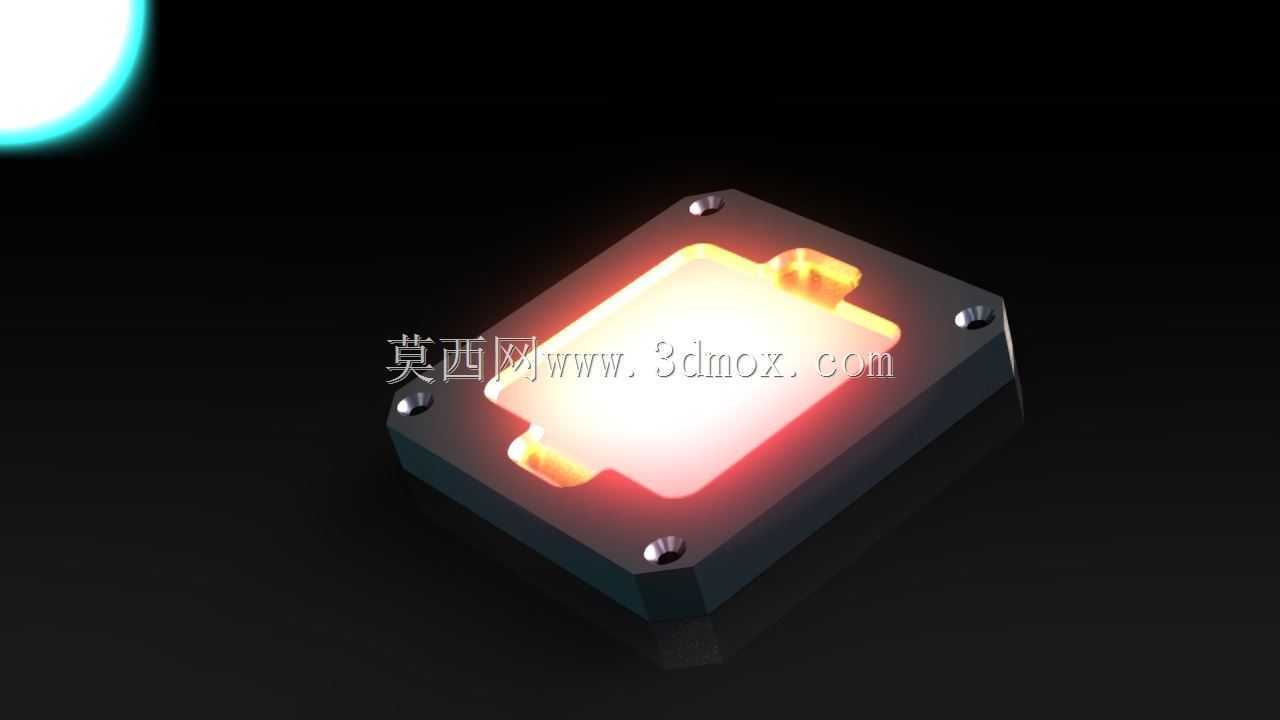

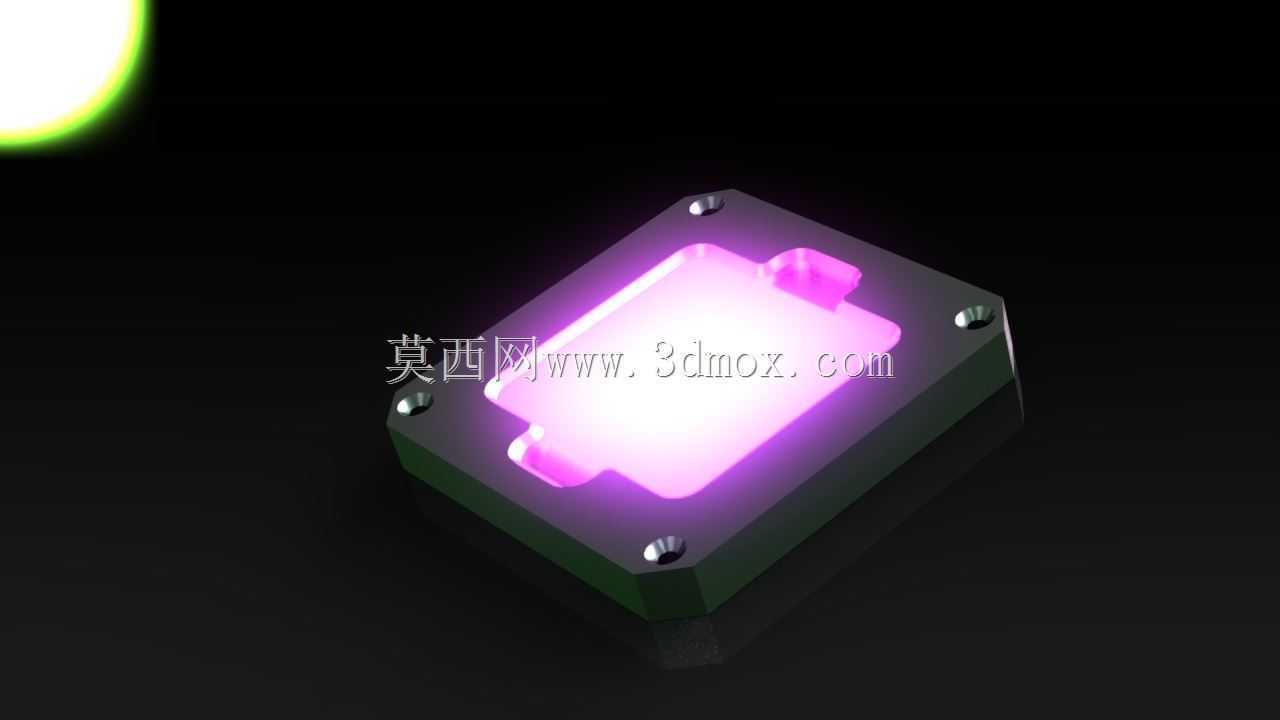

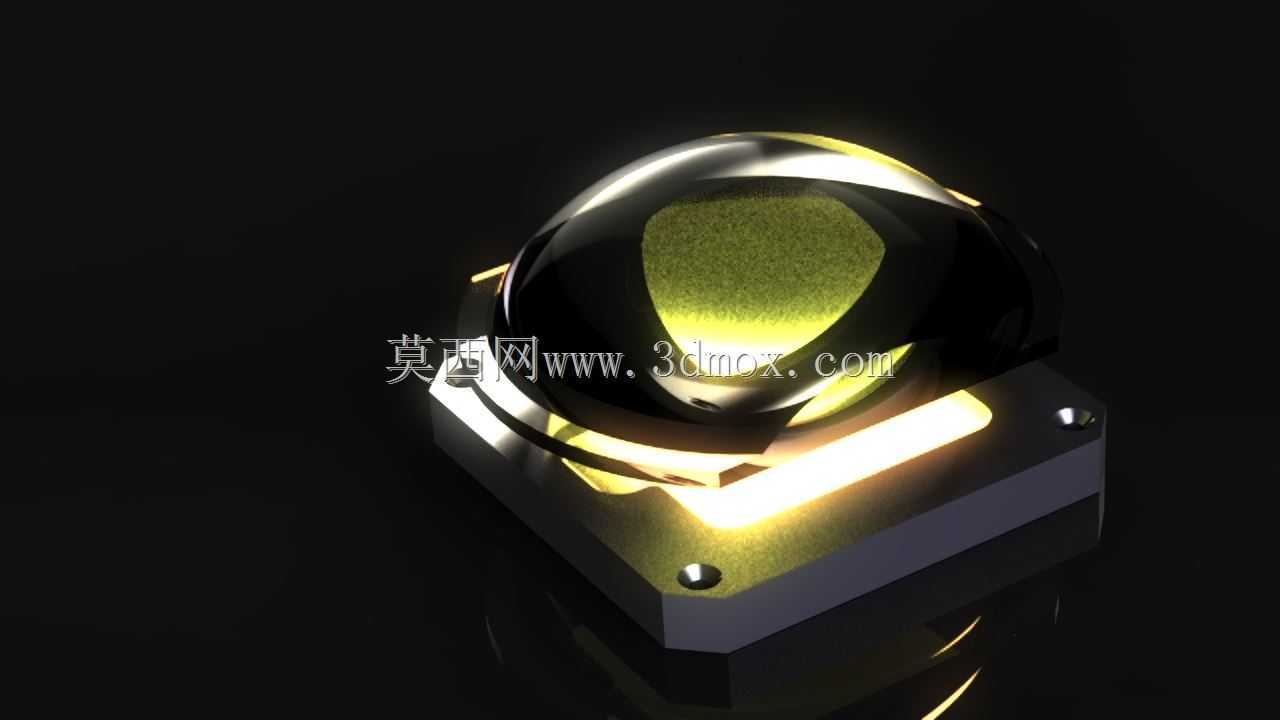

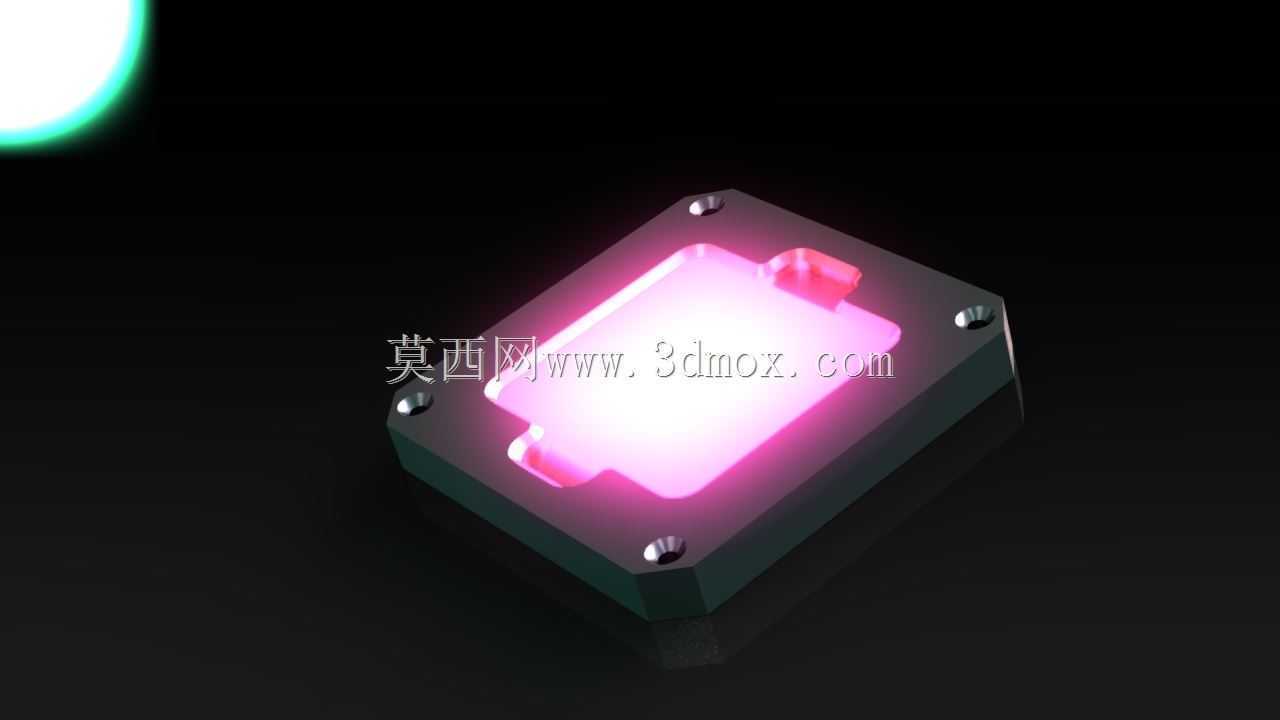

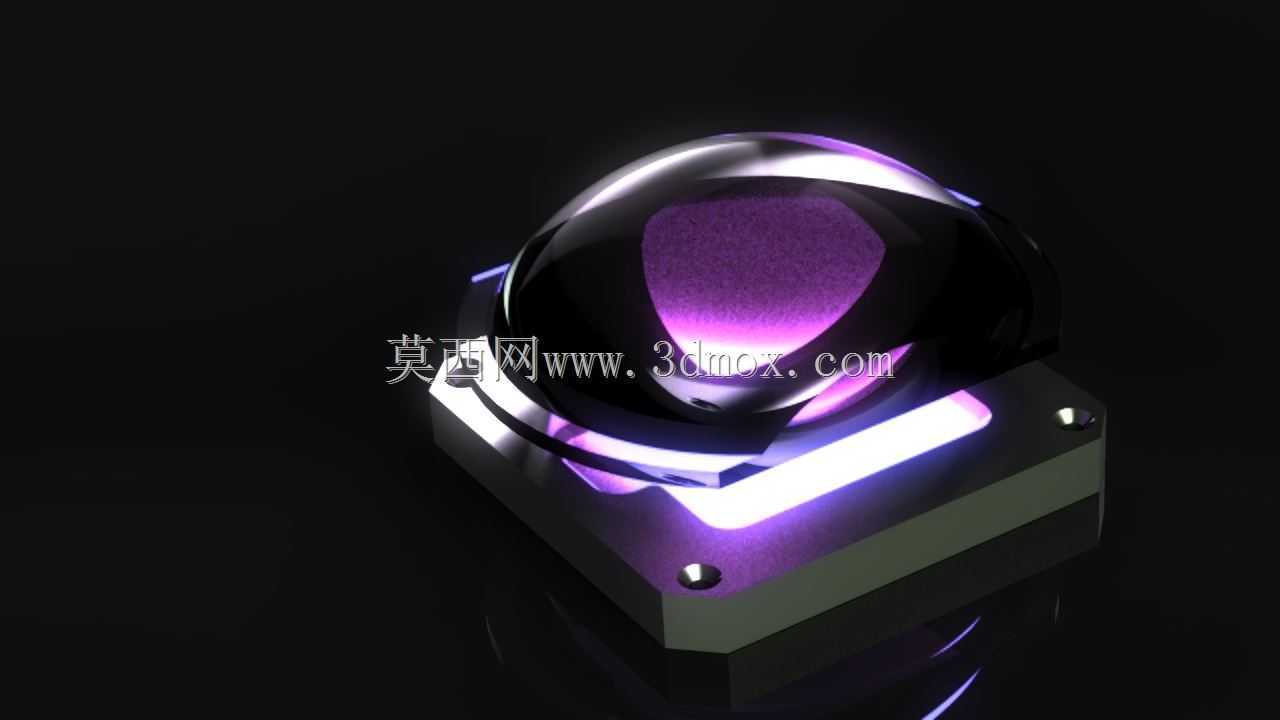

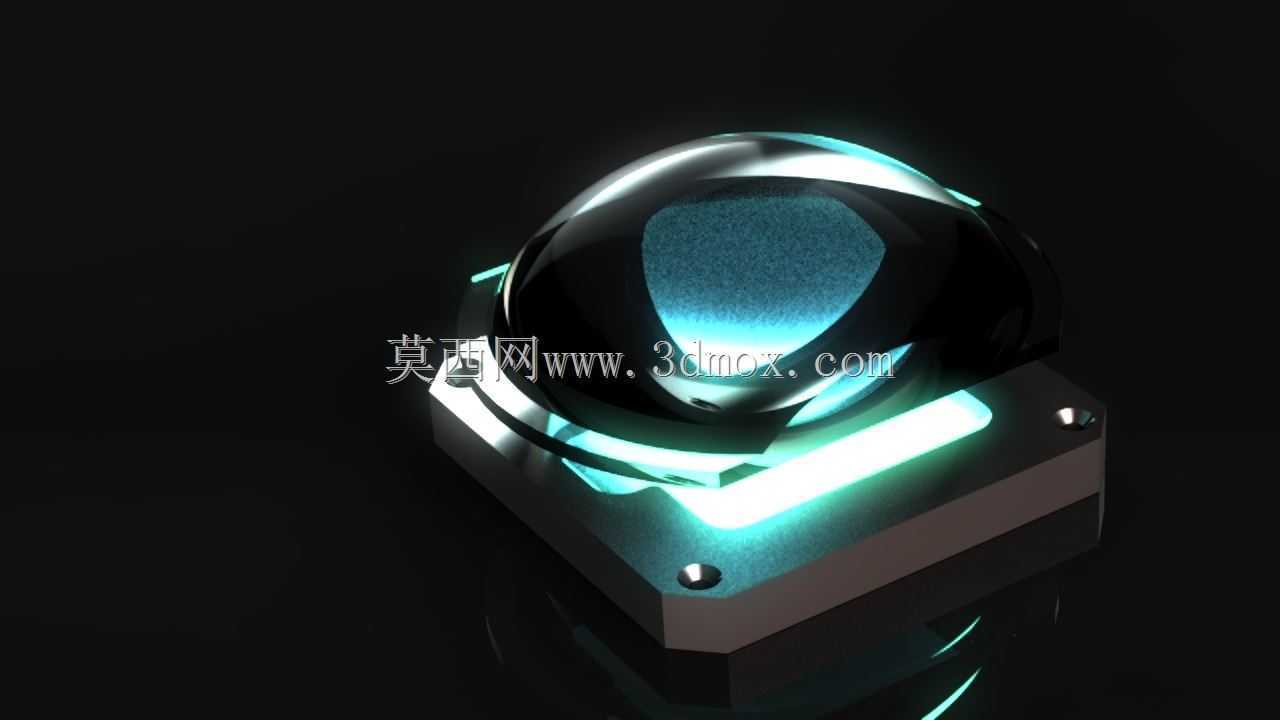

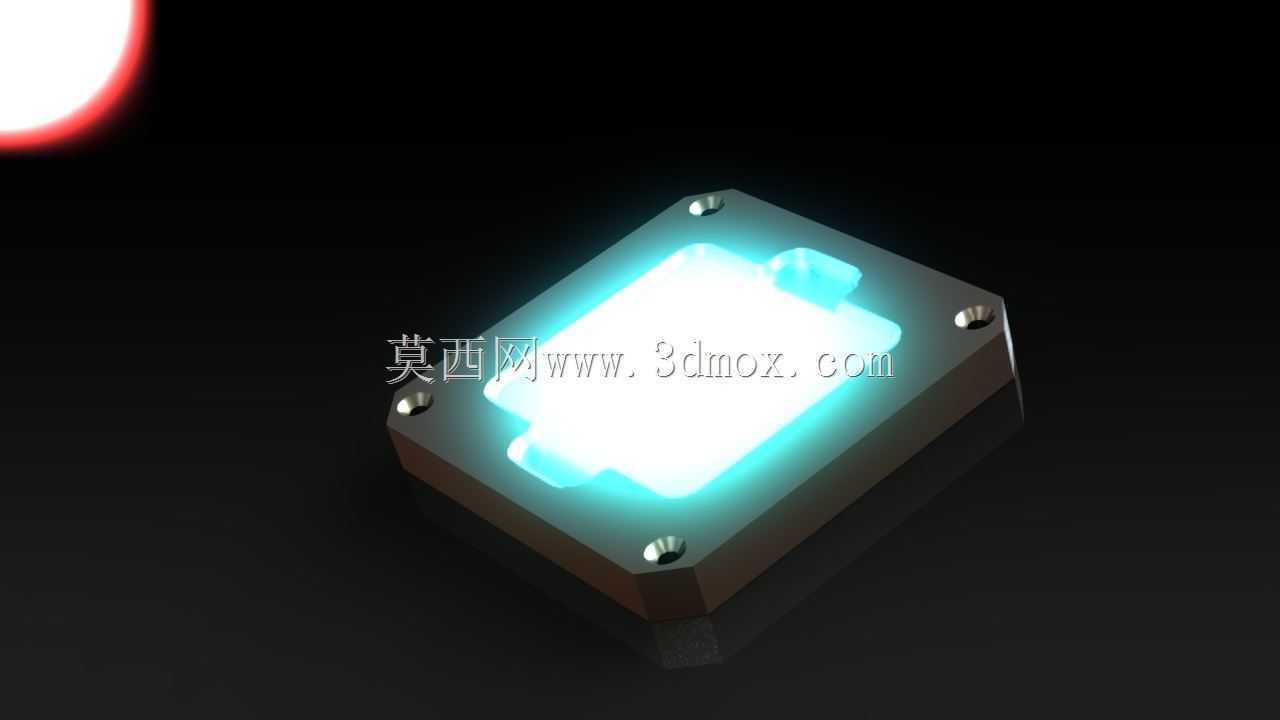

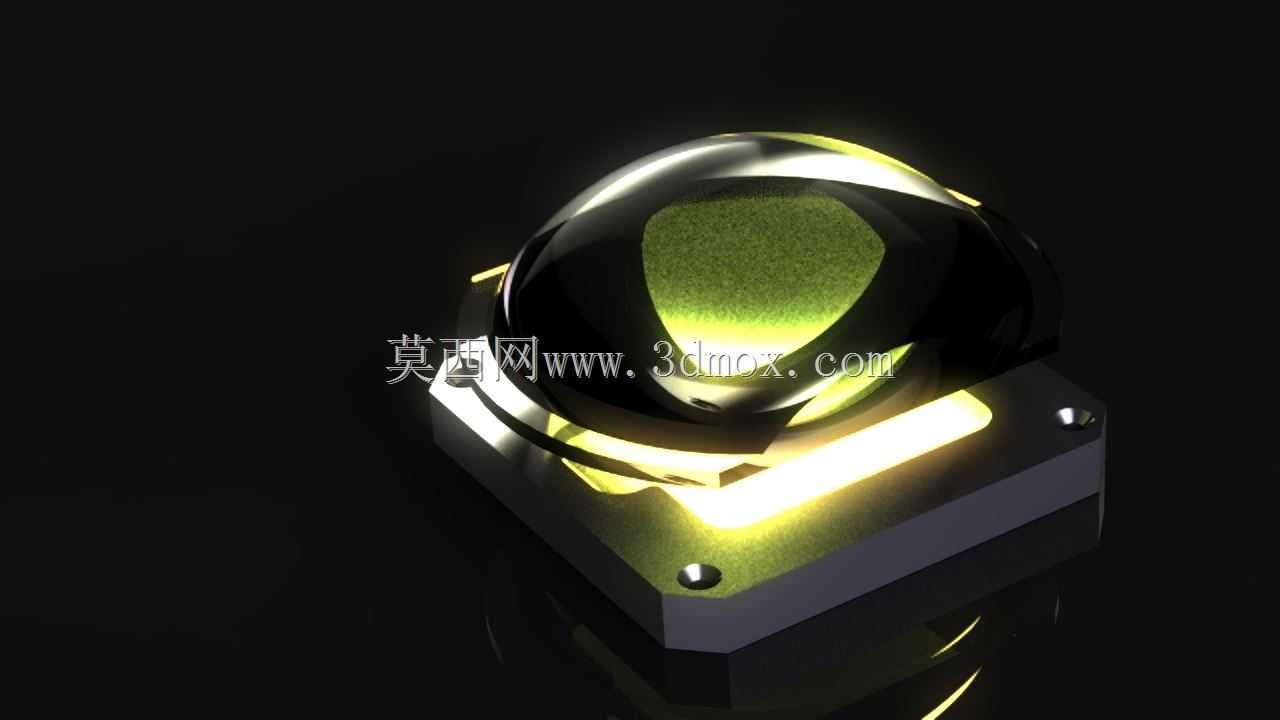

　　从结构设计思路上看，这个组件的主体采用了方形带安装孔的基座设计，基座四个角预留的沉头安装孔是核心的安装边界，孔位的间距、沉头深度都匹配标准M3规格的紧固螺丝，安装时不需要额外做转接件，直接可以固定在对应的散热基板或者设备安装面上，基座的主体材质选用高导热的绝缘复合材料，既可以保证芯片工作时产生的热量能够快速传导到下方的散热结构上，也能实现电极部分和安装基座之间的电气绝缘，避免出现短路风险。发光区域的封装采用了扁平化的光学透镜结构，透镜表面做了微结构处理，能够让芯片发出的光线形成均匀的面状出光效果，不会出现中心亮斑过重、边缘照度不足的问题，透镜和基座之间采用耐高温的密封胶做封装处理，能够阻挡工业现场的粉尘、少量飞溅的切削液进入器件内部，提升复杂工况下的使用寿命。

　　在功能特性的设计上，这个组件的电极引出端做了加宽的导电铜箔处理，能够承载30瓦功率下的大电流通过，避免电极部分因为载流不足出现发热氧化的问题，发光芯片和基座之间采用共晶焊接工艺，相比传统的导热胶粘接，热阻更低，能够让芯片结温快速传导到基座上，持续满功率工作时，芯片的结温可以控制在安全阈值内，不会因为过热出现光衰过快的问题。实际选型使用时需要注意，这个器件本身没有集成散热结构，安装时必须在基座下方贴合对应热阻参数的铝制散热片，必要时还要搭配风冷散热结构，保证长时间工作的热量能够及时散出；安装孔位的同轴度公差控制在0.1mm以内，多颗组件阵列排布安装时，能够保证出光面的平整度，不会出现高低错落导致的照明阴影。

　　从外形尺寸的边界来看，整个组件的基座边长控制在标准工业光源的通用尺寸范围内，厚度方向的尺寸做了压缩设计，不会占用过多的设备内部安装空间，出光面的高度略高于基座平面，能够避免安装时螺丝或者周边结构件遮挡出光路径，发光区域的尺寸经过匹配设计，刚好覆盖常规工业镜头的视场角范围，作为检测补光使用时，不需要额外加装扩光透镜就能满足视场内的照度均匀性要求。在结构细节处理上，基座的边缘做了倒角处理，没有尖锐的毛刺，安装操作时不会划伤操作人员的手部，透镜的边缘和基座的衔接处做了平滑过渡，不会出现积灰的死角，日常设备维护时只需要用无尘布擦拭透镜表面即可，不需要复杂的清洁流程。

　　这类大功率发光组件的设计核心，是在有限的体积内平衡光学、热学、结构安装、电气性能多个维度的需求，不能单纯追求高亮度而忽略散热和安装的适配性，也不能为了结构强度过度增加体积导致应用场景受限。实际建模过程中，需要重点关注散热路径的热阻匹配、安装孔位的公差配合、透镜的光学曲面精度这几个核心要点，每个配合面的公差设定都要对应实际的加工工艺能力，比如基座的安装面平面度公差要控制在0.05mm以内，保证和散热片贴合时没有空气间隙，降低接触热阻；透镜的曲面粗糙度要达到光学级要求，避免光线在透镜内部出现乱反射降低出光效率。对于设备选型的工程师来说，选用这类组件时除了关注发光功率、色温这些光学参数，还要重点核对安装孔位尺寸、基座厚度、电极引出位置是否和自身的设备结构匹配，避免出现安装干涉、接线不便的问题。
