带安装凸台圆形法兰连接构件

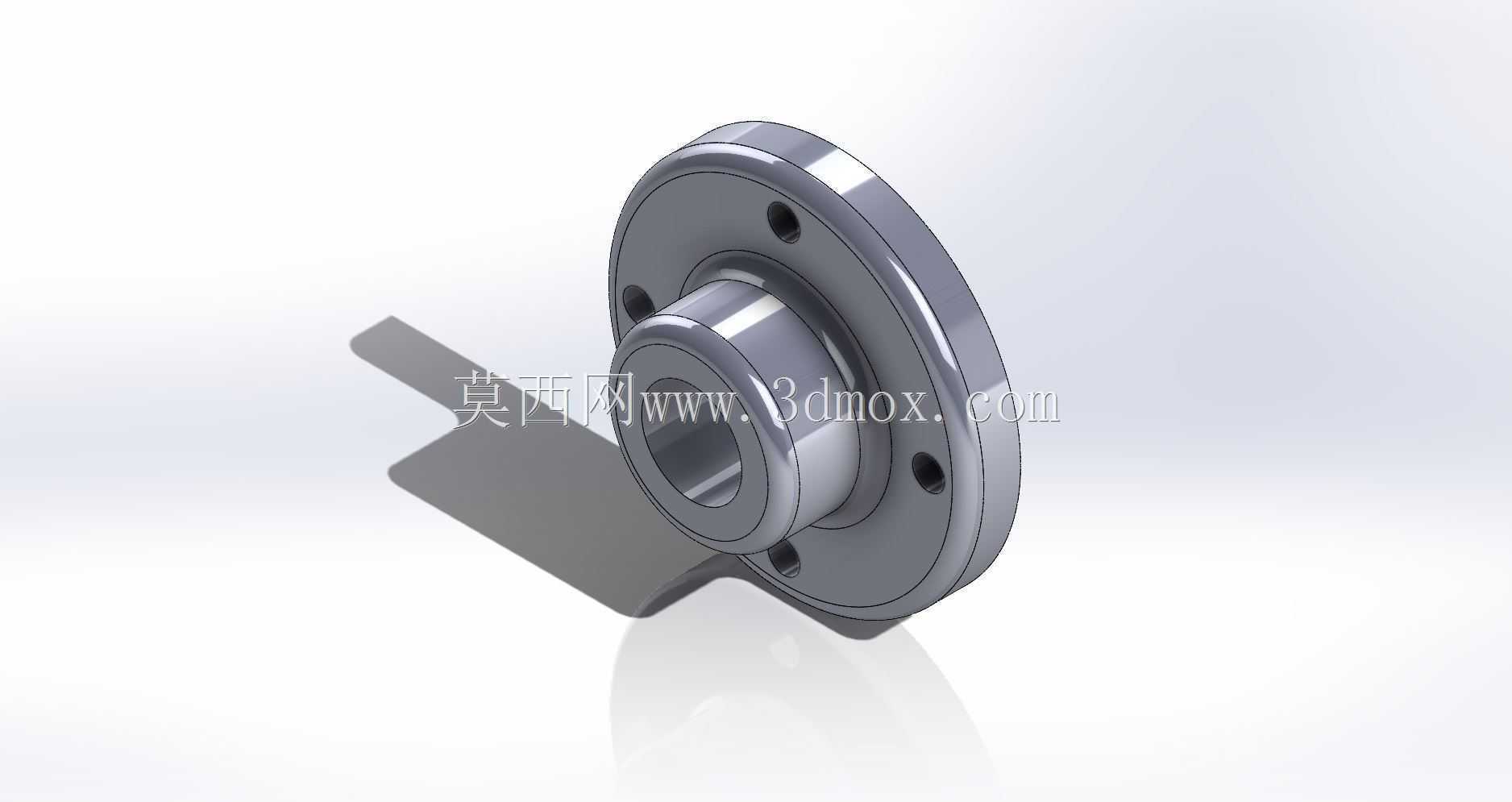

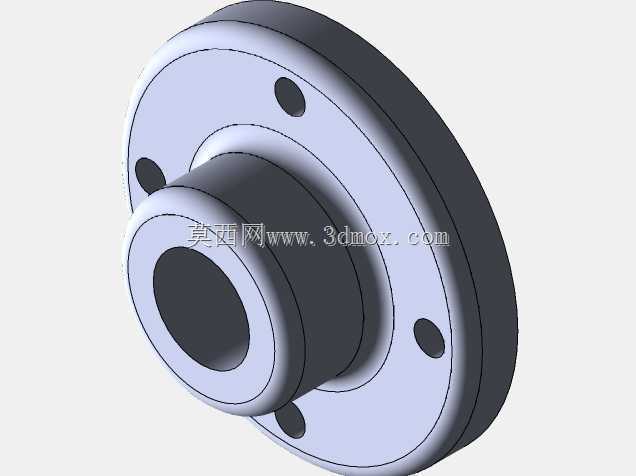

　　这类带安装凸台的圆形法兰构件，常配套在传感检测、精密传动的轴系衔接位置，日常在自动化检测工位、小型传动模组、仪器仪表的装夹定位环节都能见到它的身影。它的核心作用是实现轴端与安装基座的刚性衔接，同时为配套的轮缘类检测件提供稳定的定位基准，避免轴系运转过程中出现径向窜动、检测基准偏移的问题。从结构设计来看，构件主体采用圆盘式法兰基体，中心设置贯通的轴孔，轴孔外侧延伸出一段同轴的凸台结构，这段凸台的作用是嵌入安装基座的预制孔内，实现装配时的径向定位，不需要额外做找正工序就能保证轴孔与安装面的垂直度，大幅降低现场装配的调校难度。法兰盘面上均匀分布了四个沉头安装孔，孔位的分度圆直径经过匹配计算，刚好适配常规的小型安装基座螺孔间距，

　　安装时螺栓从法兰盘正面穿入，沉头结构可以让螺栓头完全没入法兰盘面，不会突出表面干涉后续配套轮缘件的转动空间。中心轴孔的内径公差按照过渡配合设计，既可以保证与配套轴件的装配紧密度，又不会因为过盈量过大导致装配时出现轴孔胀裂、装配应力残留的问题，轴孔内壁的粗糙度要求控制在Ra1.6以内，减少轴件穿入时的摩擦阻力，也能避免长期运转后出现轴孔磨损松旷的情况。法兰盘的厚度经过刚度校核，在四个安装点完全锁紧的情况下，盘面的平面变形量控制在0.02mm以内，保证凸台端面与安装基座完全贴合，不会出现局部翘起导致的轴系倾斜问题。从安装边界来看，这类构件的法兰盘外径属于小型规格，整体轴向长度较短，不需要占用太大的安装空间，特别适合在仪器仪表内部、

　　小型自动化设备的紧凑安装位使用，周边只需要预留出螺栓锁紧的操作空间即可，不需要额外预留较大的装配余量。在实际使用场景中，这类构件常作为传感器检测轮的安装基座，轮缘件套装在中心凸台外侧的轴段上，通过紧定螺钉或者键连接实现周向固定，法兰盘本身固定在设备的安装立板上，当被测轴带动轮缘转动时，传感器可以通过检测轮缘的转动状态传递转速、位移类的检测信号，法兰构件的刚性直接决定了检测信号的稳定性，如果法兰刚度不足出现运转时的振动，会直接导致检测数据出现波动、误差超标的问题。设计过程中，法兰的各个转角位置都做了R0.5的圆角过渡，避免热处理或者机加工过程中出现应力集中导致的开裂问题，盘面的非配合面做了常规的氧化处理，提升基础的防锈能力，

　　配合面则保留机加工后的金属表面，保证配合精度。在选型适配时，需要重点核对中心轴孔的内径与配套轴径的匹配度，同时确认安装孔的分度圆直径与安装基座的螺孔位置一致，凸台的外径要与安装基座的定位孔内径适配，凸台的轴向长度不能超过安装基座的板厚，避免凸台顶到基座内部的其他构件导致装配不到位。这类构件虽然结构简单，但是在精密检测、小型传动的场景里属于核心的定位衔接件，它的加工精度、装配刚度直接影响整套检测或者传动机构的运行稳定性，建模过程中需要严格控制各个配合尺寸的公差标注，区分加工面与非加工面的精度要求，安装孔的沉头深度要匹配所用螺栓的头部尺寸，保证螺栓锁紧后头部不高出法兰盘面，避免对周边转动件造成运动干涉。
