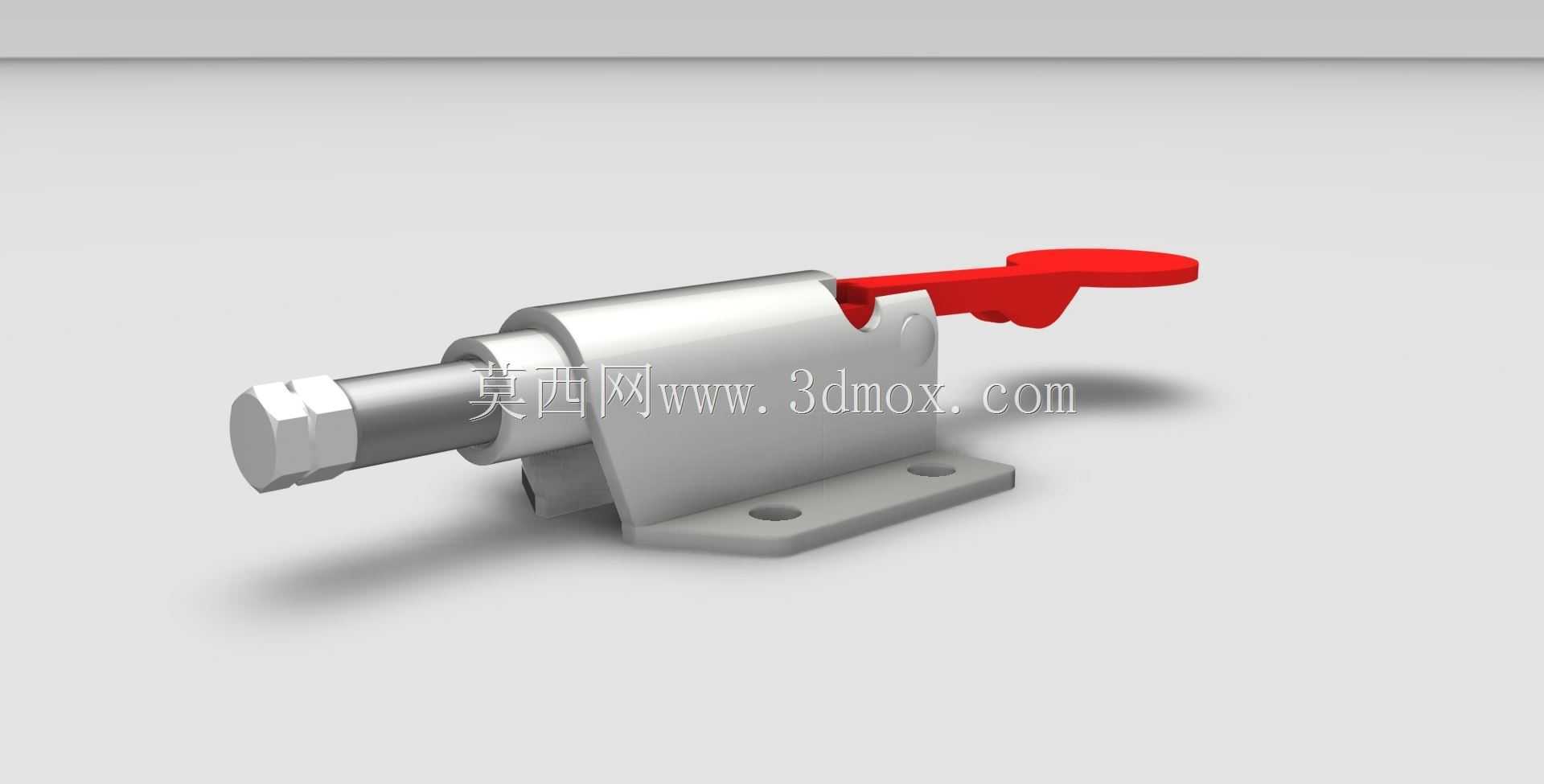

带红色扳手柄推拉式快速夹钳结构

　　在工装夹具设计、非标自动化生产线工位治具搭建、小型零部件装配定位场景中，这类带红色扳手柄的推拉式夹钳是应用频次极高的手动夹紧元件，区别于常见的垂直压紧、水平压紧类夹钳，它的夹紧动作沿轴向直线输出，更适配需要沿工件侧面做顶紧、定位、推拉锁止的工位需求。从实际使用场景来看，这类夹钳常被布置在焊接工装的侧向定位点、电子产品装配线的治具侧板、检具的工件侧向抵紧位，以及小型设备的舱门快锁结构上，操作时只需扳动侧面的红色手柄，就能驱动内部的锁止结构带动活塞杆做轴向伸缩，到位后自动触发机械锁止，不会因为加工过程中的振动、外力触碰出现松脱，相比螺纹顶紧结构，它的操作行程固定，夹紧力输出稳定，单次操作的耗时不到螺纹旋紧结构的五分之一，能大幅提升批量工位的装夹效率。

　　从结构设计逻辑来看，整个夹钳的主体采用一体式铸造基座，底部带两个对称布置的安装沉孔，安装时可以直接通过内六角螺栓固定在工装基板或者设备安装面上，基座的安装面做了铣平处理，能保证安装后夹钳的活塞杆轴线与安装面保持平行，避免长期使用后出现活塞杆偏磨、卡滞的问题。活塞杆的伸出端做了外螺纹结构，配套了六角锁紧螺母，实际使用时可以根据工件的定位距离，调整端部压头的伸出长度，调整完成后通过锁紧螺母锁死，适配不同厚度、不同定位深度的工件装夹需求，不需要额外加工定制不同长度的活塞杆，通用性更强。侧面的红色扳手柄做了加长杠杆设计，手柄表面做了圆弧过渡，操作时的握持受力更均匀，扳动角度控制在120度左右就能完成锁止和释放动作，操作行程不会和周边的工装结构、工件轮廓产生干涉，手柄采用醒目的红色涂装，在复杂的工装台面上能快速识别操作位，避免工位操作人员误触其他结构。

　　从安装边界尺寸来看，这类夹钳的基座宽度控制在40mm以内，整体高度不超过50mm，活塞杆的常规行程在20mm到30mm区间，安装时两个沉孔的中心距按照标准系列做了统一，和市面上同规格的推拉式夹钳安装孔位完全兼容，替换现有工位上的老旧夹钳时不需要重新在工装板上打孔，直接替换即可。内部的锁止结构采用了偏心轮加连杆的死点锁止原理，当手柄扳动到锁止位置时，连杆机构刚好越过机械死点，此时即使活塞杆受到反向的轴向推力，也不会推动机构松脱，锁止状态下的静态夹紧力可以达到几十公斤级别，完全能满足常规焊接、装配、检测工位的工件抵紧需求，不会因为工件受加工力出现位移。活塞杆的表面做了硬化处理，表面粗糙度控制在Ra1.6以下，和基座内的导向套配合间隙控制在0.02mm以内，长期往复伸缩时不会出现径向晃动，保证顶紧位置的重复定位精度，导向套内部自带储油槽，日常维护时只需要定期在活塞杆表面涂抹少量润滑脂，就能保证上万次操作无卡滞。

　　在实际选型应用时，需要注意根据工位的所需顶紧力选择对应规格的夹钳，不要在超过夹钳额定夹紧力的场景下使用，比如重型冲压件的侧向顶紧就不适合选用这类小型手动夹钳，同时安装时要保证活塞杆的伸缩方向和工件的被顶紧面保持垂直，避免活塞杆受到径向的偏载力，长期偏载会导致导向套异常磨损，缩短夹钳的使用寿命。如果是在焊接工位使用，可以在活塞杆端部加装耐高温的尼龙压头，避免焊接飞溅粘在活塞杆表面，破坏活塞杆的表面光洁度，导致伸缩卡滞；如果是在洁净车间的装配工位使用，可以选用不带涂装的不锈钢材质版本，避免涂装脱落污染洁净环境，同时不锈钢材质的抗腐蚀能力更强，适配需要定期擦拭消毒的工位场景。
