长条型传感器安装用圆弧盖结构设计

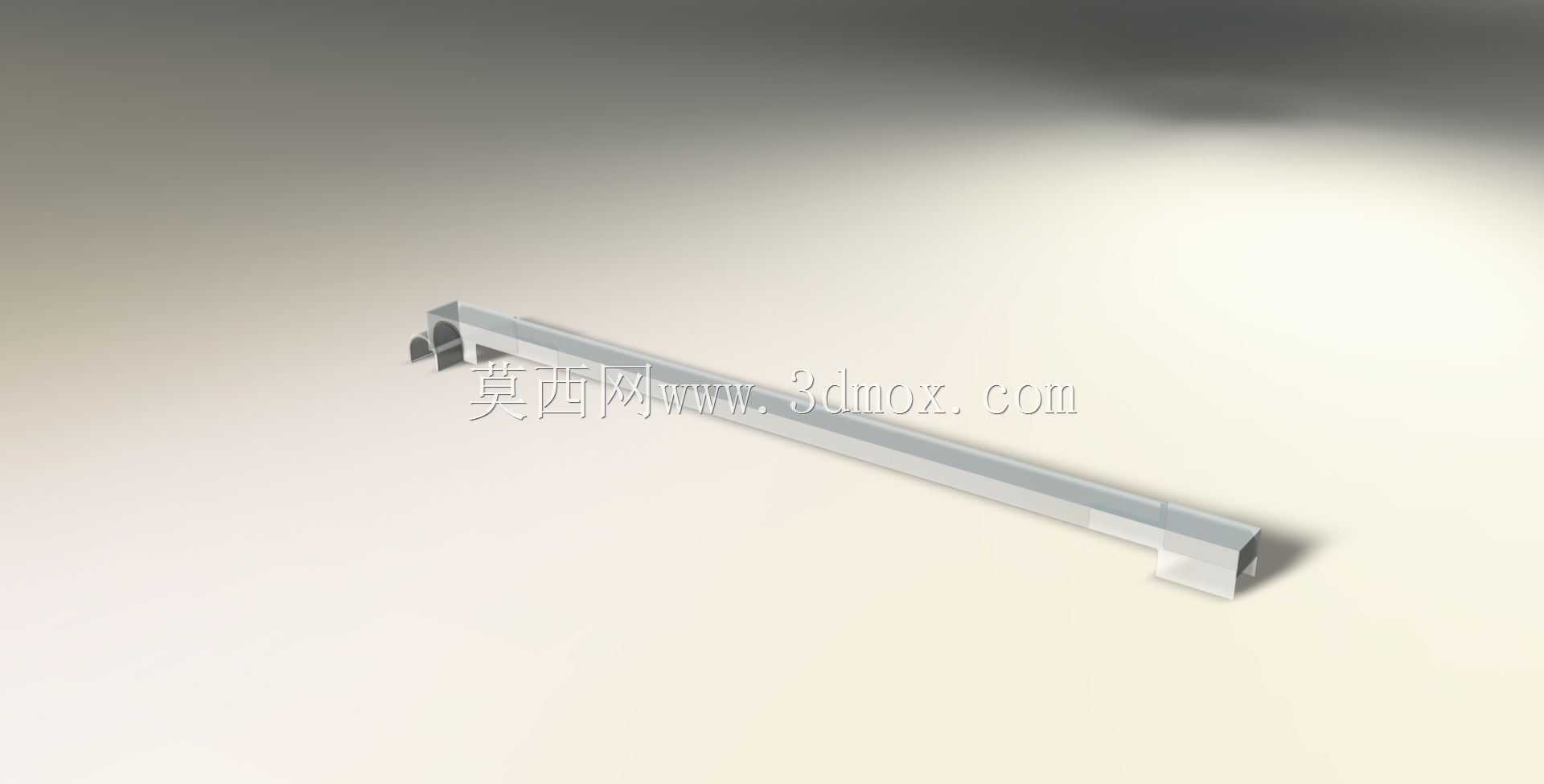

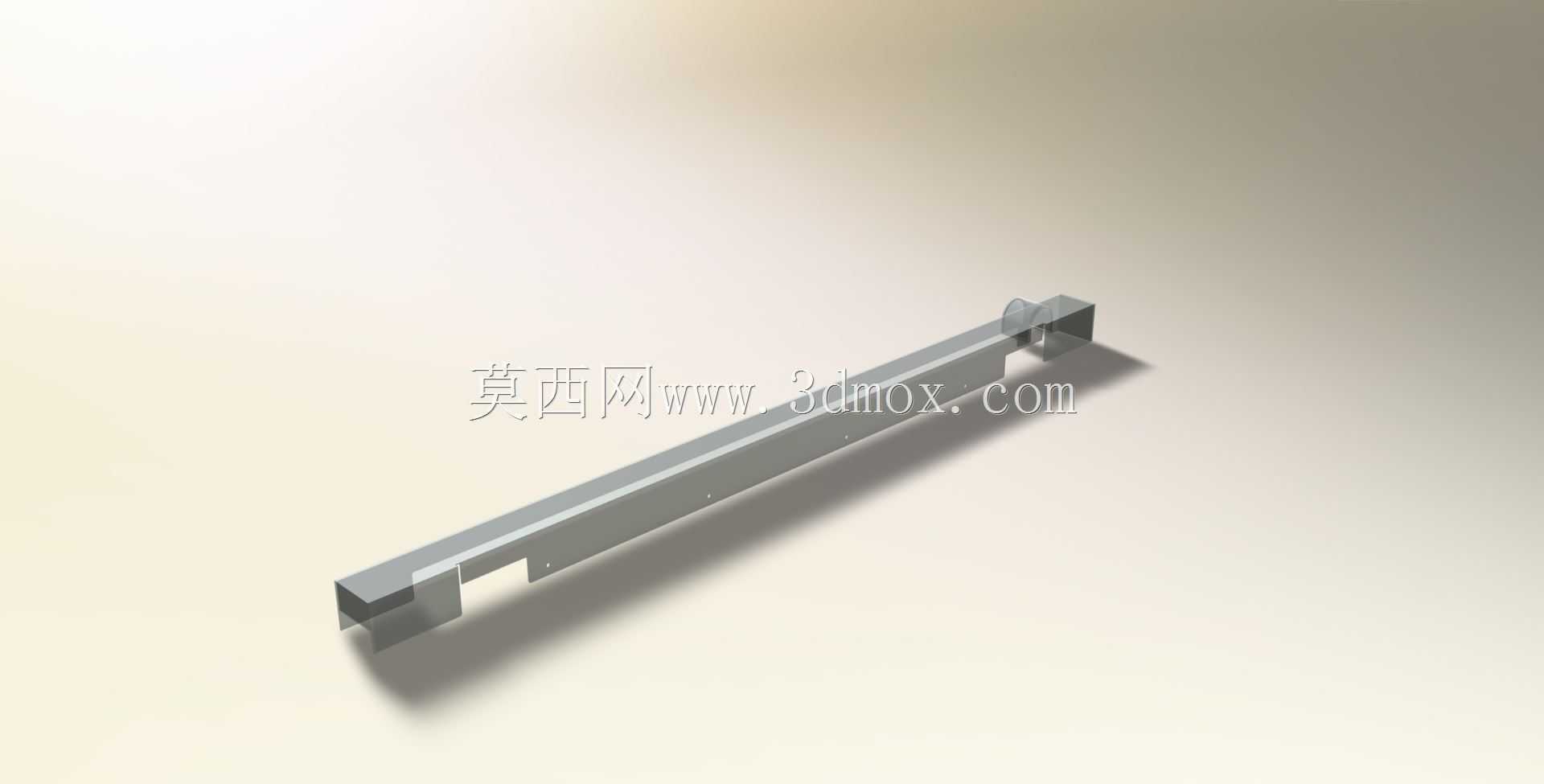

　　在工业传感检测类设备的装配场景里，这类长条型圆弧盖常作为对射式、长条形光电传感器的端部遮蔽防护结构件使用，多数应用在自动化生产线的物料到位检测工位、输送线侧边的位置检测模组、仓储分拣设备的光栅防护端这类场景中，核心作用是遮挡传感器端部的安装缝隙，避免车间内的切削碎屑、粉尘、飞溅的切削液渗入传感器安装腔，同时规整传感器端部的走线与安装结构，避免外露的安装棱角剐蹭生产过程中经过的物料、线缆或是操作人员的工装。从结构设计逻辑来看，这款盖体采用了等截面长条拉伸的基础构型，整体沿长度方向保持一致的截面轮廓，一端做了圆弧收边处理，另一端预留了和传感器型材基座卡接的卡扣卡槽结构，没有采用额外的螺丝紧固设计，

　　依靠塑料或者薄金属件自身的弹性形变完成卡装，装配时不需要额外工具，对准基座滑槽推入即可完成固定，后期维护拆卸时只需要用平口螺丝刀撬动端部的卡扣缺口就能取下，大幅降低产线运维的拆装效率。设计过程中首先匹配的是常用的16mm宽度工业铝型材传感器安装基座的尺寸边界，盖体总宽度控制在17.2mm，单边预留0.6mm的装配间隙，避免热胀冷缩导致盖体卡滞在基座槽内；盖体的壁厚均匀控制在1.2mm，不管是采用ABS注塑成型还是6061铝合金挤出加工，都能保证成型后的形变率控制在千分之二以内，长度方向可以根据传感器的实际检测长度做等比例裁切，端部的圆弧结构半径和盖体宽度保持1:2的比例，既避免直角结构的应力集中问题，也能减少安装后端部的磕碰损伤。

　　在安装边界的考量上，盖体内侧预留了2mm深度的走线槽，可以容纳3根直径0.8mm的传感器信号线，不需要额外在基座上开设走线孔，信号线从盖体端部的圆弧缺口处引出，缺口处做了R0.5的圆角处理，避免长期震动下割破线皮造成信号短路。盖体的上表面和基座安装后保持齐平，没有突出的结构，不会在输送物料经过时造成卡滞，表面做了哑光处理，避免车间照明光线反射干扰传感器的光信号接收。针对不同的应用场景，这款盖体的材质可以做适配调整，在普通干燥的装配车间场景下采用ABS注塑材质即可满足防护需求，成本低重量轻；在有切削液飞溅、温湿度变化大的机加工车间场景，可以更换为PC材质提升耐化学腐蚀性能；在有焊接飞溅的焊接工位场景，则可以更换为薄铝合金冲压材质，

　　避免焊渣烫坏盖体。结构上没有多余的装饰性特征，所有的圆角、倒角都是基于装配需求和应力释放要求设计，比如卡扣位置的内侧做了R1的过渡圆角，避免反复拆装导致卡扣根部断裂；盖体和基座贴合的侧面做了0.1mm的微凸筋，装配后靠凸筋和基座的过盈配合消除装配间隙，避免设备运行震动时盖体产生异响或是松动移位。在传感器模组的整体装配流程里，这类盖体属于最后装配的外围防护件，需要在传感器本体校准完成、走线固定完毕之后再进行卡装，安装时要注意将圆弧端朝向传感器的检测面一侧，避免盖体突出遮挡传感器的检测光路，影响检测精度。
