多孔位方块式冲孔加工定位夹具结构

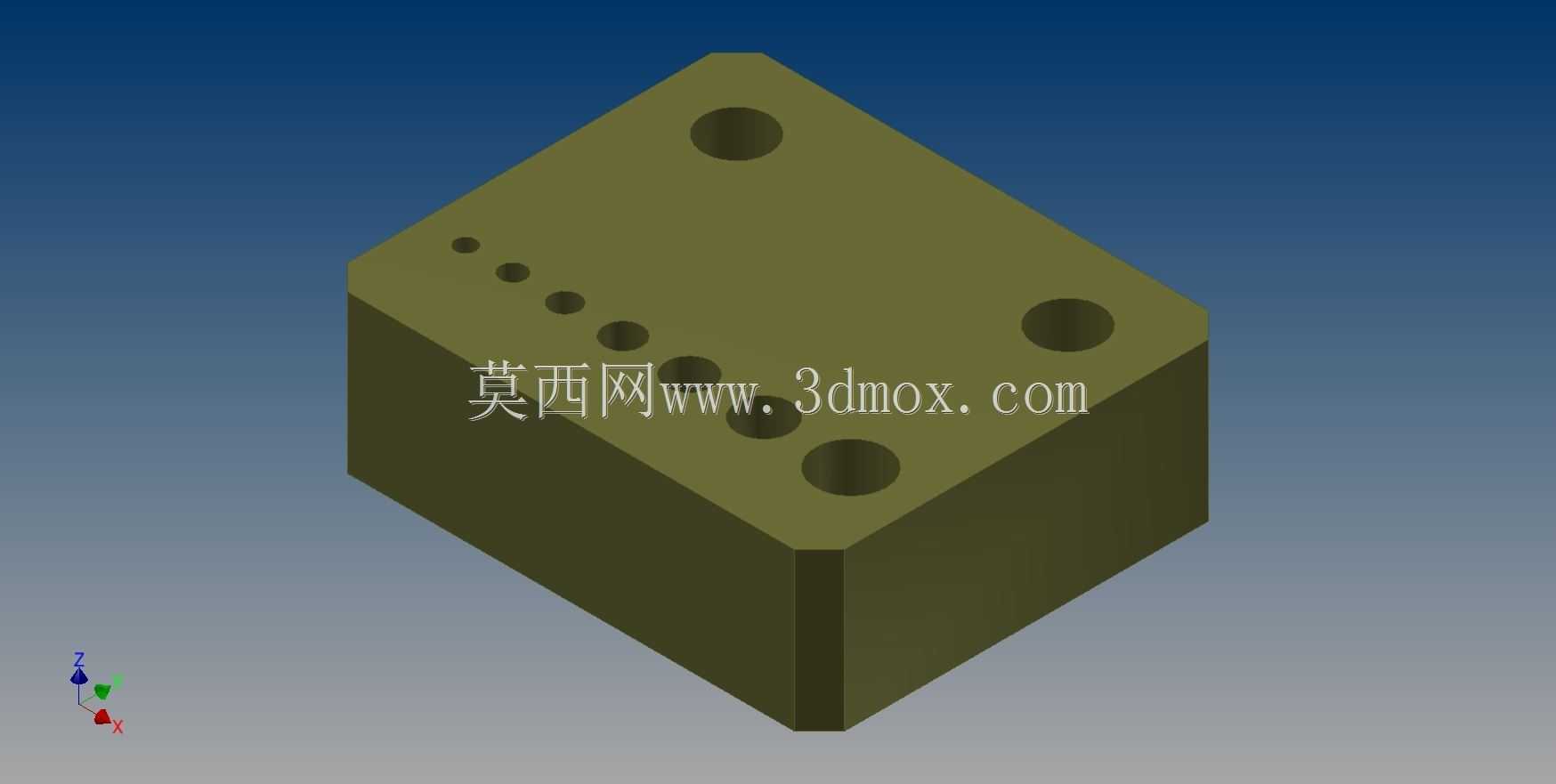

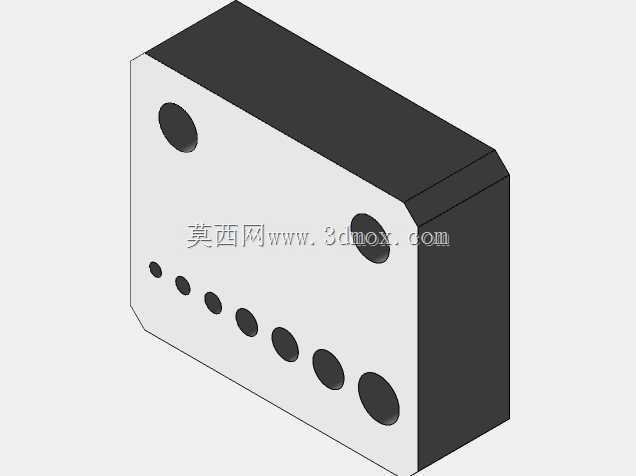

　　在冲压加工产线的冲孔工序里，这类方块式多孔定位夹具是小尺寸片状工件批量冲孔作业的核心定位部件，主要承担工件装夹定位、冲孔导向、承受冲裁反力的作用，常见于五金小件、电子接插件、小型钣金件的连续冲孔工位，适配普通曲柄压力机、小型台式冲床的安装接口，能有效避免冲孔过程中工件移位导致的孔位超差、孔边毛刺过大、工件翘曲变形等常见加工问题。从结构设计来看，整体采用一体式方块基体设计，材质选用45号钢调质处理，基体六个面均做精磨加工，平面度控制在0.02mm以内，保证安装时与设备工作台面的贴合度，减少装夹间隙带来的定位误差。基体顶面分布的多组不同直径的通孔，对应不同规格冲孔作业的冲头避让与导向需求，其中四个角位的大直径通孔为夹具自身的安装固定孔，

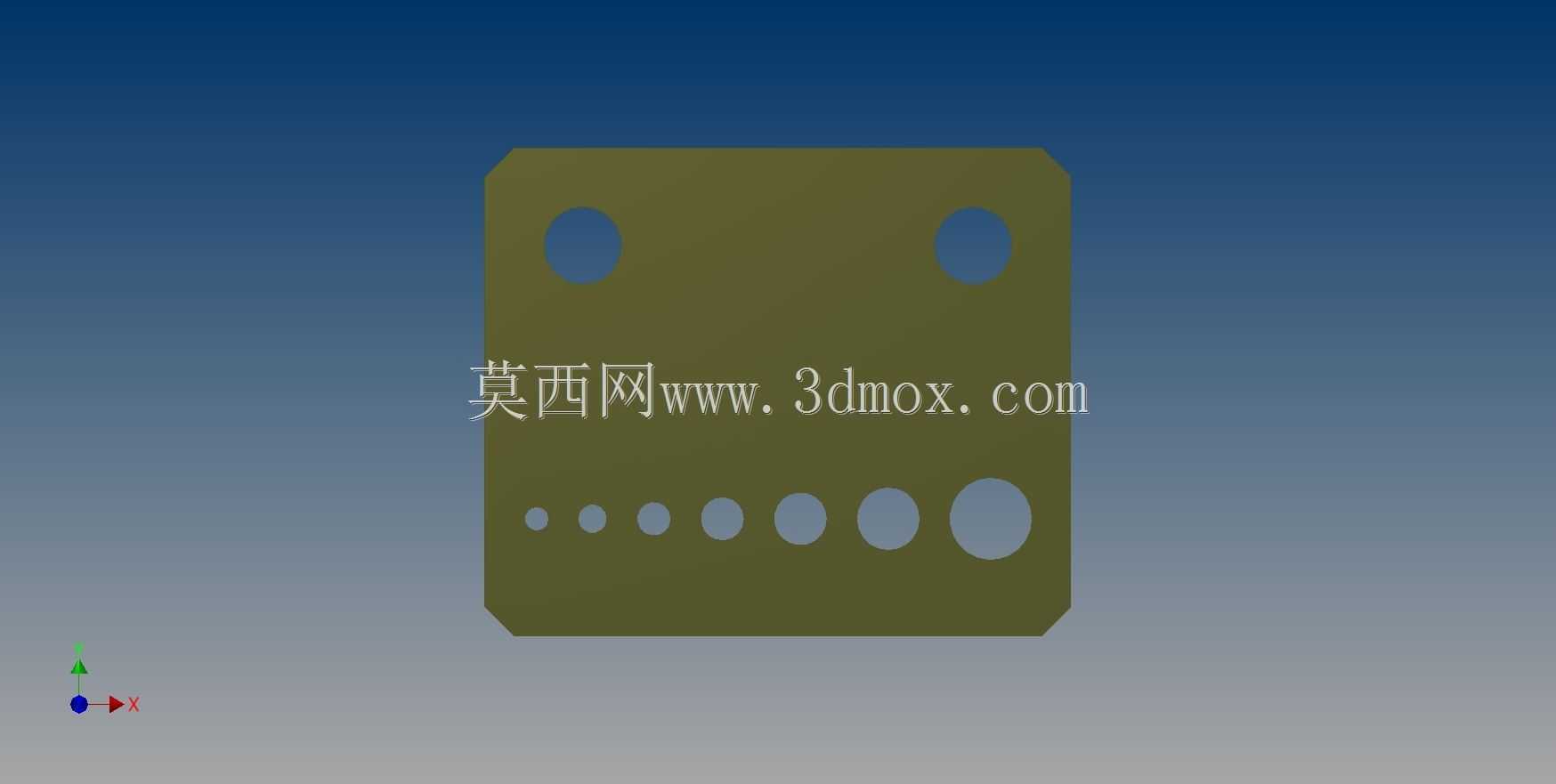

　　可通过内六角螺栓直接锁紧在冲床工作台的T型槽上，安装时需配合百分表打表校正，保证夹具基准面与冲头运动方向的垂直度误差不超过0.01mm/100mm，避免冲头偏磨折断。顶面沿直线排布的一组渐变直径小孔，是对应不同规格工件冲孔位的定位销孔与冲头导向孔，设计时孔位公差严格按照H7级精度加工，与配套定位销、导套的配合间隙控制在0.005-0.01mm之间，既保证装拆顺畅，又能将冲孔的位置度误差控制在0.03mm以内，满足IT7级加工精度要求。这类夹具的设计思路优先考虑刚性与换型便捷性，一体式方块结构相比拼接式夹具，不存在连接间隙带来的刚性衰减，在承受冲裁瞬时冲击力时形变量更小，长期使用后孔位精度保持性更好，

　　适合月产10万件以上的大批量连续生产场景。在安装边界上，整体为规整立方体结构，长宽高尺寸适配小型冲床的工作台安装空间，不需要额外制作过渡连接基板，直接装夹即可使用，夹具底部未做多余的凸起结构，可完全贴合工作台面，装夹后受力均匀，不会出现局部应力集中导致的基体变形。实际使用过程中，工件通过定位销快速定位在夹具顶面，依靠夹具上的避让孔保证冲头完成冲孔后不会磕碰夹具基体，同时基体的厚度经过冲裁力核算，能承受直径10mm以内Q235钢板冲孔时的最大反力，不会出现基体凹陷、开裂等失效情况。日常维护时，只需要定期清理孔内积存的冲孔废料、铁屑，在导向孔位置涂抹少量冲压润滑油，即可保证长期使用的精度稳定性，相比复杂的气动、液压夹具，

　　这类纯机械结构的冲孔夹具故障率更低，维护成本仅为复杂夹具的十分之一，非常适合中小五金加工企业的常规冲孔工序使用。在结构细节处理上，所有孔位的孔口均做了0.5mm的倒角处理，既避免工件装夹时被孔口锐边划伤，也能方便冲头导入导向孔，减少冲头的对位磨损，基体的棱边也做了R1的圆角处理，避免操作人员装夹工件时被锐边割伤，符合机械加工工装的安全设计要求。针对不同厚度的工件冲孔作业，只需要更换对应孔径的导套，不需要重新制作整套夹具，基体可以长期重复使用，大幅降低了工装制作成本，缩短了新产品导入时的工装准备周期。
