工业废气洗涤净化成套装置

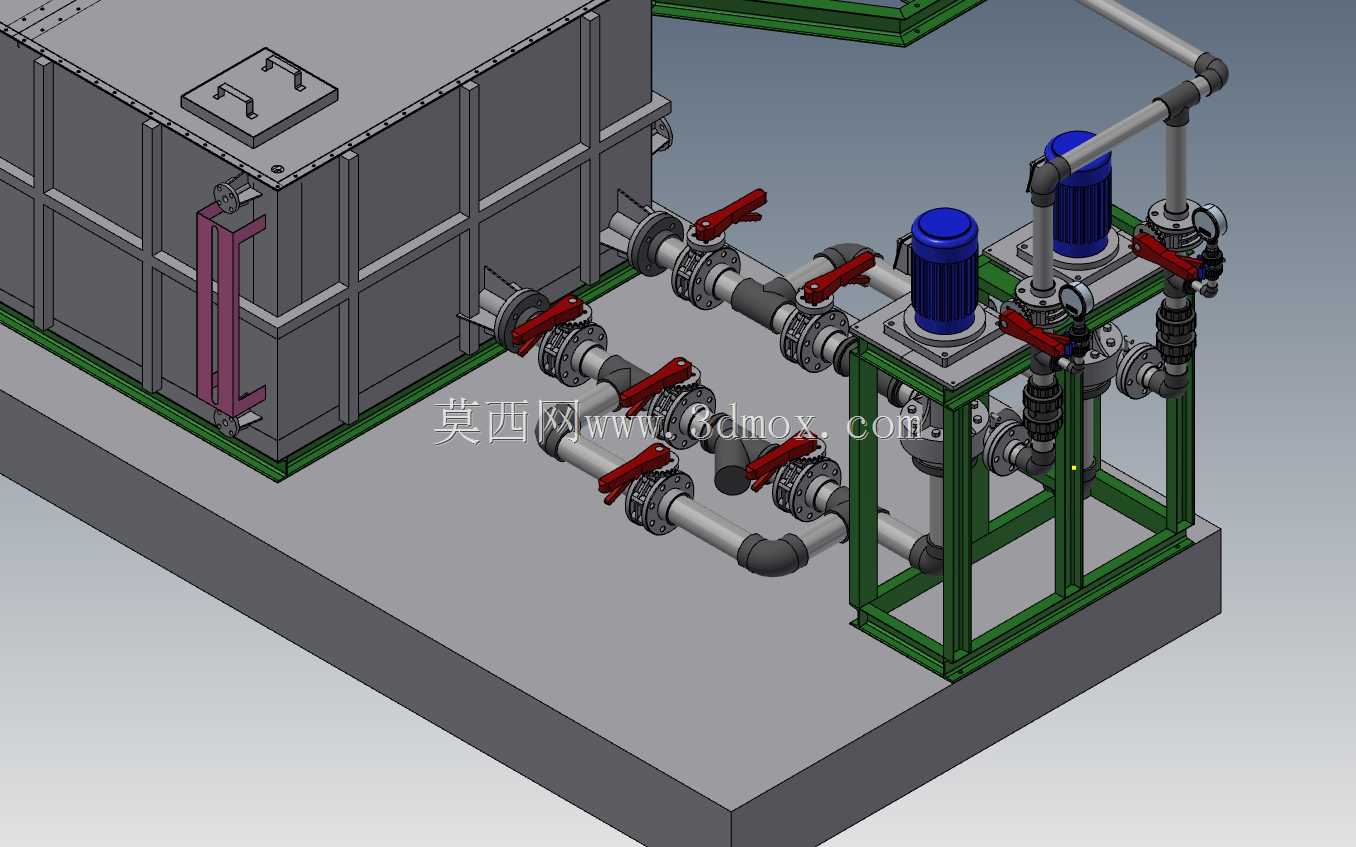

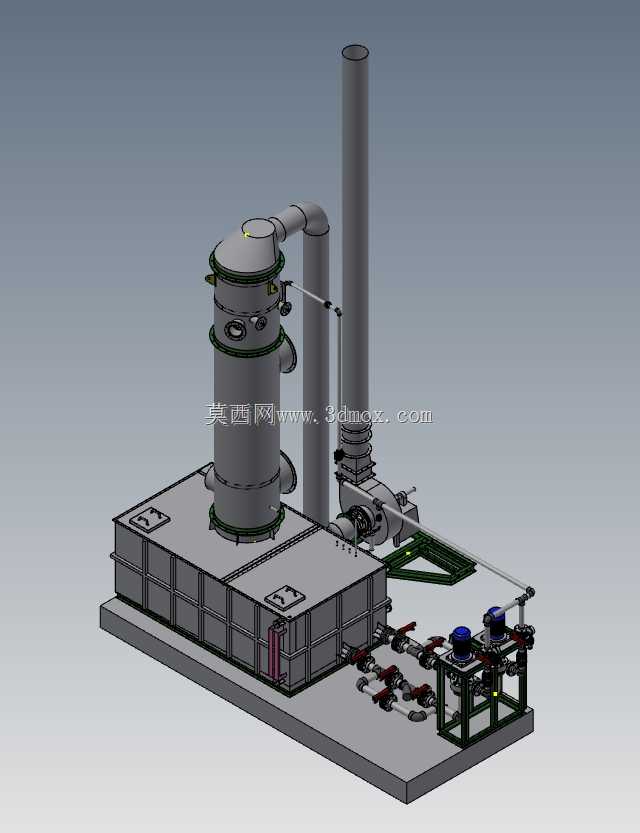

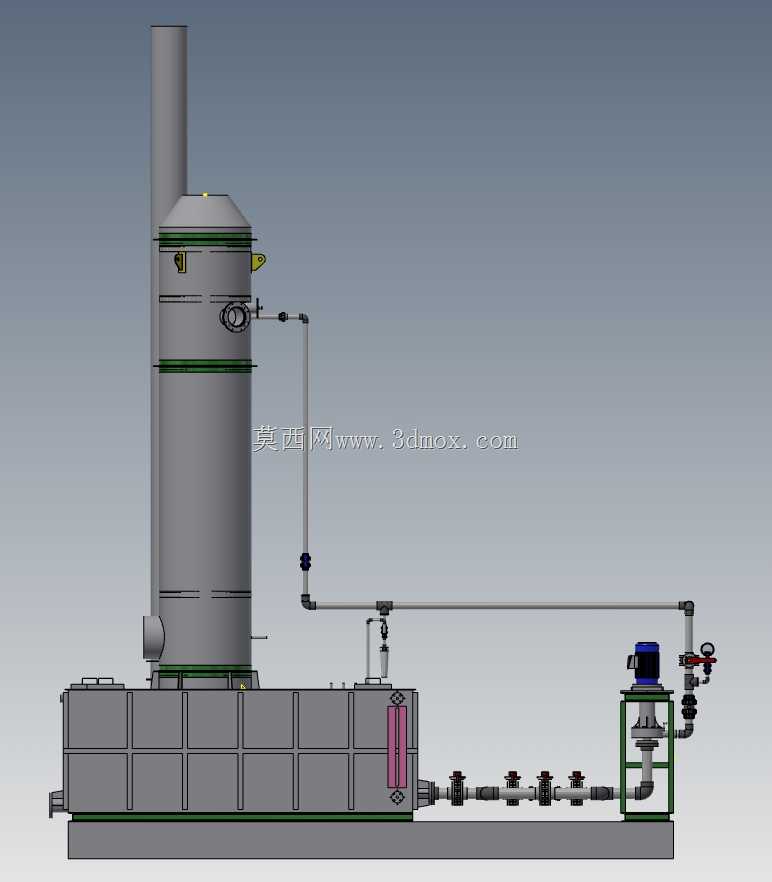

现场工况里含尘含雾的工业废气进入塔体时，气流偏载容易冲刷塔壁造成局部腐蚀，这套装置在进气段做了切向进风的导流结构，让气流沿塔壁旋流上升，既避免了高速气流直接冲击填料层造成填料偏移，也能让大粒径粉尘在离心作用下提前落入下部水箱，减少后续喷淋层的处理负荷。塔体法兰连接的位置特意留了3mm的密封余量，配套的耐腐橡胶垫片在装配时不需要额外涂胶就能满足负压工况下的密封要求，后期检修拆换塔内填料时，拆开法兰不会出现垫片粘死在密封面的问题，能大幅缩短现场维护的停机时间。下部的循环水箱做了分格设计，沉淀区和泵吸区之间用溢流挡板隔开，喷淋下来的带尘废水先在沉淀区沉降大颗粒杂质，上清液溢流到泵吸区再被循环泵打回喷淋层，避免了废水中的杂物堵塞喷淋头，也减少了泵体叶轮的磨损。配套的管路上在阀门和泵体的连接位置都加了活接接头，现场配管时不需要强行掰动管道对齐螺栓孔，就算后期管路出现轻微沉降，活接的调节余量也能抵消错位应力，不会出现管路焊缝被拉裂的隐患。排气筒和塔体的连接位置做了变径过渡段，顺着气流方向逐渐扩大通径，降低排气流速的同时减少了风阻带来的能耗，排气筒底部的排液口直接接回水箱，能把筒壁凝结的液体导回循环系统，避免积液顺着筒壁流到设备底座造成腐蚀。底座的型钢框架在焊接时提前做了挠度校核，满载水箱和塔体的重量时，底座的变形量控制在1mm以内，上面铺设的钢板不会因为长期承重出现凹陷积水，配套的管架和泵组安装位都在底座上预留了定位孔，现场安装时不需要重新放线测量，直接拧上螺栓就能完成定位，能减少一半的现场安装工时。塔体上的观察窗特意选了快开式结构，不需要拆一圈螺栓就能打开观察内部喷淋和填料的状态，日常巡检时能快速判断是否存在喷淋头堵塞、填料板结的问题，观察窗的密封压条做了内嵌式设计，长期暴露在户外也不会出现紫外线老化开裂的问题。
