工业用斜向通行梯结构三维设计

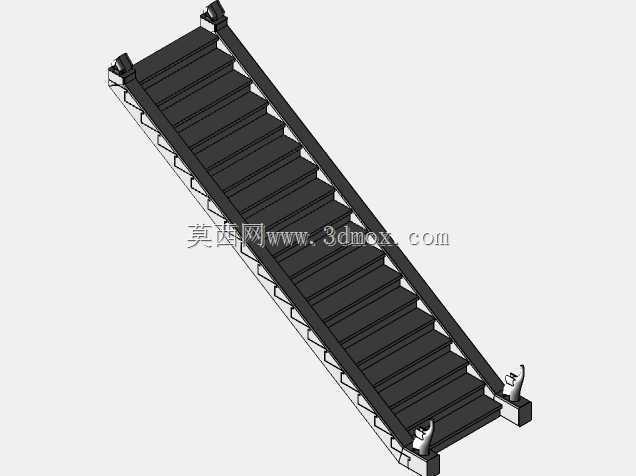

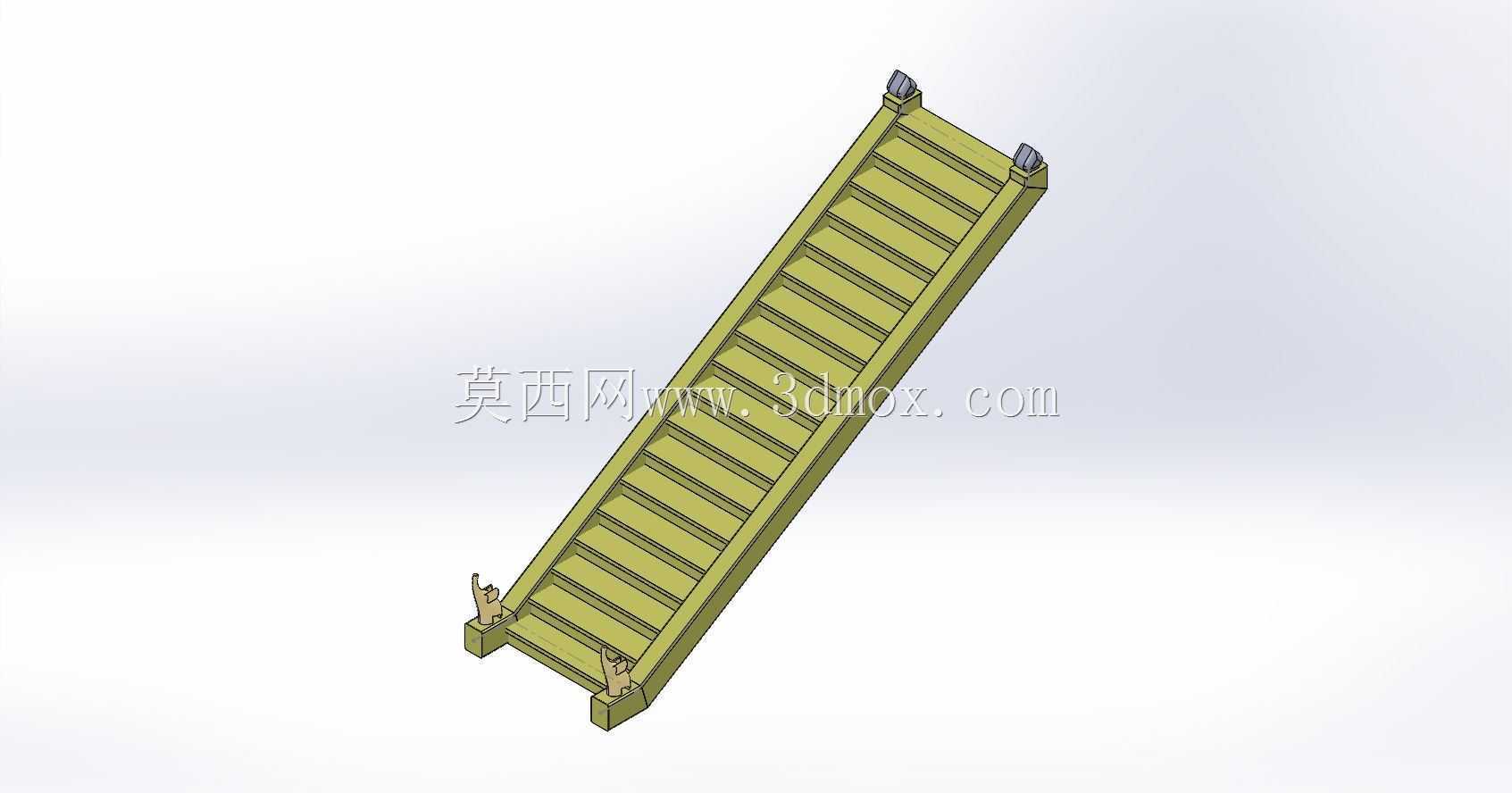

　　这款斜向通行梯的设计，最初是针对工业厂区内固定高差点位的人员通行需求开发的，常见于设备操作平台与地面之间的高差衔接、厂房二层连廊的上下通行、仓储区域高位货架的日常巡检登高场景，区别于临时移动梯，这类固定安装的斜梯在长期使用场景下的结构可靠性、通行舒适度是设计阶段的核心考量点。从结构设计逻辑来看，整体采用双侧梁承力的框架结构，梯梁作为核心承力构件，选用等截面型材弯折成型，两端分别设置上下安装支座，上支座对应高位平台的预埋安装点位，下支座落地固定在硬化混凝土地面，安装时需保证双侧梯梁的平行度偏差控制在合理范围内，避免梯步安装后出现倾斜、受力不均的问题。梯步采用防滑踏步结构，踏步表面做防滑纹理处理，每级踏步的高度、

　　踏面深度均按照人体工程学通行标准设置，保证人员上下行走时步幅自然，不会出现踏空、磕碰的情况，踏步与梯梁之间采用满焊连接，焊缝位置做打磨处理后整体做防腐涂装，适配工业厂区多粉尘、偶尔有腐蚀性介质的使用环境。梯段顶端设置的连接支座带有定位销结构，安装时可先通过定位销完成梯段与高位平台的预定位，再穿入固定螺栓完成紧固，降低高空安装作业的难度，底端支座预留长条形安装孔，可适配地面基础的少量安装偏差，避免基础施工误差导致梯段无法顺利安装。从安装边界来看，这款梯段适配的垂直高差为固定区间，安装时梯段与水平面的夹角控制在安全通行的角度范围内，既不会因为角度过陡导致上下通行费力，也不会因为角度过缓占用过多的地面安装空间，

　　梯段整体宽度满足单人正常通行、携带小型工具的需求，双侧梯梁外侧预留有防护栏杆的安装接口，实际使用场景中可根据现场安全规范要求加装侧防护栏，进一步提升通行安全性。在建模过程中，所有构件的连接位置均按照实际焊接、螺栓连接的工艺要求做了细节还原，比如梯梁与踏步的连接位置预留了焊接收缩余量，安装支座的螺栓孔位尺寸、孔距均符合通用紧固件的安装标准，导出的模型可直接用于后续的工程出图、安装模拟，也可作为厂区整体布局规划中的配套设施模型使用，在做厂区三维布局时，可直接调用该模型匹配不同的高差点位，快速完成通行路径的规划布置。针对不同的使用场景，这款梯的结构也可做适应性调整，比如在有重载通行需求的场景下，可加厚梯梁的型材壁厚，加大踏步板材的厚度，

　　在户外使用场景下，可将表面涂装更换为户外耐候型涂层，踏步更换为格栅式防滑结构，避免雨天踏步表面积水打滑。实际工程应用中，这类固定斜梯相比垂直爬梯，通行效率更高，人员上下时的体力消耗更小，适合日常高频次通行的点位，相比混凝土结构的楼梯，钢结构梯的安装速度更快，自重更轻，对高位平台的载荷要求更低，在旧厂区改造、新增设备操作平台的配套通行设施场景中应用十分广泛。建模时对每个构件的装配关系都做了约束处理，可直接做运动干涉检查，模拟安装过程中是否会出现构件碰撞的问题，提前排查安装阶段可能出现的问题，减少现场安装的返工量。
