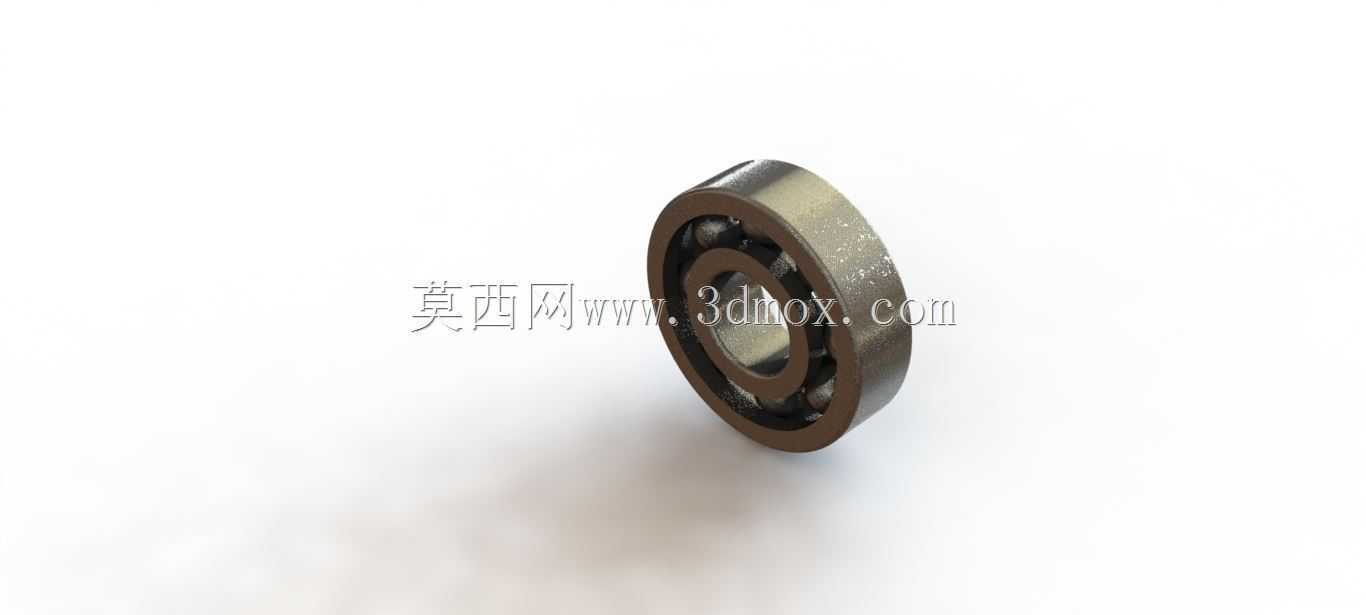

深沟球滚动轴承52/20结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:610551
  • 深沟球滚动轴承52/20结构设计
  • 深沟球滚动轴承52/20结构设计
  • 深沟球滚动轴承52/20结构设计
  • 深沟球滚动轴承52/20结构设计
  • 深沟球滚动轴承52/20结构设计

  在各类旋转传动机构的设计选型中,滚动轴承是承担径向载荷、约束轴系径向窜动的核心支撑零件,这款52/20规格的深沟球轴承,常被应用在中小功率传动箱、小型电机输出端、精密仪器仪表的旋转轴系、轻工自动化设备的从动辊组等场景中,能够在中等转速工况下长期稳定运行,为旋转构件提供低摩擦阻力的回转支撑。从实际工程应用的角度看,这类轴承的选型匹配直接决定了轴系的运行精度与使用寿命,很多现场出现的轴系异响、回转卡顿、温升过快问题,往往都和轴承尺寸匹配不当、安装边界预留不足有直接关联。

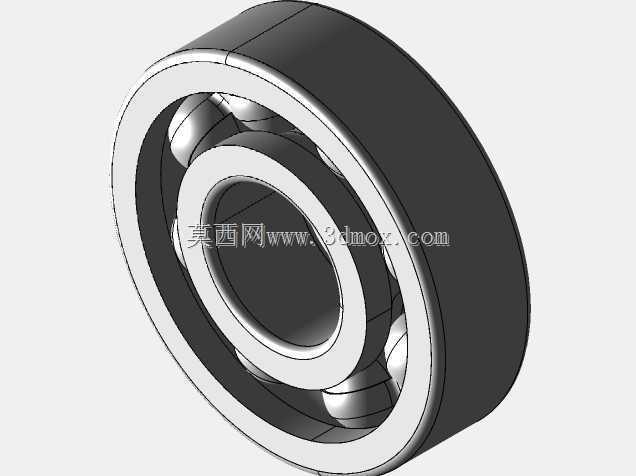

  这款轴承的核心尺寸参数经过标准化校核,内径为22毫米,适配直径22毫米的光轴或者阶梯轴轴颈安装位,安装时需要注意轴颈的表面粗糙度要控制在Ra0.8到Ra1.6之间,轴肩的高度不能超过轴承内圈的倒角高度,避免装配时轴承无法贴靠轴肩定位,或者运行过程中轴肩与保持架发生摩擦干涉。轴承的外径为52毫米,适配安装座的轴承孔公差一般选用H7级,轴承孔的同轴度需要严格控制,否则会导致轴承内外圈出现偏斜,滚动体受力不均,大幅缩短轴承的实际使用寿命。轴承的整体厚度为15毫米,对应的轴向安装空间预留不能小于这个尺寸,同时要考虑轴承运行过程中的热膨胀余量,在一端轴承的外圈侧预留0.1到0.3毫米的轴向窜动间隙,避免温升后轴系伸长导致轴承被轴向卡死。

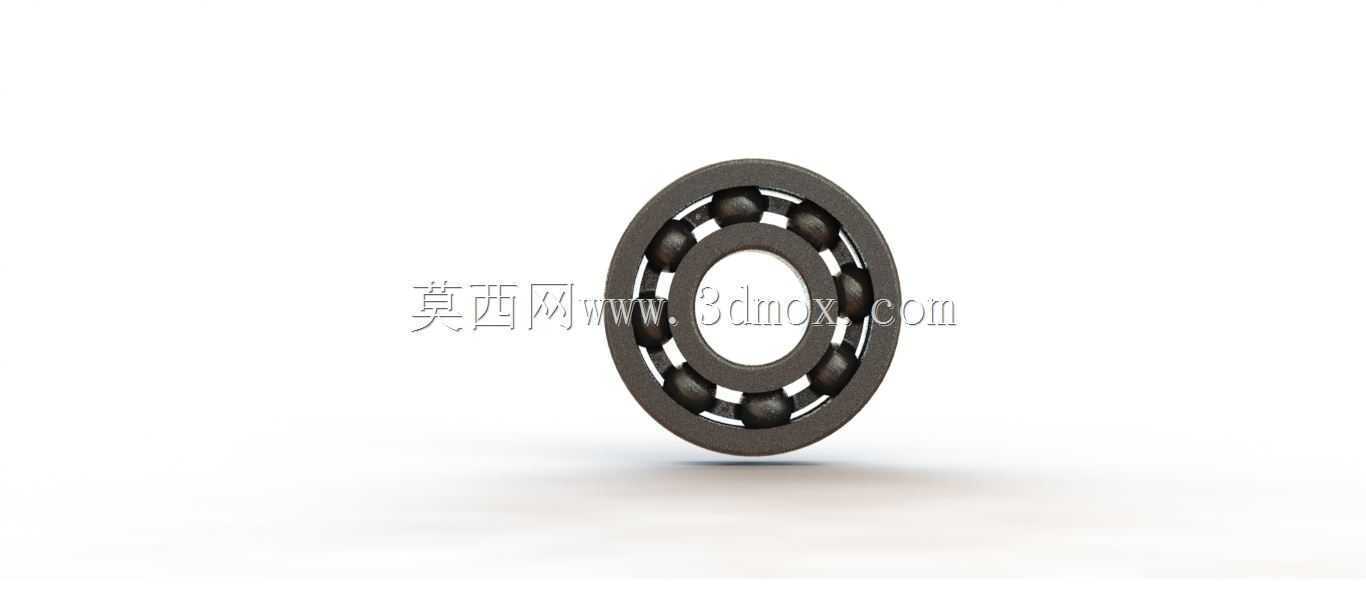

  从结构设计思路来看,这款轴承采用典型的深沟球结构,内外圈都加工有连续的弧形滚道,滚道的曲率半径略大于滚动体的半径,能够让滚动体在滚道内实现顺畅的纯滚动,同时可以承受一定比例的双向轴向载荷,相比只能承受纯径向载荷的滚针轴承,这类深沟球轴承的适用场景更宽泛,不需要额外设置轴向定位的止推结构就能满足多数中小载荷轴系的固定需求。保持架采用浪形冲压结构,均匀分隔每一颗钢质滚动体,避免滚动体之间直接接触产生额外的摩擦磨损,保持架的兜孔间隙经过合理设计,既不会让滚动体在兜孔内出现过大的窜动产生异响,也不会因为间隙过小卡滞滚动体的正常滚动。

  在实际装配环节,这类轴承的压装需要采用专用套筒抵住内圈端面进行压装,禁止通过敲击外圈的方式将轴承装到轴颈上,否则会导致滚道出现压痕、滚动体受损,装配前需要在轴承滚道内填充适量的锂基润滑脂,润滑脂的填充量一般控制在轴承内部空腔容积的三分之一到二分之一,过多的润滑脂反而会导致轴承运行过程中温升过高,润滑脂过早失效。如果是应用在有粉尘、水汽的工况场景,还需要在轴承外侧搭配对应的密封圈或者防尘盖,阻挡外界杂质进入滚道内部,避免磨粒磨损加速轴承的精度衰减。

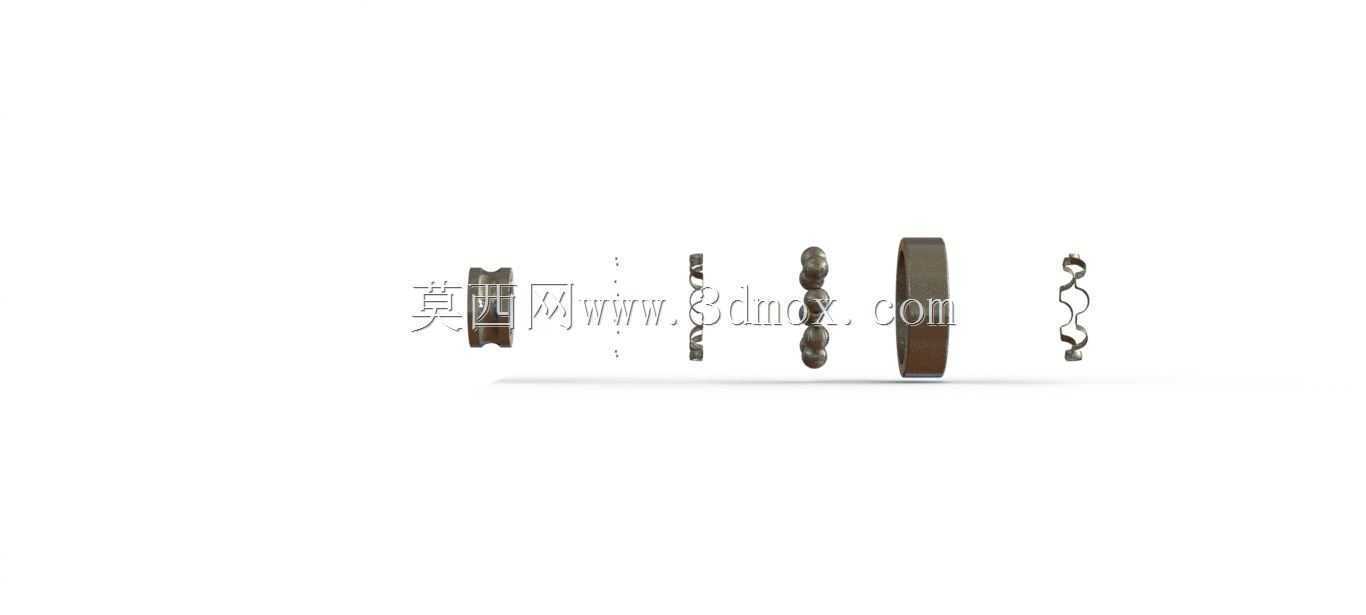

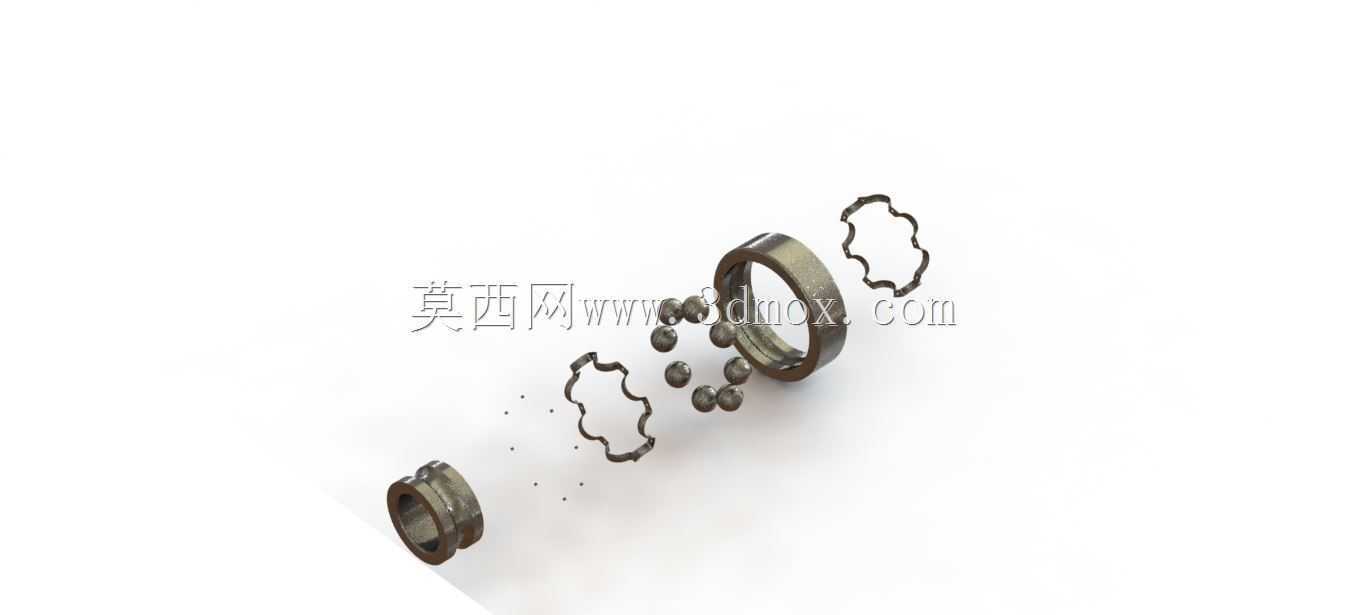

  从建模逻辑来看,这款轴承的三维建模过程完全贴合实际加工工艺顺序,先通过旋转特征生成内外圈的基础轮廓,再通过扫掠或者旋转切除的方式加工出滚道结构,之后按照滚动体的数量与节圆直径进行圆周阵列,生成所有的钢球滚动体,最后构建浪形保持架的结构,完成整体装配。建模过程中需要严格控制各零件之间的配合间隙,滚动体与内外圈滚道之间保留合理的接触模拟间隙,保持架与滚动体、内外圈之间不能出现干涉,这样生成的三维模型才能直接用于后续的装配干涉检查、运动仿真模拟,也能导出工程图用于加工工艺的编制,给实际生产装配提供准确的尺寸参考。很多新手工程师在做轴承建模的时候,往往会忽略滚道曲率、倒角尺寸这些细节,导致建出来的模型和实际采购的标准件尺寸存在偏差,后续装配的时候就会出现轴肩干涉、轴承座孔不匹配的问题,反而拖慢了整体的设计进度。

  在设备维护场景中,这类轴承的失效形式主要有疲劳点蚀、磨粒磨损、保持架断裂这几种,日常巡检的时候可以通过听针判断轴承的运行声响,如果出现不规则的异响,就需要及时停机检查轴承的游隙是否变大、滚道是否出现损伤,定期补充或者更换润滑脂,能够有效延长轴承的更换周期,降低设备的运维成本。对于精密仪器类的应用场景,还可以选用精度等级更高的P5或者P4级轴承,能够满足更高的轴系回转精度要求,适配高精度检测、精密传动的使用需求。
