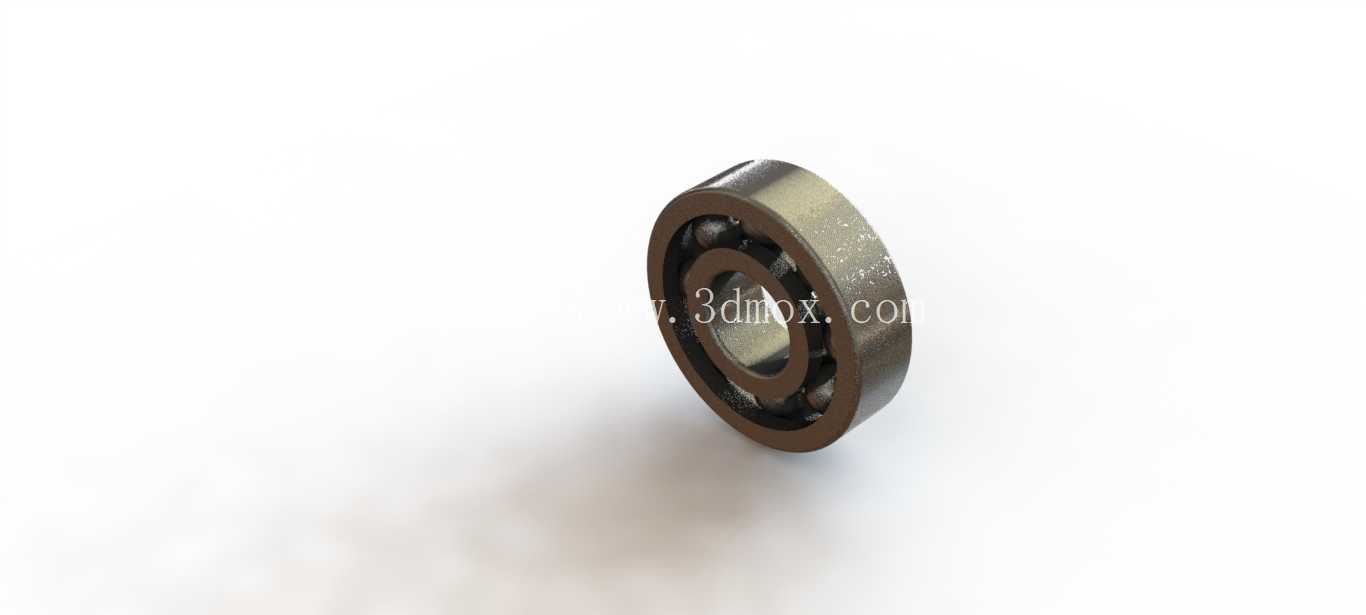

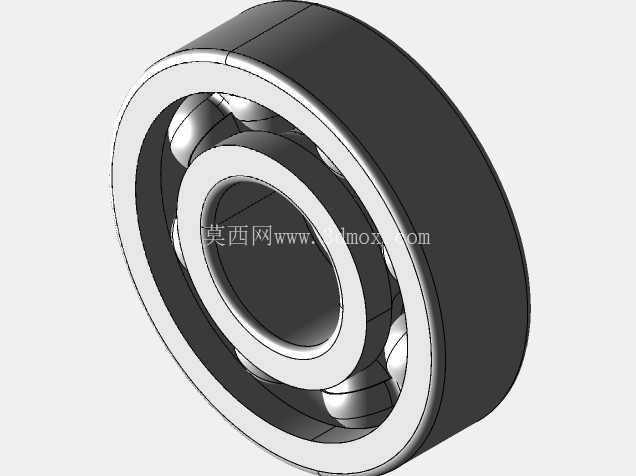

深沟球向心轴承52/20结构三维建模

在各类旋转传动机构的设计环节中，支撑类零部件的选型与建模直接决定了整套设备的运行稳定性与寿命表现，这款内径22mm、外径52mm、厚度15mm的向心深沟球轴承，是中等载荷传动场景中应用极广的标准支撑元件。从实际应用场景来看，这类轴承常出现在中小型电机输出端、农用机械传动辊轴、轻工输送线托辊、家用机电产品的旋转支撑位，既可以承受稳定的径向载荷，也能在一定范围内承受双向的轴向载荷，适配转速区间覆盖中低速到常规高速传动需求，对安装座的同轴度公差要求处于中等水平，不需要额外设计复杂的预紧调整结构就能获得稳定的运行表现。

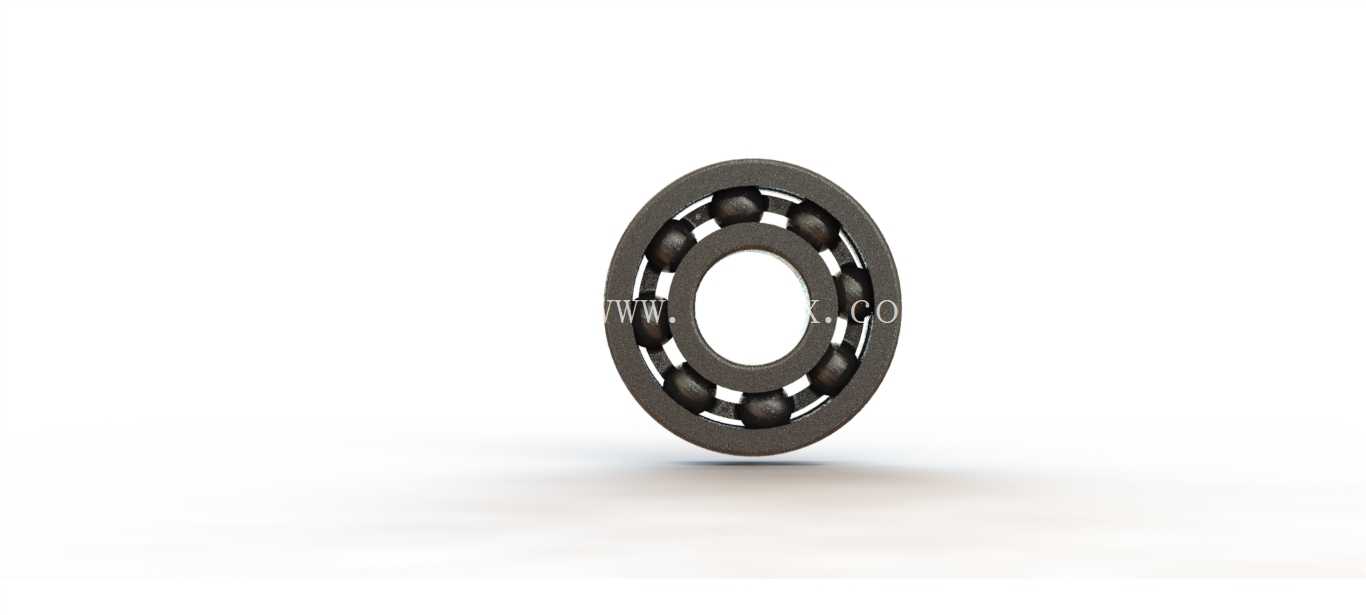

从结构设计思路来看，这款轴承采用经典的深沟滚道设计，内圈与外圈的滚道曲率略大于滚动体直径，既保证滚动体在滚道内的顺畅滚动，又能预留合理的接触应力释放空间，避免长期运行出现滚道点蚀。保持架采用浪形冲压结构，均匀分隔每一颗钢质滚动体，防止滚动体在运转过程中出现相互摩擦、卡滞的问题，同时控制滚动体的轴向窜动量，保证旋转过程中的同轴度精度。建模过程中需要重点关注滚道的曲率匹配关系，内圈滚道的圆心偏移量、外圈滚道的圆弧半径都需要和滚动体直径形成合理的配合间隙，间隙过大会导致旋转过程中出现径向窜动，影响传动精度，间隙过小则会增大运转阻力，加剧磨损发热，缩短轴承的实际使用寿命。

从安装边界来看，这款轴承的内圈与轴的配合常采用基孔制过渡配合，适合轴径22mm的旋转轴安装，安装时内圈随轴同步旋转，外圈与轴承座孔采用基轴制过渡配合，固定在安装座内不随轴转动。轴向定位通常采用轴用弹性挡圈配合孔用挡圈，或者通过轴肩与座孔台阶实现轴向限位，不需要额外设计复杂的锁紧结构。安装过程中需要注意，敲击装配时作用力不能直接作用在滚动体与保持架上，需通过专用套筒将力传递到对应的配合套圈上，避免滚道出现压痕、保持架变形等问题，影响后续使用。

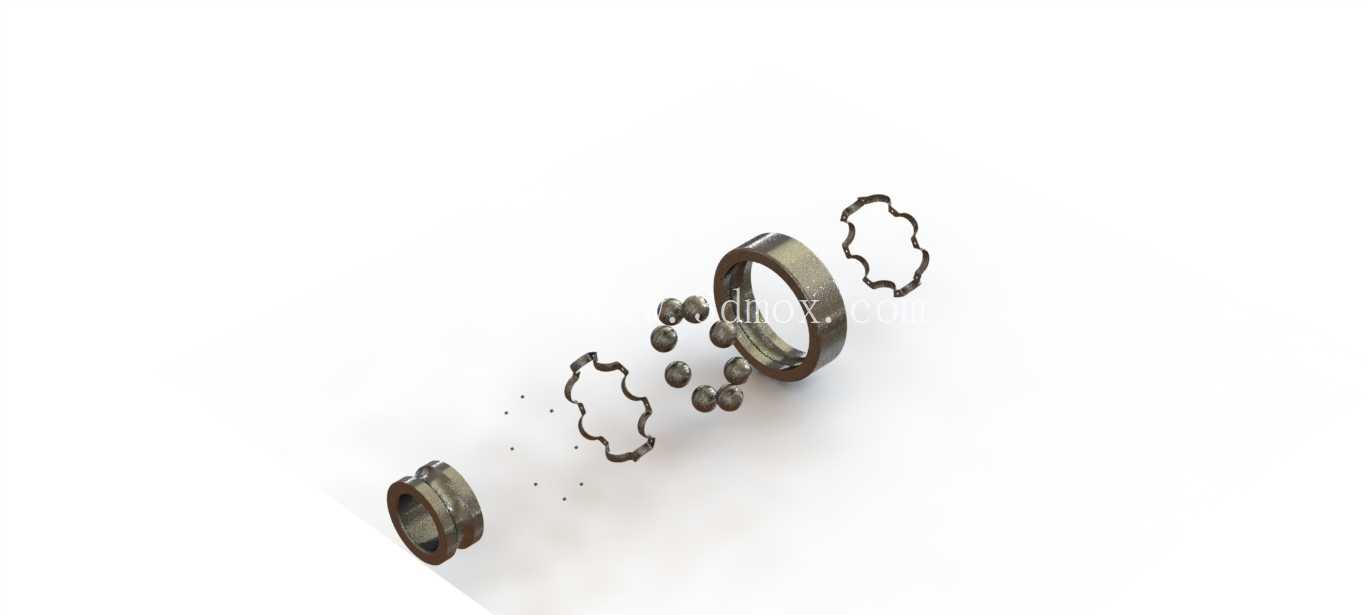

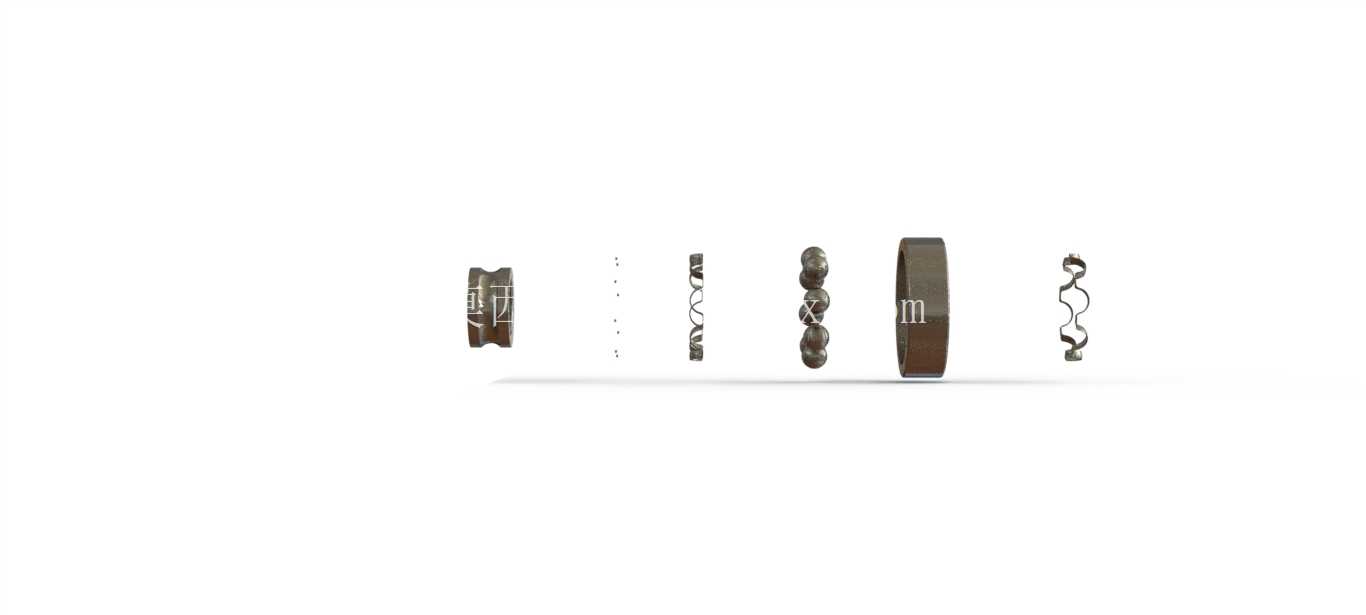

在三维建模的细节处理上，需要还原轴承各部件的装配关系，滚动体与内外圈滚道之间保留合理的装配间隙，保持架的兜孔结构要完全贴合滚动体的球面轮廓，保证每颗滚动体都能在兜孔内自由转动，同时不会出现脱出的问题。倒角与圆角的处理也需要符合实际加工工艺，内圈与外圈的端面倒角要满足装配导向需求，避免安装时刮伤轴与座孔的配合面，滚道边缘的圆角要平滑过渡，减少应力集中，提升轴承的抗冲击载荷能力。这类标准件的建模精度会直接影响后续整机装配的干涉检查结果，准确还原尺寸参数与装配间隙，才能在虚拟装配阶段提前发现安装位的尺寸匹配问题，减少后续实物试制阶段的修模工作量，提升整体设计效率。
