石灰石破碎线停机坪给料改造装置

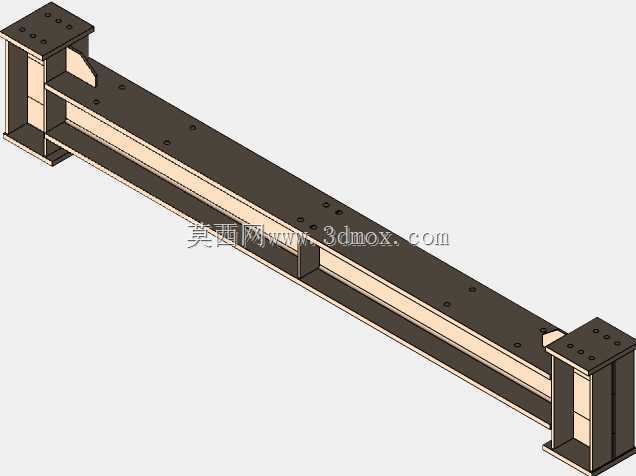

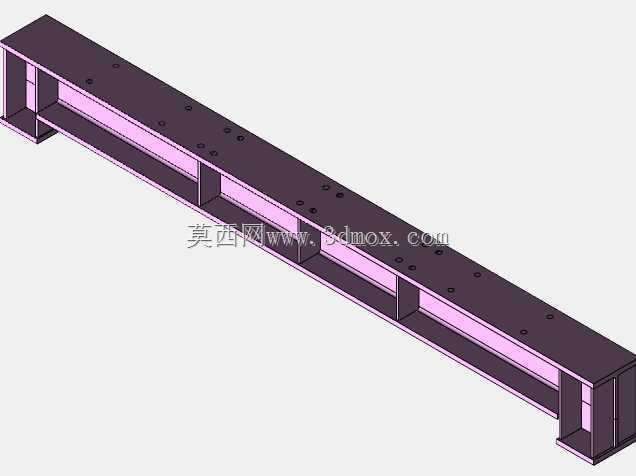

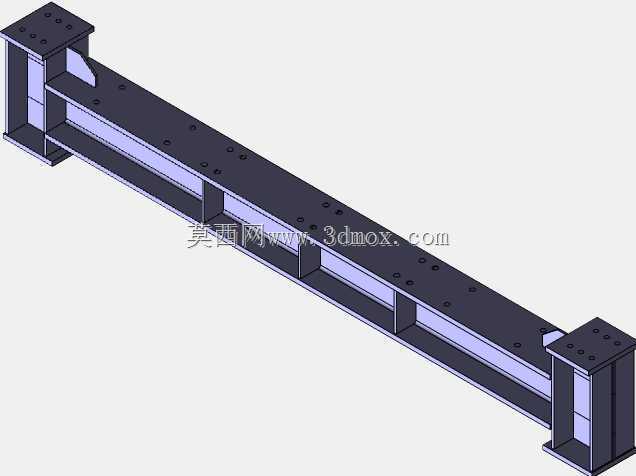

　　在砂石骨料生产的破碎工段，石灰石从堆场经中转环节进入破碎机的进料段，往往会因为来料不均、大块卡料、停机状态下积料堆积等问题，导致破碎机开机负载骤增，甚至出现堵料、锤头冲击过载的故障，这套改造型停机坪给料装置，就是针对现有破碎线进料端的痛点做的定向结构优化，适配常规中型反击破或颚破的进料口衔接需求。从现场安装边界来看，整套装置沿物料输送方向的总长度控制在6.8米，横向有效接料宽度为2.4米，底部机架采用16号槽钢焊接成型，机架支腿的安装孔位预留了±50mm的高度调节余量，能够适配不同现场的土建基础高差，不需要重新做大规模的基础浇筑，直接在原有停机坪的预埋钢板上焊接固定即可，改造施工周期可以压缩到2个班组日，不会造成生产线长时间停摆。

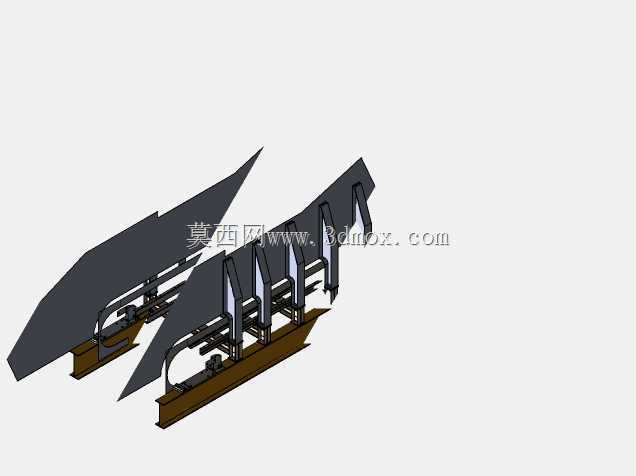

　　装置的核心功能是在破碎机停机维护、临时待料的时段，承接前端输送带卸下的石灰石物料，避免物料直接堆积在破碎机进料口上方造成开机闷车，同时在破碎机恢复运行时，能够通过自身的往复推送结构，将暂存的物料均匀、连续地送入破碎腔，替代传统的人工扒料、装载机补料的作业模式，大幅降低岗位工人的劳动强度，也避免装载机上料时大块物料对破碎机进料溜槽的冲击损伤。设计过程中，首先核算了石灰石的堆积密度，按每立方米1.6吨的参数，给料槽的有效暂存容积设定为4.2立方米，能够承接前端输送带10分钟左右的来料量，足够覆盖破碎机常规的临时故障排查、锤头检查的停机时长，不需要前端输送线同步停机，减少整条生产线的空转等待损耗。给料推送结构采用多组平行布置的推料臂，推料臂的工作面贴有12mm厚的耐磨锰钢衬板，衬板通过沉头螺栓固定，磨损后可以快速更换，不需要整体更换推料结构；推料臂的驱动端采用曲柄连杆传动，相比振动给料的结构，在处理大块度石灰石（最大进料粒度控制在600mm以内）时，不会出现物料卡滞在振动槽体缝隙的问题，传动部件全部布置在机架侧面的密封护罩内，避免现场粉尘进入铰接点造成磨损加快。装置的导料侧板采用倾斜15度的外扩设计，接料端的开口宽度比前端输送带的卸料滚筒宽度宽出400mm，能够承接输送带跑偏时散落的物料，不会出现撒料漏料的问题；侧板与推料臂的运动间隙控制在5mm以内，间隙处加装了可更换的橡胶密封条，避免细颗粒石灰石卡入运动副造成卡阻。考虑到现场露天作业的工况，

　　整套装置的所有钢结构件都做了抛丸除锈后喷环氧富锌底漆加聚氨酯面漆的处理，翻新改造的结构件全部做了焊缝探伤检测，关键受力位置的焊缝高度不低于母材厚度，避免长期受物料冲击出现焊缝开裂的问题。在安装适配性上，装置的出料端可以直接对接破碎机的现有进料溜槽，出料口的高度可以通过支腿调节，适配不同型号破碎机的进料口中心高度，不需要额外改造溜槽结构；推料频率可以通过配套的减速电机变频调节，根据破碎机的实际负载调整给料速度，当破碎机电流达到额定值的85%时，可以自动降低推料频率，避免过载喂料，当电流低于额定值的60%时，提高推料速度，保证破碎效率最大化。和传统的重型板式给料机相比，这套改造装置的结构更轻量化，整体自重控制在3.2吨，

　　对现场基础的承重要求更低，而且运动部件更少，日常维护只需要定期给铰接点加注润滑脂、检查衬板磨损量即可，维护成本比板式给料机降低60%以上；和振动给料机相比，它的暂存能力更强，能够在停机状态下承接来料，不需要前端输送线联锁停机，更适合中小型砂石生产线的旧线改造场景，不需要对现有生产线的布局做大规模调整，就能解决停机积料、给料不均的核心痛点。在结构细节设计上，推料臂的前端做了30度的倒角处理，推送大块物料时能够产生向上的分力，避免大块物料被推料臂顶住卡滞在槽体内；机架底部预留了清料口，日常巡检时可以快速清理掉落入机架底部的细料和粉尘，避免积料堆积托住运动部件造成运行阻力增大；所有的外露转动部位都加装了安全防护网，符合砂石生产现场的安全规范，避免人员误触造成安全事故。
