4.4米外径熟料窑杠杆式热端密封结构

　　在水泥熟料煅烧生产线中，回转窑作为核心热工设备，长期处于倾斜旋转、高温重载的运行状态，窑体端部与固定烟室之间的环形间隙密封，直接影响整条生产线的热效率与运行稳定性。这套适配4.4m外径回转窑的杠杆式热端密封结构，正是针对大直径熟料窑的运行特性开发的接触式密封方案，解决传统密封在大尺寸窑体上易出现的漏风、漏料、密封件磨损快的问题。

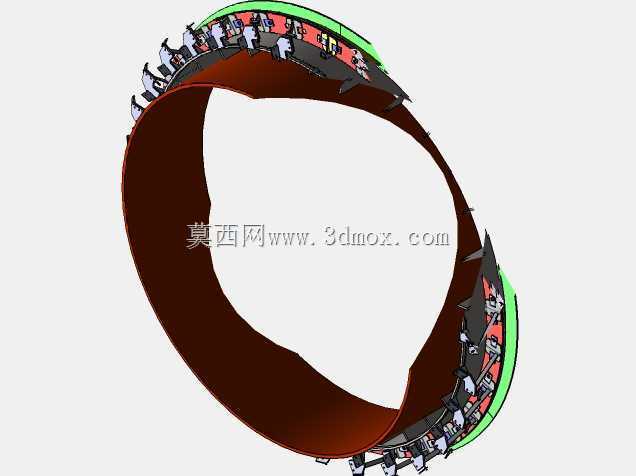

　　从实际应用场景来看，该密封结构安装于回转窑热端出料侧，也就是窑体与窑头罩衔接的环形缝隙位置，运行时窑体自身存在轴向窜动、径向圆跳动、筒体椭圆变形等复杂位移，常规的迷宫密封、石墨块密封在4m级大直径窑体上，很难长期保持均匀的贴合压力，容易出现局部间隙过大漏入冷风，或是局部压力过大加速密封件磨损的问题。这套杠杆式密封采用多组独立杠杆配重单元沿窑体圆周均匀排布，每个密封单元都能独立跟随窑体的径向跳动、轴向窜动做出自适应调整，始终让密封摩擦面与窑体上的密封摩擦环保持稳定的贴合压力，不会因为窑体的运行位移出现局部脱开的情况。

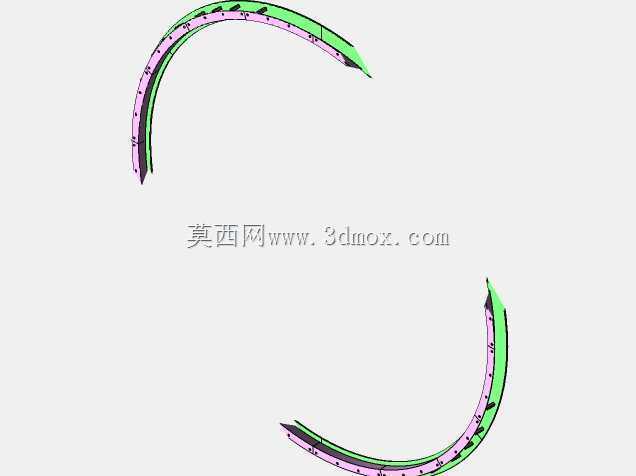

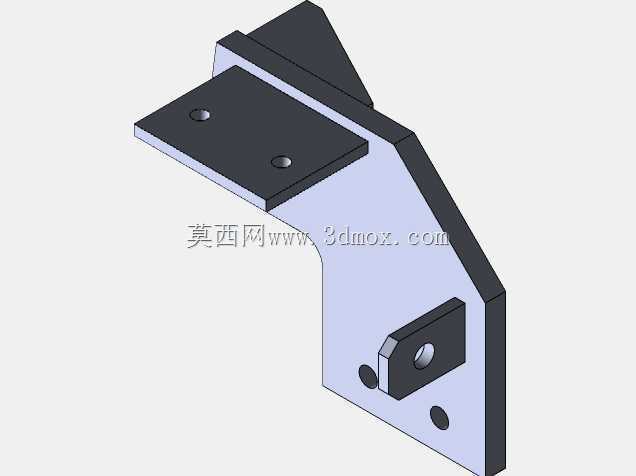

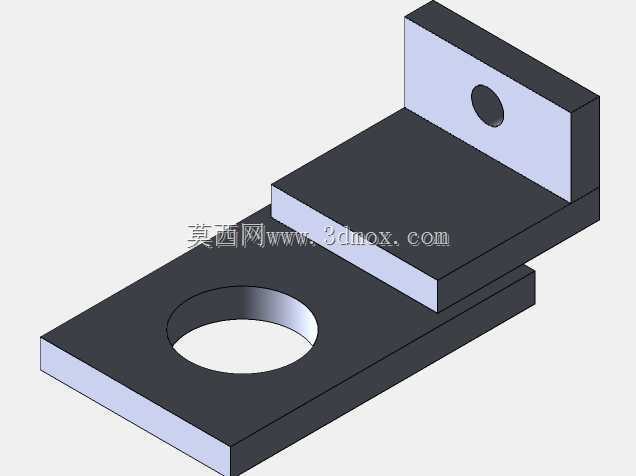

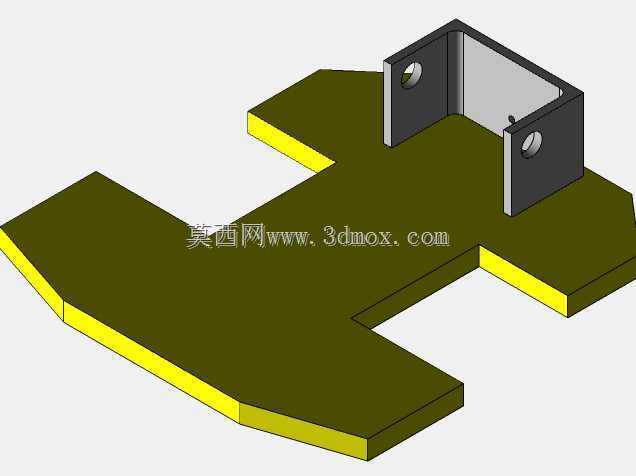

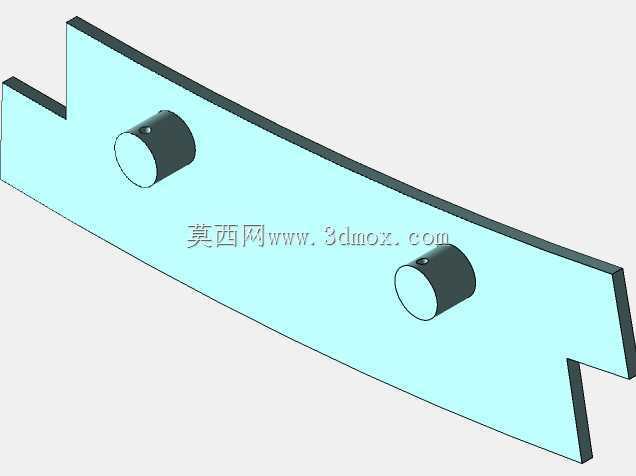

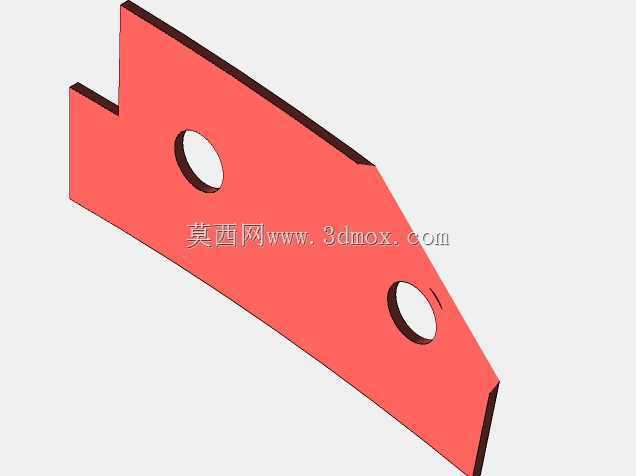

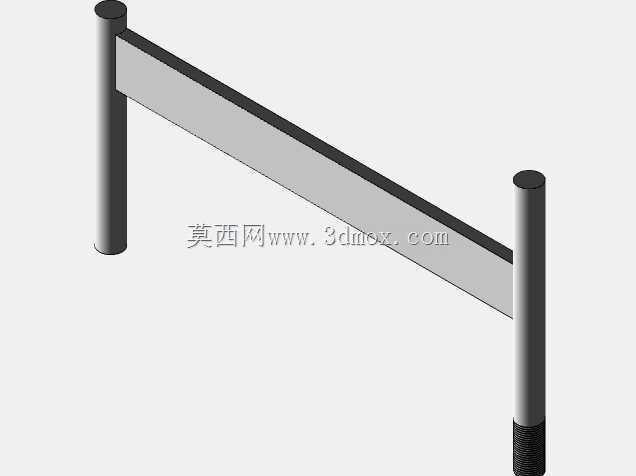

　　从结构设计思路来看，整套密封没有采用整体式的密封环结构，而是将密封摩擦片拆分为多块独立的扇形单元，每块扇形单元都配套一组杠杆压紧机构，杠杆的支点固定在窑头罩的外侧支架上，一端连接扇形密封片，另一端配置配重块，通过杠杆力矩将密封片压向窑体表面的耐磨摩擦环。这种分块独立压紧的设计，一方面可以适配大直径窑体加工时存在的圆度误差，安装时不需要对窑体端部做高精度的加工修整，降低现场安装的施工难度；另一方面，当某一块密封片出现磨损时，只需要单独更换对应的扇形片即可，不需要整体拆卸密封结构，大幅缩短后期维护的停机时间。

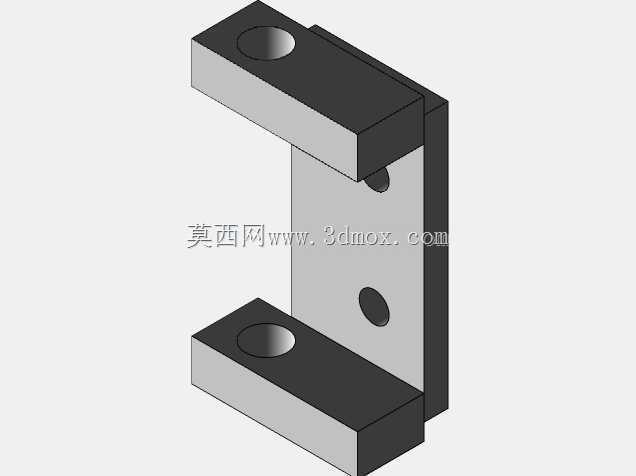

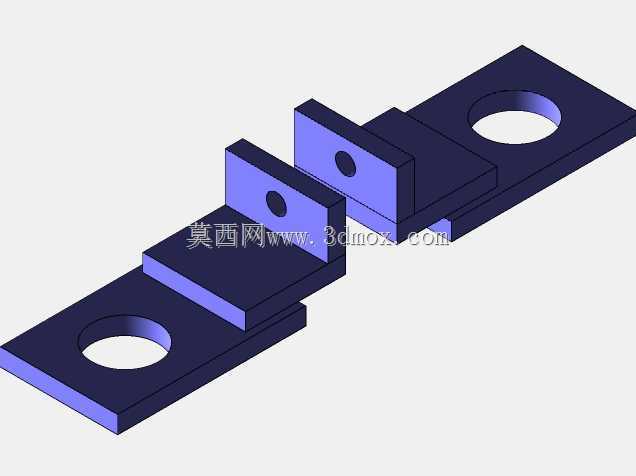

　　在尺寸与安装边界上，这套密封结构的适配窑体外径为4.4m，整体沿窑体轴向的安装宽度控制在合理范围，不会过度占用窑头区域的操作空间，安装时只需要在窑头罩端面上预制对应的支架连接螺栓孔，在窑体对应位置焊接一圈耐磨摩擦环即可完成基础安装，不需要对现有窑体结构做大规模改造，适合新建生产线配套以及老旧生产线的密封升级改造。密封摩擦面采用耐高温耐磨材质，能够承受热端区域的高温辐射与熟料颗粒的冲刷，杠杆机构的铰接点都配置了防尘润滑结构，避免窑头区域的粉尘进入铰接缝隙造成机构卡滞，保证长期运行时各单元都能灵活摆动。

　　从功能特性上看，这套密封结构的接触压力可以通过调整配重块的重量来灵活调节，针对不同运行转速、不同煅烧工况的窑体，可以匹配最合适的贴合压力，既保证密封效果减少冷风漏入，降低窑头热损失，又能避免压力过大造成的摩擦片过快磨损，延长易损件的更换周期。沿圆周排布的多组杠杆单元之间采用叠片式的衔接结构，相邻扇形密封片之间留有微小的活动间隙，同时配置耐高温的柔性衔接片，避免单元之间出现漏风缝隙，同时不会限制各单元的独立位移。在实际运行中，这种杠杆式密封相比传统的气缸压紧式密封，不需要外接气源或者液压动力源，完全靠机械结构实现自适应压紧，不存在气动元件、液压元件在高温环境下易损坏的问题，运行可靠性更高，日常维护只需要定期检查铰接点的润滑情况、摩擦片的磨损量即可，维护成本远低于其他主动压紧式的密封结构。

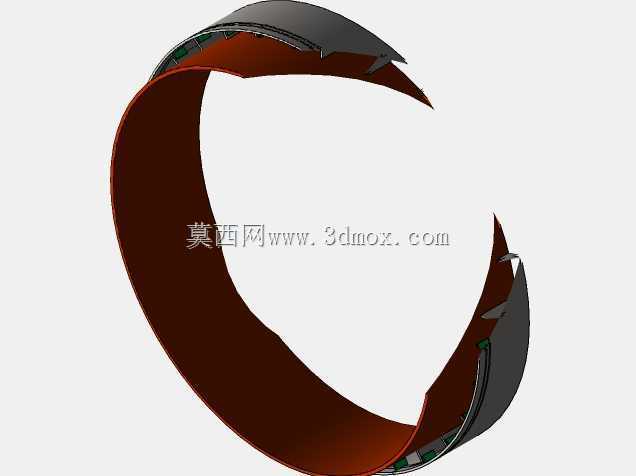

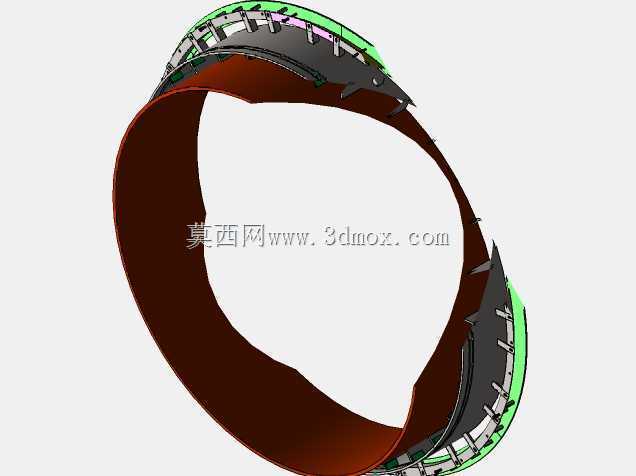

　　在建模设计过程中，整套结构完全按照实际工程安装的尺寸比例构建，每一组杠杆单元的铰接位置、配重力矩、扇形密封片的弧度都经过匹配校核，圆周方向的排布间距均匀，既保证密封覆盖无死角，又避免单元之间出现运动干涉。模型还原了密封结构与窑体、窑头罩的安装衔接关系，能够直接用于生产线的布置校核、密封结构的改进设计参考，也可以作为大直径回转窑密封方案选型的直观参考，帮助设计人员快速理解杠杆式热端密封的工作原理与安装要求。
