波音民航客机曲面外观结构设计方案

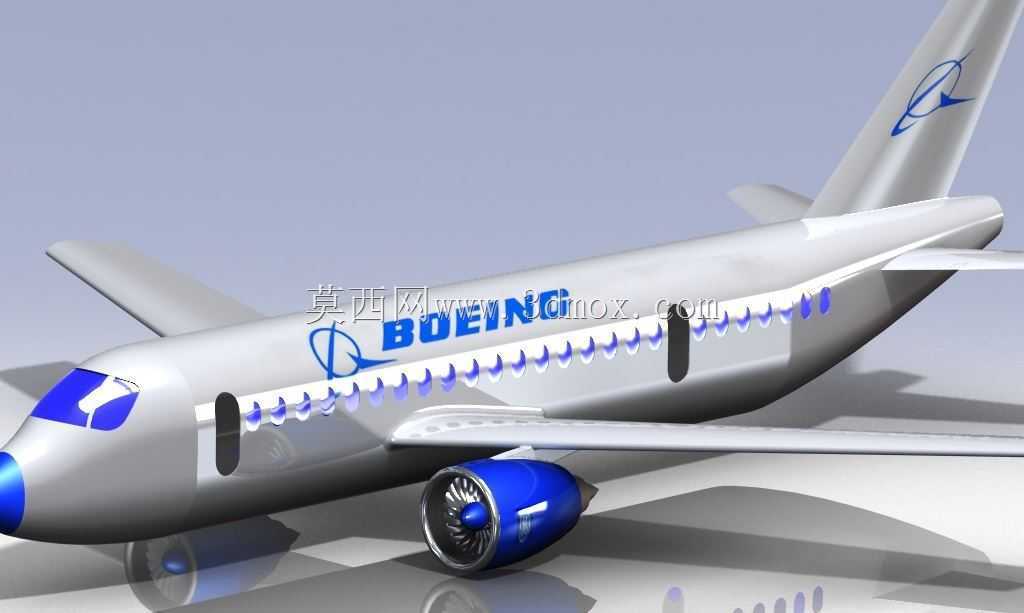

　　在民用航空装备的结构设计环节，曲面外观的处理直接关联整机气动效率、结构装配精度与后期维护便利性，这套客机外观结构的三维设计成果，完全围绕干线民航客运的实际运营场景搭建，覆盖了从机头雷达罩到尾翼安定面的全外表面细节还原。从实际应用场景来看，该结构方案可用于航空类专业教学演示、客改货改装的前期结构校核、机场地面配套设备的适配性验证，也能作为新型民航装备概念设计阶段的参考基准，帮助设计团队快速对齐主流干线客机的外形尺寸边界，避免前期方案出现气动布局的原则性偏差。

　　从功能特性维度拆解，整机曲面采用连续G2曲率过渡处理，机头雷达罩区域的曲面收敛角度严格匹配民航客机的雷达信号穿透要求，风挡玻璃的安装曲面预留了标准的安装止口与密封胶槽位置，不会出现后期装配时玻璃与蒙皮贴合不严的问题。机身客舱舷窗采用等间距排布设计，每个舷窗位置都预留了内层窗框的安装凸台，曲面弧度与机身蒙皮完全贴合，避免高速飞行时舷窗区域产生额外气动阻力。发动机吊舱与机翼的连接区域做了曲面顺滑过渡处理，能够有效降低发动机工作时的气流干扰，减少翼根区域的气动噪声，同时吊舱曲面预留了反推装置的开合间隙，不会出现结构干涉问题。尾翼部分的垂直安定面与水平安定面曲面均按照实际运营中的舵面偏转角度预留了活动间隙，安定面与机身连接的整流包皮曲面做了加厚处理，匹配实际生产中的复合材料铺层厚度要求。

　　设计思路上完全遵循民航装备的实际生产逻辑，没有做脱离工程实际的艺术化夸张处理，所有曲面分块都对应实际飞机制造中的蒙皮分块位置，每一块蒙皮的曲面边界都预留了铆接余量，方便后续拆解为生产用的零件图纸。机身前部的登机门、后部的勤务门以及货舱门位置，都在曲面结构上预留了门框的安装台阶，门体曲面与周边蒙皮的阶差控制在0.2mm以内，符合民航客机的外观装配精度要求。机翼前缘的曲面做了防冰系统的安装空间预留，后缘襟翼、副翼的活动区域曲面完全匹配偏转轨迹，不会出现舵面动作时与固定翼面刮擦的问题。主起落架舱门的曲面与机身下部弧度完全贴合，舱门关闭后的阶差与缝隙均符合高速飞行的减阻要求。

　　从外形尺寸与安装边界来看，整机长度、翼展、机身直径的比例严格对齐主流单通道干线客机的尺寸规范，机身离地高度匹配现有民航机场的廊桥、客梯车、行李传送车的适配高度，不需要额外调整地面保障设备的参数即可完成适配。发动机吊舱的离地高度满足机场滑行道的净空要求，不会在滑行过程中出现吊舱擦碰地面设施的问题。尾翼高度匹配现有民航机库的门高限制，整机入库维护时不需要调整尾翼角度即可顺利进入。机翼下方的预留挂点位置除了安装主发动机外，也预留了加装翼尖小翼的安装接口，方便后续根据运营需求做气动优化改装。

　　在曲面处理的细节上，所有蒙皮接缝位置都做了曲面凹陷处理，模拟实际生产中的密封胶填缝效果，机身表面的标识区域预留了曲面平整区，方便后续喷涂航空公司标识与民航要求的各类标识，不会因为曲面曲率过大导致标识喷涂变形。机头前部的空速管、迎角传感器等外露探测设备的安装位置，都在曲面上做了安装凸台，凸台曲面与周边蒙皮顺滑过渡，避免探测设备周边产生乱流影响测量精度。
