改良式双滤盒防护呼吸面罩结构设计

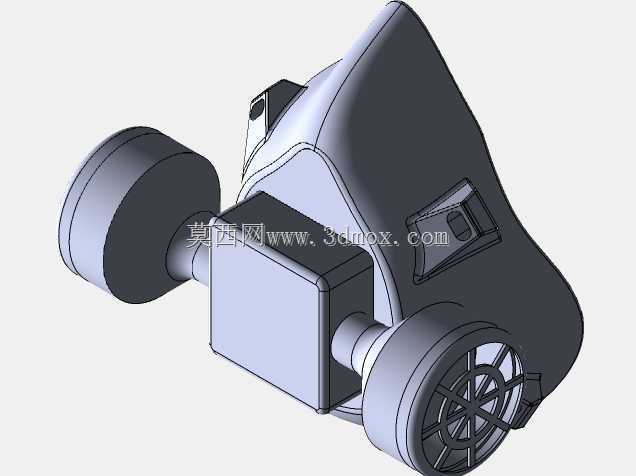

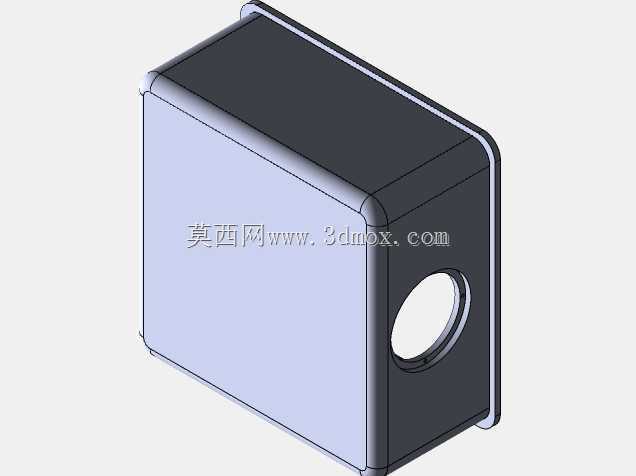

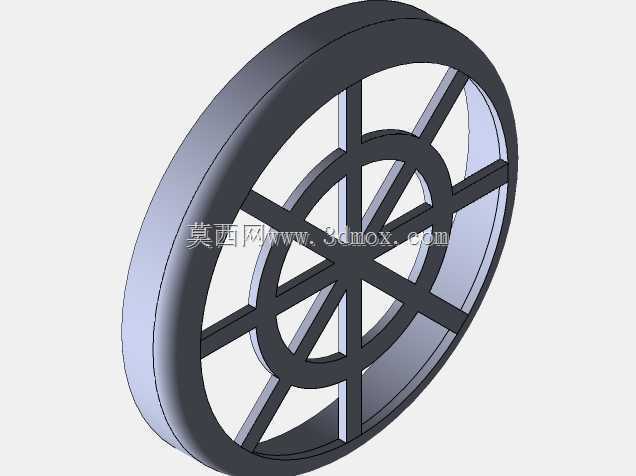

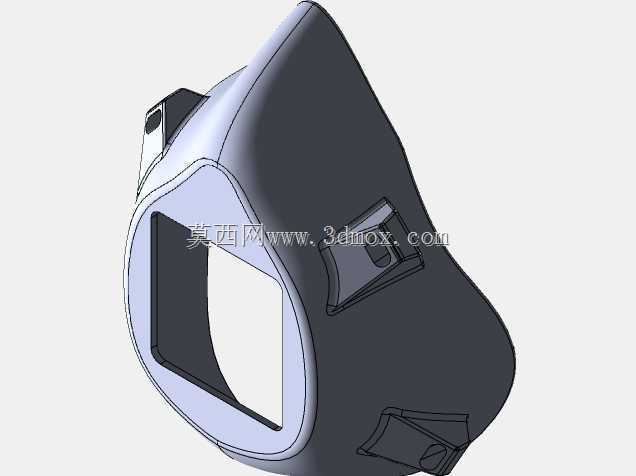

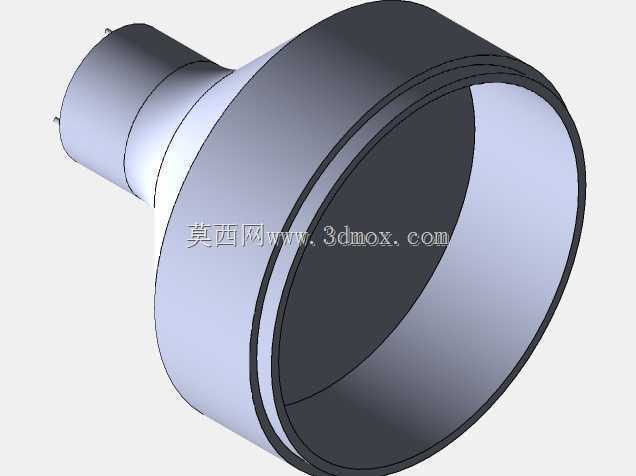

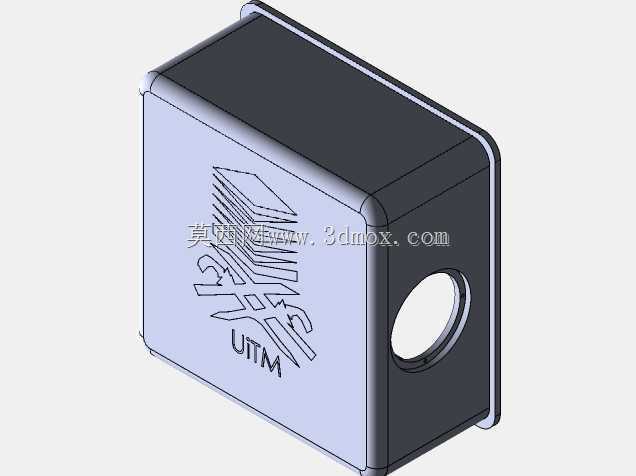

　　这款改良结构的防护呼吸面罩，核心针对高暴露风险场景下的近距离接触防护需求做了针对性结构优化，区别于传统侧置双滤盒面罩的结构逻辑，重新调整了过滤单元的安装位置，在实际临床转运、发热门诊值守、高风险环境采样这类作业场景中，能有效避免传统面罩两侧滤盒突出带来的操作干涉问题。从结构设计逻辑来看，面罩主体采用贴合人体面部轮廓的曲面造型，边缘做了适配不同脸型的密封唇边结构，能够在佩戴时贴合面部颧骨、下颌、鼻梁区域的生理曲线，保证气密性能的同时减少长时间佩戴的压痕不适感，密封唇边的厚度经过梯度设计，接触皮肤的边缘做薄处理提升贴合度，与面罩主体连接的根部做加厚处理保证结构支撑强度，避免佩戴系带拉扯时出现唇边变形漏风的问题。过滤单元的布局调整是这款设计的核心改动点，将主过滤模块前置布置在面罩正前方的呼吸通路位置，两侧保留的辅助结构做了内收式造型处理，相比传统侧置滤盒突出面罩侧面50mm以上的结构，这款设计的侧面突出量控制在20mm以内，当医护人员俯身靠近患者做气道护理、咽拭子采样操作时，侧面不会因为突出结构磕碰病床、患者肢体或者诊疗设备，同时也减少了侧面滤盒剐蹭防护服袖口、破坏防护服密封层的风险。前置的主过滤模块采用快拆式卡扣结构，滤盒与面罩主体的连接界面做了环形密封槽设计，安装时对准卡扣旋转30度即可完成锁紧，密封槽内的橡胶密封圈能保证0.5kPa气压下无泄漏，更换滤盒时无需脱下整个面罩，只需要按压卡扣解锁即可快速替换，

　　适合高污染环境下的快速耗材更换作业。两侧的结构集成了呼气阀与系带固定座，呼气阀采用单向硅橡胶阀片，开启压力设定在120Pa，既能保证呼气时的气流通畅，减少面罩内的热量与湿气积聚，又能在吸气时可靠闭合，避免外部未经过滤的空气从阀片位置进入面罩内部，阀片的安装座做了可拆卸设计，方便定期拆解清洁阀片上附着的水汽与颗粒物，避免阀片粘连导致的呼吸阻力上升。系带固定座采用四点式布局，分别布置在面罩主体的上下两侧位置，固定座做了圆角过渡处理，避免尖锐棱角硌压面部，系带采用宽幅弹性织带，宽度设置为20mm，相比传统10mm宽度的系带，能将佩戴压力分散到更大的头部接触面积上，长时间佩戴不会出现局部勒痛感，织带的长度调节卡扣采用防滑齿结构，

　　佩戴调整好长度后不会因为头部活动出现松脱移位。从安装边界尺寸来看，面罩主体的整体宽度控制在160mm，高度控制在140mm，前后方向的最大突出量为110mm，能够适配绝大多数成年人的头面部尺寸，同时这个尺寸也能兼容外层佩戴防护面屏的需求，不会因为面罩前部突出过多导致面屏无法贴合佩戴。在实际使用场景中，这款面罩除了医疗防疫场景外，也可适配粉尘作业、化工喷涂这类需要呼吸防护的工业场景，前置滤盒的接口采用通用标准连接尺寸，可以根据不同的防护需求匹配对应等级的过滤元件，比如防颗粒物的KN95级滤棉、防有机蒸气的活性炭滤盒等，不需要更换面罩主体即可实现不同防护等级的切换。面罩主体的材质选用食品级硅胶材质，硬度设定在邵氏40度，

　　兼顾结构支撑性与佩戴柔软度，可耐受常见的消毒试剂擦拭、高温熏蒸消毒，重复使用时不会出现材质硬化、开裂的问题，滤盒外壳采用抗冲击ABS材质，日常使用中遇到轻微磕碰、挤压不会出现壳体破裂导致的过滤失效问题。在呼吸通路的设计上，面罩内部做了独立的吸气与呼气分流结构，吸气时外部空气经过前置滤盒过滤后进入面罩内部的口鼻区域，呼气时废气直接通过两侧的呼气阀排出，不会在面罩内部形成气流死角，减少面罩内部起雾的概率，即使在低温环境下使用，也能保证面罩视窗区域的视线清晰，不会因为雾气凝结影响作业操作。视窗部分采用大尺寸弧形聚碳酸酯面板，透光率达到90%以上，表面做了防刮擦与防雾涂层处理，视野范围覆盖水平方向120度、垂直方向90度的区域，佩戴时可以清晰看到身前的操作区域，不需要大幅度转动头部即可完成常规诊疗或者作业操作，视窗与面罩主体的连接采用嵌入式密封结构，装配后整体气密性能符合呼吸防护用品的相关标准要求，不会出现接缝位置漏气的问题。
