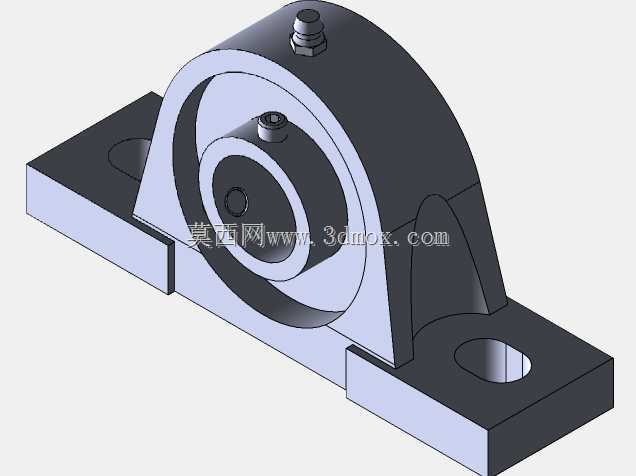

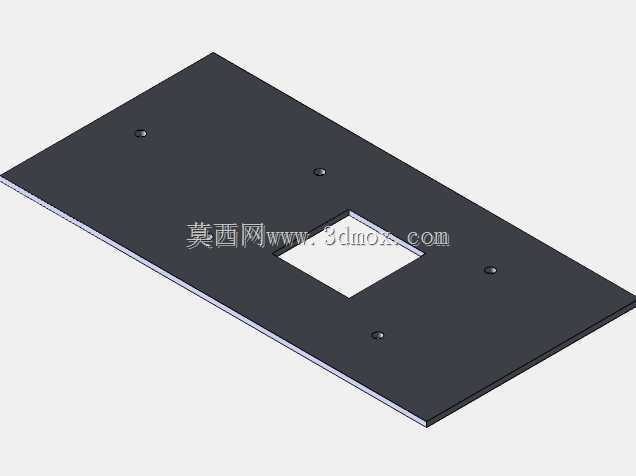

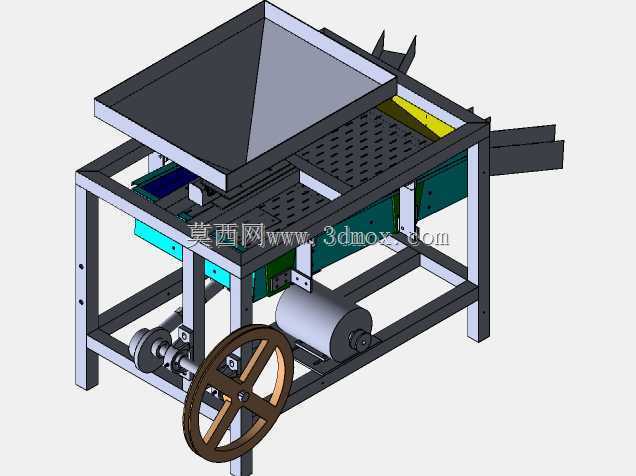

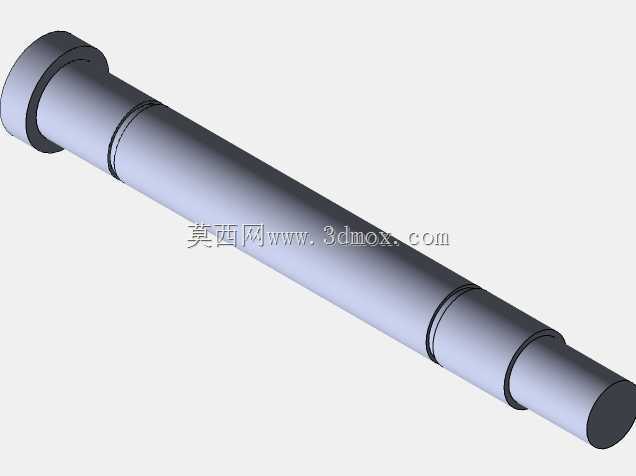

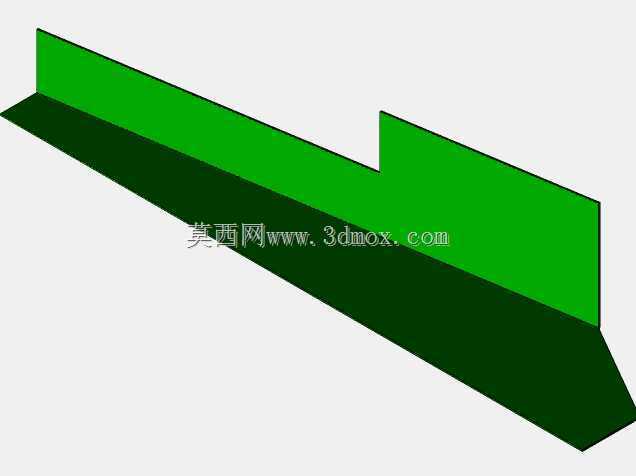

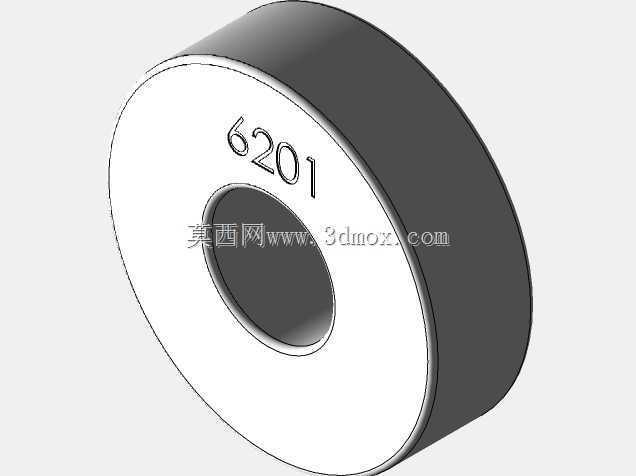

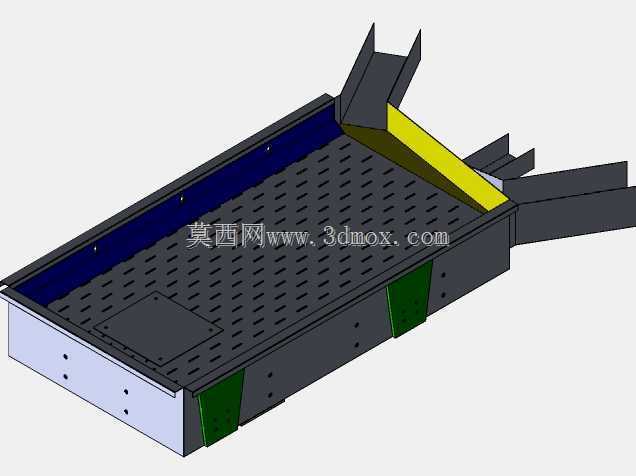

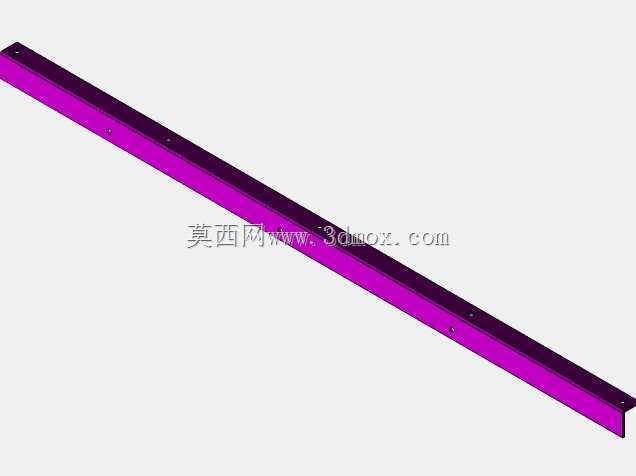

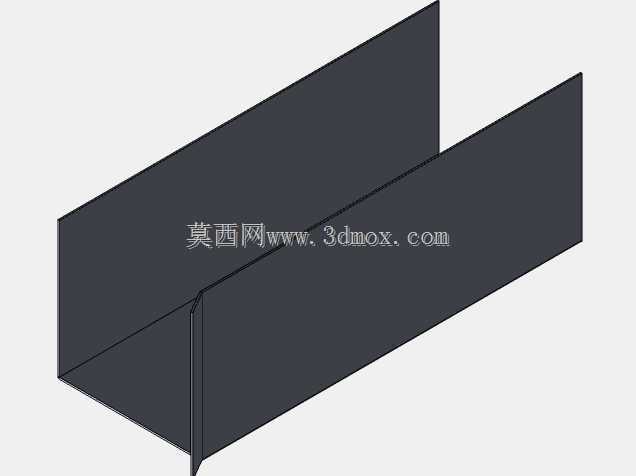

小型稻谷预滤器三维结构设计

　　在稻谷产后处理的初级加工环节，原粮中混杂的稻秆碎屑、瘪谷、泥块、砂石等大颗粒杂质，若直接进入后续砻谷、碾米工序，不仅会加剧加工设备核心工作部件的磨损，还会造成流道堵塞、加工精度波动等问题，预滤器作为原粮进入加工线的第一道预处理单元，承担着初级除杂、稳流输送的关键作用，是小型粮食加工机组、移动式稻谷处理设备中不可或缺的功能部件。

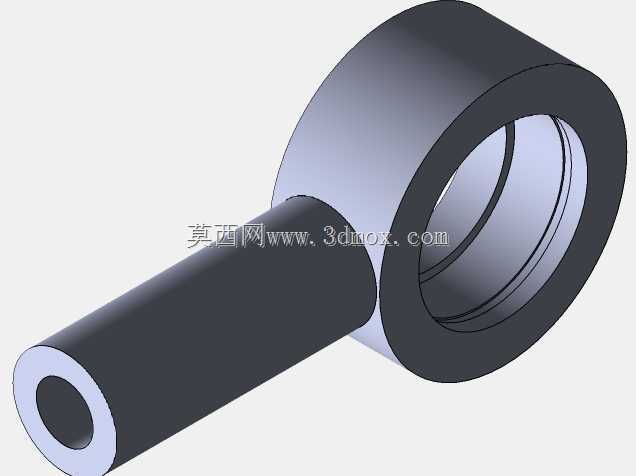

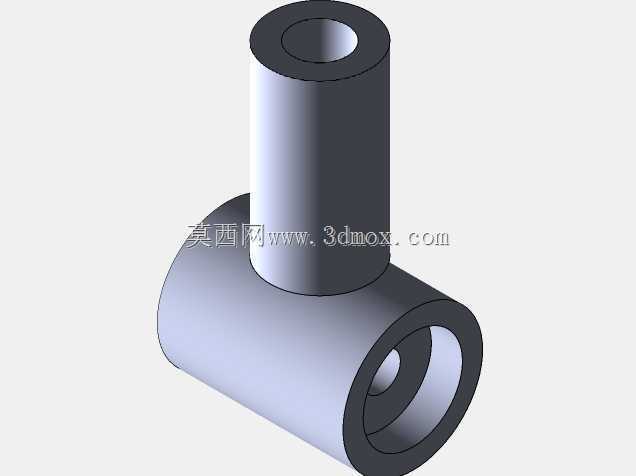

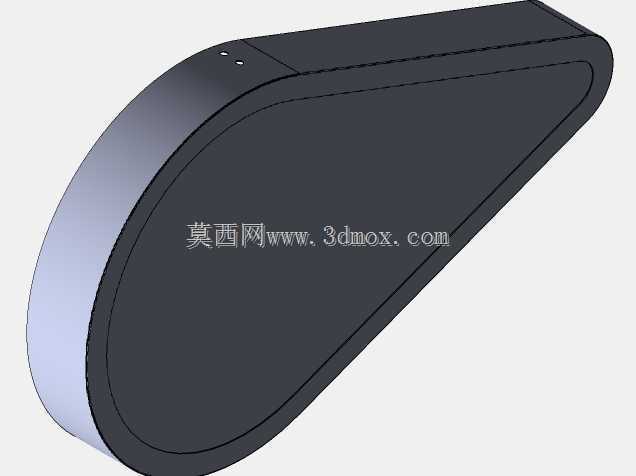

　　这款预滤器采用立式圆柱筒体作为主体结构，区别于传统方形滤器易出现边角积料、流场死区的问题，圆柱构型的内壁可以让进入筒体的稻谷与杂质混合流形成稳定的旋流态势，依靠不同物料的密度差实现初步的重力分选，密度较大的砂石等重杂会沿筒壁沉降到筒体下部的集杂区，饱满稻谷则顺着中心流道向下进入后续输送单元，轻质的稻屑、瘪谷会随气流从上部的排气排杂通道导出，无需额外增设动力分离部件即可完成三级杂质的初步分离。筒体顶部采用切角式封盖设计，并非常规的平盖或者椭圆封头结构，切角位置预留了进料口的安装接口，进料方向沿筒体切线方向接入，这一设计是为了匹配旋流场的流向，让进入筒体的物料直接获得初始旋流速度，避免物料垂直下落冲击筒体底部造成的籽粒破损，同时减少进料对筒内已形成稳定流场的干扰，提升分离效率。

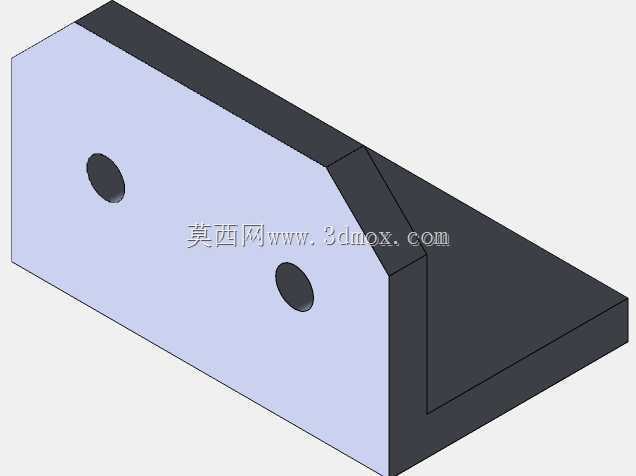

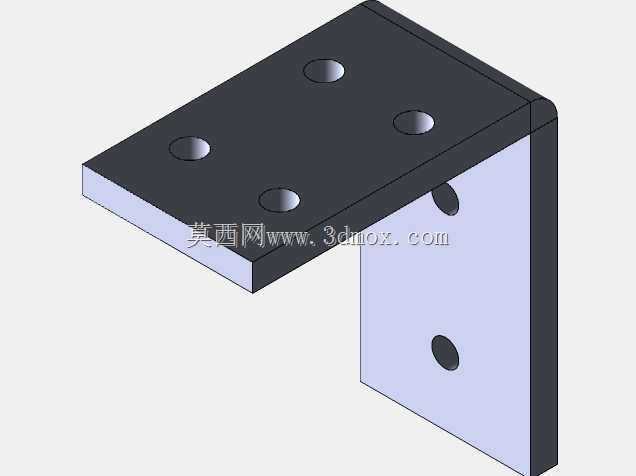

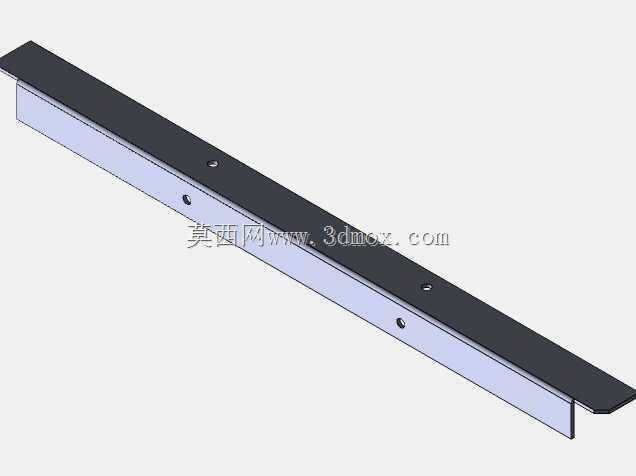

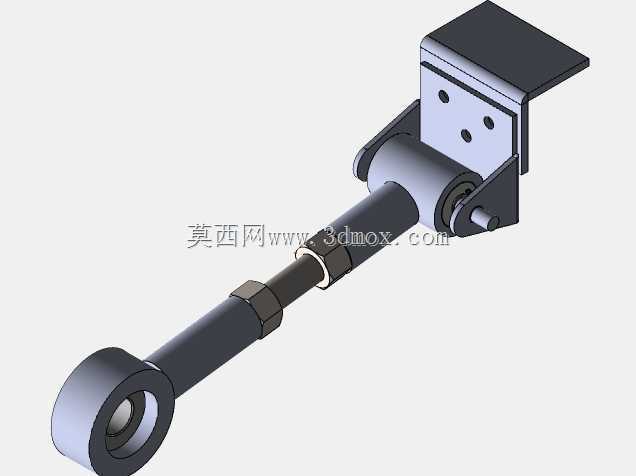

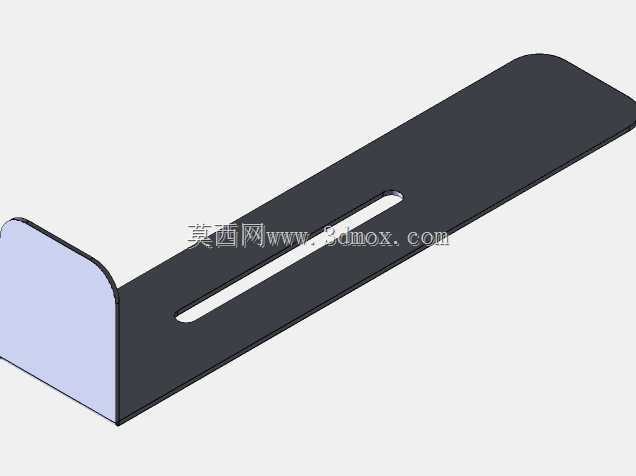

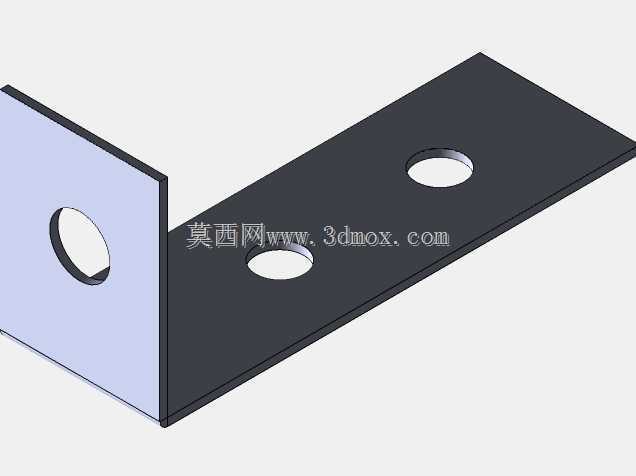

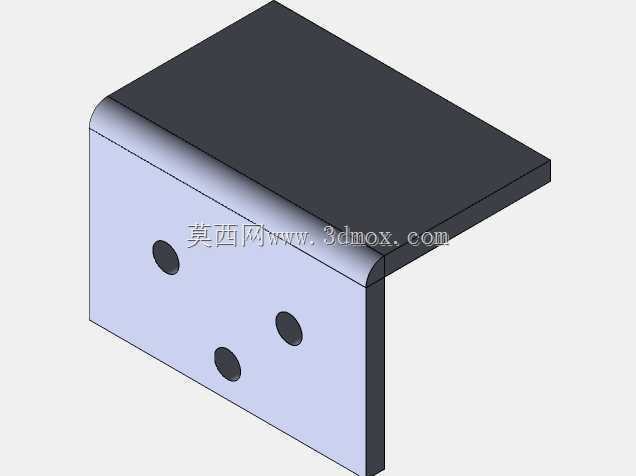

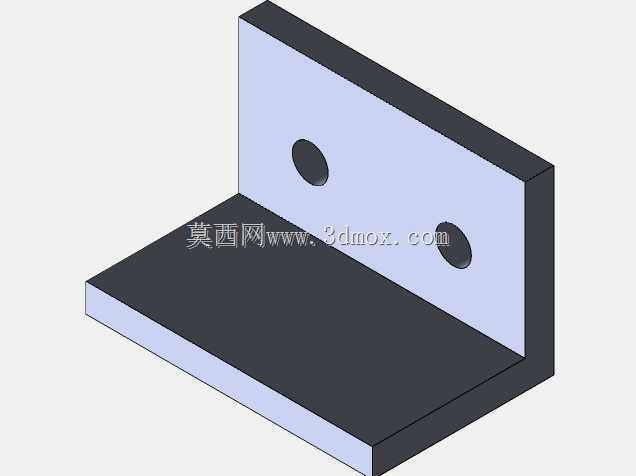

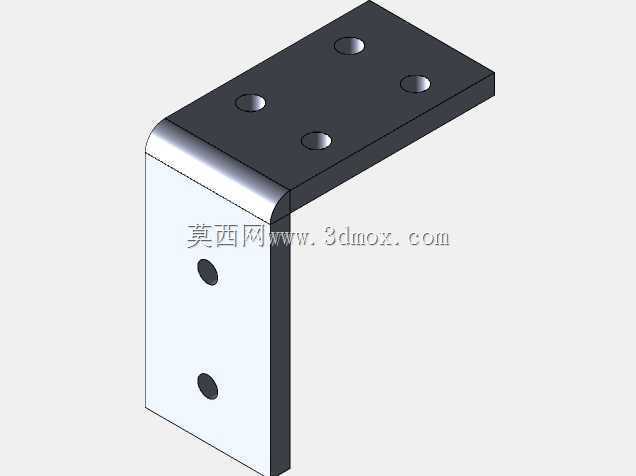

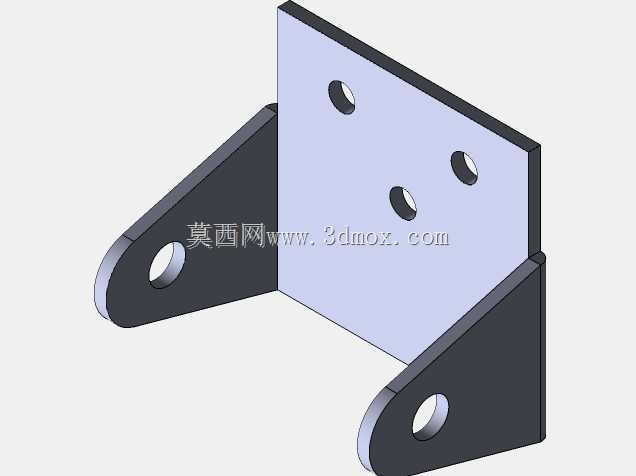

　　筒体侧部集成的壁挂式安装支架，是针对小型移动加工设备、农户自用加工机组的安装场景设计的，支架上预留了两个螺栓固定孔位，安装时可以直接通过螺栓将预滤器固定在加工设备的机架立柱或者仓壁上，不需要额外搭建独立支撑平台，大幅压缩了设备的整体安装空间。支架与筒体之间采用贴合式焊接结构，支架的安装面与筒体母线保持平行，保证安装后筒体处于垂直状态，避免因筒体倾斜导致旋流场偏移，出现重杂排出不畅、稻谷带杂的问题。从安装边界来看，筒体的外径尺寸适配小型加工线每小时1-2吨的处理通量需求，整体高度控制在常规加工设备进料口的匹配区间内，安装后不会超出机组的整体外廓尺寸，不会与周边的输送管道、传动部件产生运动干涉，对于现有小型稻谷加工机组的升级改造场景，也可以直接替换原有同规格的进料斗，不需要对原有设备的机架、管路进行大规模改动，适配性较强。

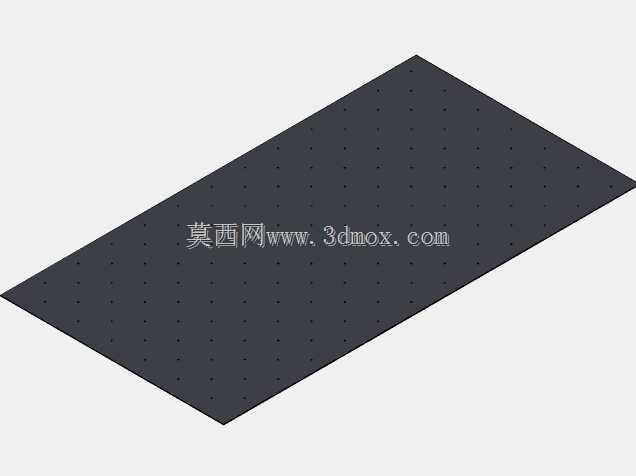

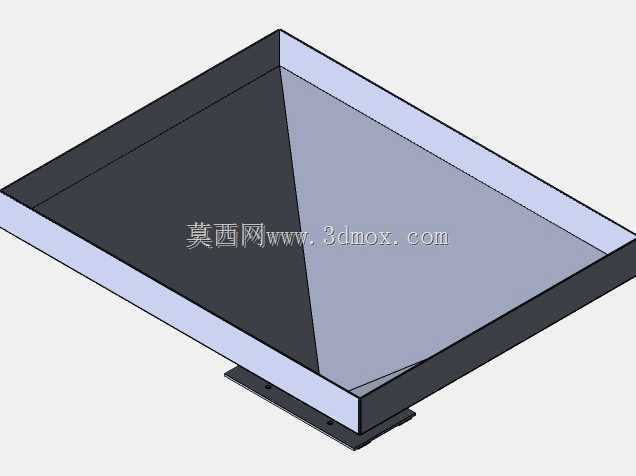

　　在功能设计上，筒体下部的出料口采用渐缩式结构，口径逐步收窄，既可以对流出的稻谷形成一定的料封作用，避免外部空气从出料口倒灌进入筒体破坏内部旋流负压，也可以控制出料的流速，让稻谷均匀稳定地进入下一道工序，避免出现物料忽多忽少造成的后续设备负载波动。筒体下部的集杂区设置了快开式清杂口，日常维护时不需要拆卸整体管路，只需要打开清杂口的卡扣即可清理沉降的重杂，操作门槛较低，适合非专业运维人员的日常使用。滤器内部没有设置复杂的滤网结构，依靠流场形态实现无滤材过滤，避免了传统滤网式滤器容易被稻秆、纤维杂质堵塞，需要频繁停机清理滤网的问题，连续作业时长可以提升40%以上，也减少了滤材更换的耗材成本。

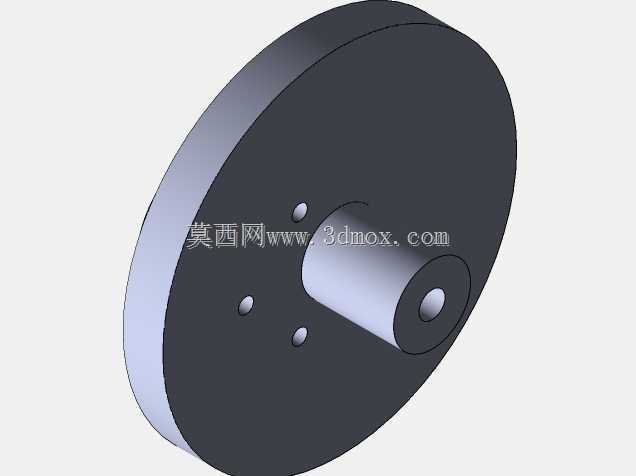

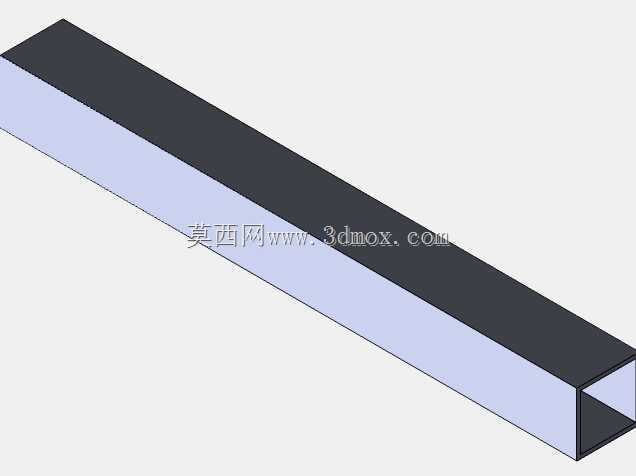

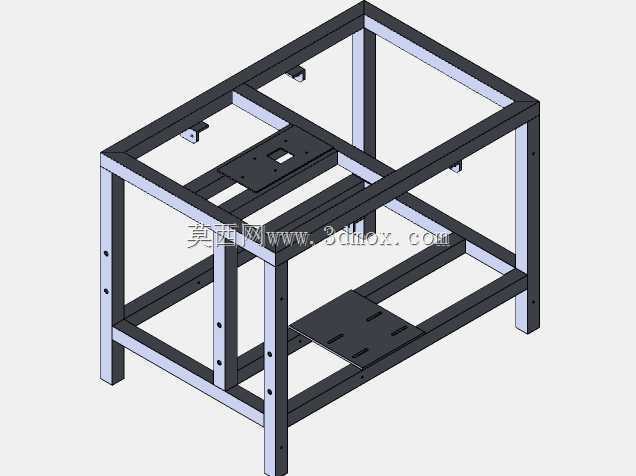

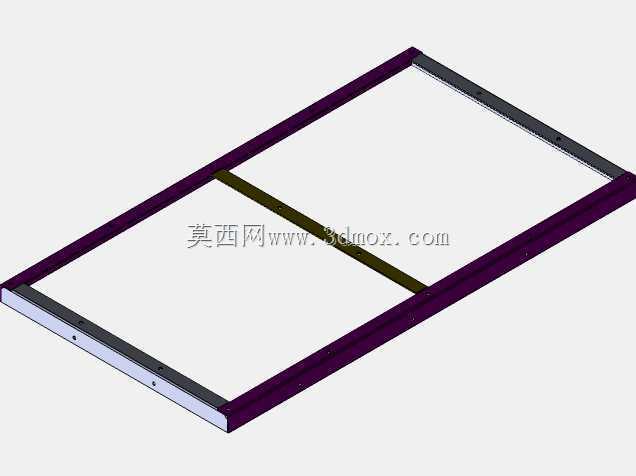

　　从结构强度角度考量，筒体采用薄壁回转体结构，在保证整体刚度的前提下尽可能控制自身重量，壁挂安装后对机架的载荷要求较低，普通的方管焊接机架即可满足承重需求，不需要额外做加强结构。筒体的壁厚选取适配粮食加工设备的常规磨损余量，正常作业工况下，筒壁受物料冲刷的磨损寿命可以达到3年以上，满足小型加工设备的使用周期要求。封盖与筒体之间采用快拆式抱箍连接，需要对内部进行彻底清理或者检查时，松开抱箍即可取下封盖，操作便捷，连接位置的密封件可以避免作业时粉尘外溢，满足粮食加工车间的粉尘防控要求。

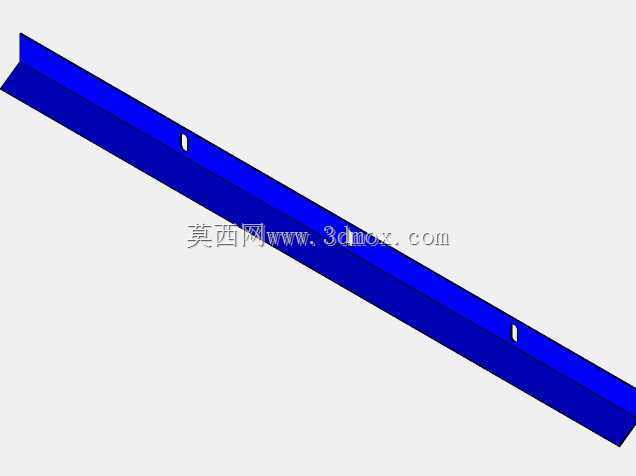

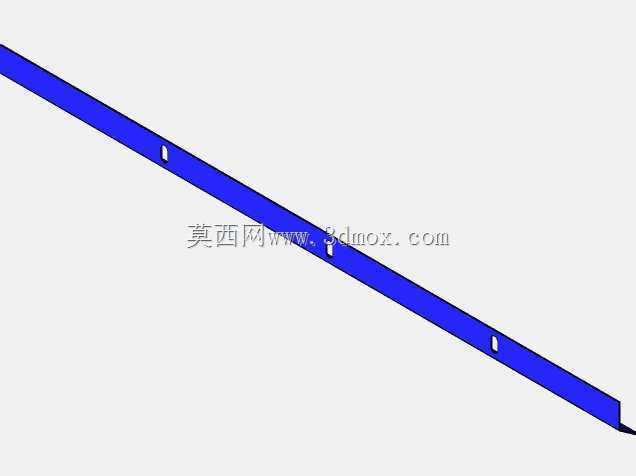

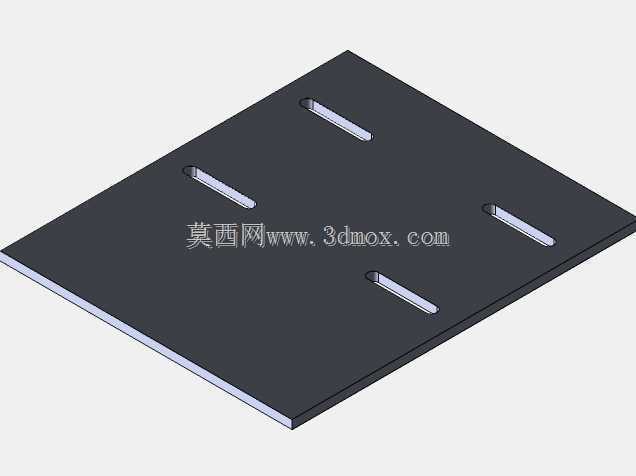

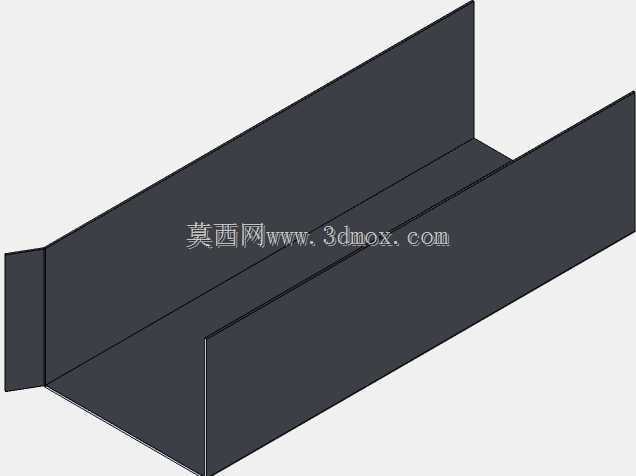

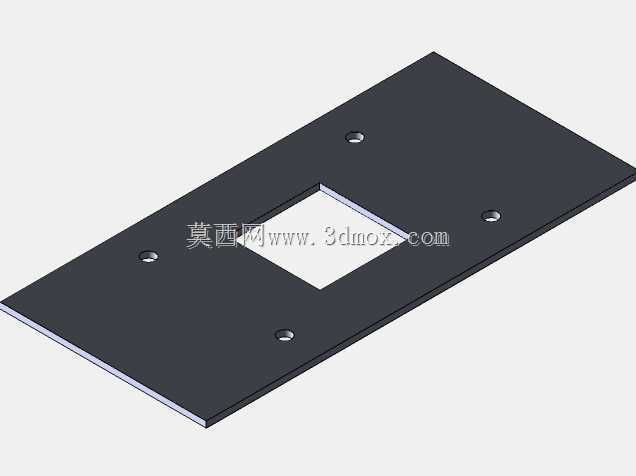

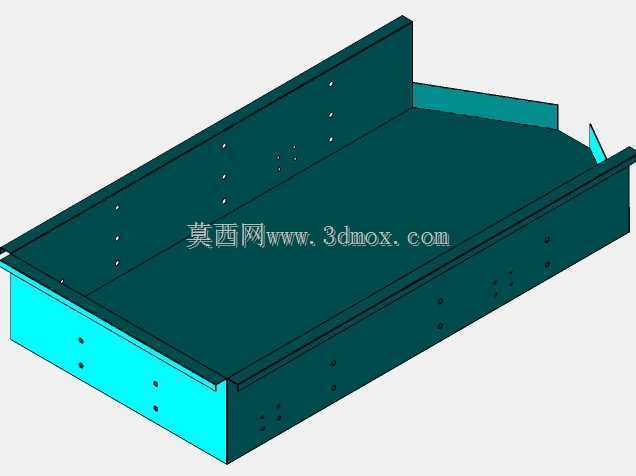

　　在实际应用场景中，这款预滤器除了适配固定式小型稻谷加工机组，还可以搭载在移动式稻谷烘干设备、田间车载式加工设备上，壁挂式的安装结构可以适应设备移动过程中的振动工况，两个固定点的连接方式可以有效分散振动载荷，避免长期振动导致的连接松动、焊缝开裂问题。针对南方潮湿地区的稻谷处理场景，筒体内部的光滑曲面不会出现积料挂壁的问题，避免潮湿稻谷粘附在筒壁发霉变质，影响加工粮食品质。整体结构没有复杂的异形曲面，加工制造时筒体可以采用常规的卷板焊接工艺成型，安装支架采用标准板材切割折弯即可，不需要开模或者采用特殊加工工艺，制造成本较低，适合小规模批量生产，匹配县域级小型农机制造厂商的生产能力。
