食品加工厂多级罐体式水过滤处理装置

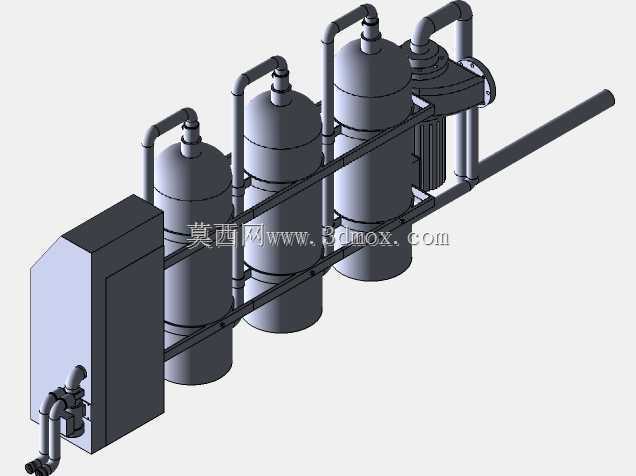

　　这套水过滤装置的三维结构，是针对食品加工厂生产用水的预处理需求搭建的，做结构设计的时候最先考虑的是食品生产场景的卫生要求，所有过流部件的排布都预留了清洁操作空间，没有卫生死角的设计盲区。从整体布局来看，装置采用三级立式过滤罐体串联的结构，进水端设置在左侧电控柜旁的管路接口，原水经过前置阀组后依次进入三个过滤罐体，每一级罐体的顶部都设置了独立的排气阀接口，底部预留了排污管路的安装位，罐体之间通过等径的不锈钢管路连通，管路的转弯处全部采用大曲率半径的弯头，减少水流阻力的同时也避免了杂质在管路转角处淤积。

　　做三维建模的时候，特意把电控柜体和过滤罐体组做了一体化排布，电控柜布置在整套装置的最左端，和第一级过滤罐体的间距控制在300mm，这个距离刚好满足日常检修时柜门完全打开的操作空间，也不会让整套设备的横向占地尺寸过大。三个过滤罐体的直径统一，高度依次略有递增，是因为每一级的滤料填充高度不同，第一级主要截留大颗粒的泥沙、悬浮物，滤料层厚度最薄，第二级填充活性炭类吸附滤料，去除水中的异色异味，第三级做精密过滤，保障出水的浊度满足食品生产的用水要求，罐体之间的连接管路全部采用侧进侧出的排布方式，每段管路上都预留了压力检测接口，可以实时监测每一级过滤段的压差，判断滤料的堵塞情况，方便安排反冲洗或者滤料更换的周期。

　　装置的出水端设置在最右侧的横向管路上，末端预留了法兰连接接口，可以直接对接厂区的生产供水管网，整套设备的底部没有做额外的机架抬高，是因为食品加工厂的水处理车间一般都会做防水地面和排水明沟，罐体直接落地安装的稳定性更好，也方便日常地面清洁的时候冲刷设备底部区域。建模过程中对所有管路的连接法兰都做了标准件匹配，法兰的螺栓孔数量、孔径都符合给排水管路的国标要求，现场安装的时候不需要二次改孔，所有罐体的顶部人孔都做了快开式结构的预留，不需要大型工具就能打开人孔进行内部滤料的更换和检修。

　　考虑到食品加工厂的生产是连续运行的，这套装置的阀组设计特意预留了旁通管路的接口位置，在需要检修或者更换滤料的时候，可以临时切换旁通供水，不会造成整条生产线的停水停产。电控柜内部的元器件排布在三维模型里也做了分层预留，上层布置控制回路的元器件，下层布置动力回路的接线端子，柜门上预留了压差显示、流量显示的仪表安装位，操作人员在现场巡检的时候不需要打开柜门就能看到设备的运行参数。整套装置的横向总长度控制在2.8米左右，纵向宽度控制在1.2米，整体高度不超过2.2米，这个尺寸刚好可以通过常规的车间厂房门，运输进场的时候不需要拆分罐体和管路，减少现场安装的工作量。

　　在结构细节上，所有罐体的支脚都做了圆形的承压板设计，增大和地面的接触面积，避免设备长期运行之后出现地面沉降导致的罐体倾斜，管路的固定支架都采用可拆卸的卡箍结构，后期更换管路的时候不需要切割支架，直接松开卡箍就能拆换管段。每一级罐体的排污口都设置在罐体侧壁的最低位置，排污管路上预留了阀门安装位，反冲洗的时候排污阀打开，能把罐体内部截留的杂质完全排出，不会有杂质残留在内壁上。做三维建模的时候特意校验了所有操作部件的操作空间，不管是顶部的排气阀、侧面的压力表接口，还是底部的排污阀，操作人员站在地面上伸手就能操作，不需要额外搭设操作平台，降低了车间的配套建设成本。

　　这套装置的设计没有做冗余的复杂结构，所有部件都是食品加工行业水处理环节常用的标准配件，后期维护的时候配件采购方便，不需要定制特殊规格的零部件，三级过滤的结构排布也能根据不同厂区的原水水质情况灵活调整滤料种类，不管是地下水还是市政自来水作为原水，都能通过调整滤料配置达到生产用水的水质要求。
