三通式管道连接T型接头结构设计

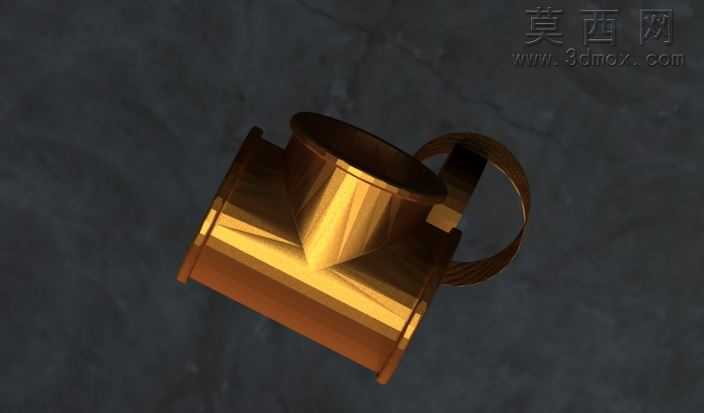

本T型接头为三通式管道连接构件，采用三维参数化建模方式完成整体结构搭建，建模过程中以等径正交三通的流体力学特性为核心设计依据，首先绘制三个正交方向的圆形截面轮廓，通过拉伸、布尔合并操作构建接头的基础实体，再针对三个连接端口做翻边结构设计，匹配标准管道的卡箍连接尺寸要求，确保端口与外接管道的贴合精度。建模阶段对三通交汇处的内壁做了平滑圆角过渡处理，避免流体输送过程中在交汇区域形成涡流滞阻，同时降低管路输送过程中的压力损耗，内壁过渡曲面的曲率经过反复调整，保证三个方向的流道截面变化平缓，无突兀的结构折角。材质渲染阶段选用了工业常用的铸铁材质表现，通过调整材质的粗糙度、金属度参数，还原铸铁构件表面略带磨砂质感的哑光金属效果，同时添加了细微的表面做旧纹理，模拟实际工业使用场景中金属构件的自然质感，渲染时采用三点布光方式，主光源从斜上方投射突出接头的整体轮廓与结构层次，辅助光源补亮暗部区域避免结构细节被阴影遮挡，环境光采用低饱和度的灰色调，让金属材质的质感表现更加真实自然。结构设计上，三个连接端口采用完全等径的尺寸设计，可适配同规格的圆形金属管道，接头外壁在交汇处做了加厚处理，提升三通交汇位置的结构强度，避免管路承压时在应力集中的交汇区域出现开裂、渗漏问题，端口的翻边结构预留了标准的密封件安装位置，可搭配橡胶密封圈实现管路连接的密封效果，整体结构无多余的冗余设计，在保证结构强度与连接密封性的前提下尽可能控制构件自重，兼顾实用性与经济性。设计过程中同步验证了接头的装配适配性，确保三个端口的连接尺寸与通用管道标准完全匹配，可直接用于工业管路系统的分支连接场景，无需额外的适配加工。
