BIXOLON SLP-T400热敏标签打印设备结构

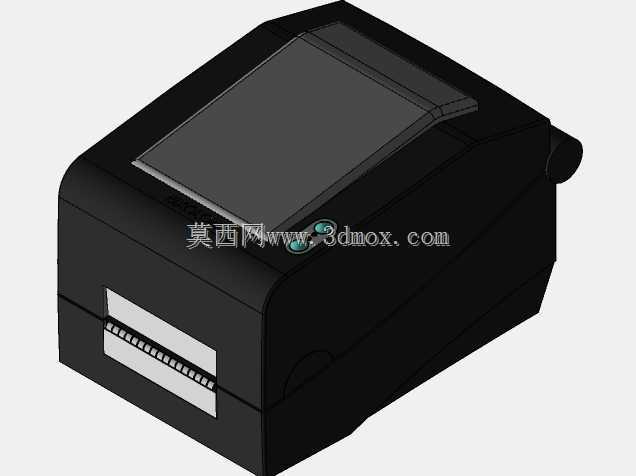

　　日常在仓储物流分拣线、零售门店价签打印、制造业产线物料标识、医疗耗材溯源标签打印场景中，这类桌面型标签打印设备是高频使用的终端硬件，区别于普通办公文档打印机，它的核心输出介质是卷装不干胶标签、热敏纸、水洗唛等专用耗材，不需要搭配普通A4纸进纸结构，整体结构围绕卷状耗材的走纸路径做紧凑布局。从结构设计逻辑来看，整机采用方正的立式紧凑布局，上盖集成了透明观察窗，不用掀开上盖就能直接观察内部剩余耗材量，减少日常运维开盖检查的频次；出纸口设置在机身正面下部，搭配撕纸锯齿结构，打印完成的标签输出后可以直接沿齿口整齐撕下，不需要额外搭配切刀组件就能满足日常手动撕取的使用需求，控制按键与状态指示灯设置在机身正面靠上的斜面上，

　　操作人员站在设备前方操作时视线自然下落就能看清指示灯状态，按键操作也不需要俯身调整视角。机身侧面预留了电源接口与数据通讯接口的安装位，接口区域做了内凹设计，插接线材后插头不会突出机身侧面，设备贴墙放置或者并排摆放多台同类型设备时，不会因为线材插头突出导致设备无法贴紧安装面，能有效节省桌面安装空间。走纸通道的设计做了平直化处理，从纸卷仓到出纸口的路径没有大角度弯折，较厚的铜版纸标签、柔性水洗唛耗材走纸时不会出现卡纸、折痕问题，纸卷仓内部的纸卷固定轴做了自适应宽度调节结构，可以适配不同幅宽的卷装耗材，不需要额外更换配件就能覆盖常用的20mm到110mm宽度标签打印需求。机身外壳采用阻燃ABS材质注塑成型，上下壳的配合止口做了错位设计，

　　日常使用时泼溅的少量液体、桌面的灰尘不会从配合缝隙进入机身内部，能适配仓储、车间这类粉尘相对较多的使用环境，底部设置了四个防滑橡胶脚垫，放置在光滑的桌面或者金属工作台面上时不会因为拉扯标签导致设备移位。从安装边界来看，这类桌面设备不需要做嵌入式固定，只需要预留出机身长宽尺寸外，后部预留100mm的线材弯曲空间，上部预留150mm的开盖换纸空间就能满足日常使用的操作需求，不需要额外的安装支架或者固定结构，放置在水平工作台面即可稳定工作。打印头组件的安装位置做了快拆结构设计，后期维护更换打印头时不需要完全拆解机身，掀开上盖就能松开打印头固定卡扣完成更换，能大幅降低后期运维的时间成本，走纸胶辊的两端采用免工具拆卸的卡扣固定，

　　清理胶辊上粘附的胶渍、纸屑时可以直接取下胶辊清洁，不需要借助螺丝刀等工具。在产线集成场景中，这款设备的机身侧面预留了扩展安装孔位，可以选配外置标签回卷器、自动切刀等附件，扩展附件通过机身预设的定位孔直接固定，不需要额外打孔或者改装外壳，能适配不同场景下的自动化标签输出需求，比如批量打印后自动回卷标签、连续打印时自动裁切单张标签，都可以通过扩展附件实现。整机的重心设置在机身下部，纸卷装载后重心进一步降低，即使快速拉扯打印完成的标签，设备也不会出现前倾翻倒的问题，上盖的开合转轴做了阻尼限位，掀开换纸时上盖会停在最大开启角度，不会因为自重下落夹伤操作人员的手，上盖与机身的锁扣采用按压式结构，闭合上盖时只需要向下按压就能自动锁止，不需要额外扳动锁扣操作。
