喷气发动机环形燃烧室结构设计方案

　　该结构为航空喷气动力系统核心热端部件，承担燃油与高压来流掺混燃烧、将化学能转化为高温高压燃气动能的核心功能，直接决定动力单元的推力输出特性、燃烧效率与运行稳定性，是航空发动机研发环节中结构复杂度最高、工况耐受要求最严苛的组件之一。从实际应用场景来看，该类环形燃烧室广泛适配于中小推力涡喷、涡扇动力单元，覆盖军用无人机动力、小型公务机航空动力、通航飞行器动力以及部分地面燃气轮机衍生型号的热端配置，在1200K-1800K的持续工作温区、0.6-2.5MPa的腔压工况下保持稳定工作，能够在飞行器爬升、巡航、机动变工况的宽流量区间内维持稳定燃烧边界，避免出现熄火、回火、热斑局部超温等工程问题。从结构设计思路来看，整体采用短环形腔体布局，

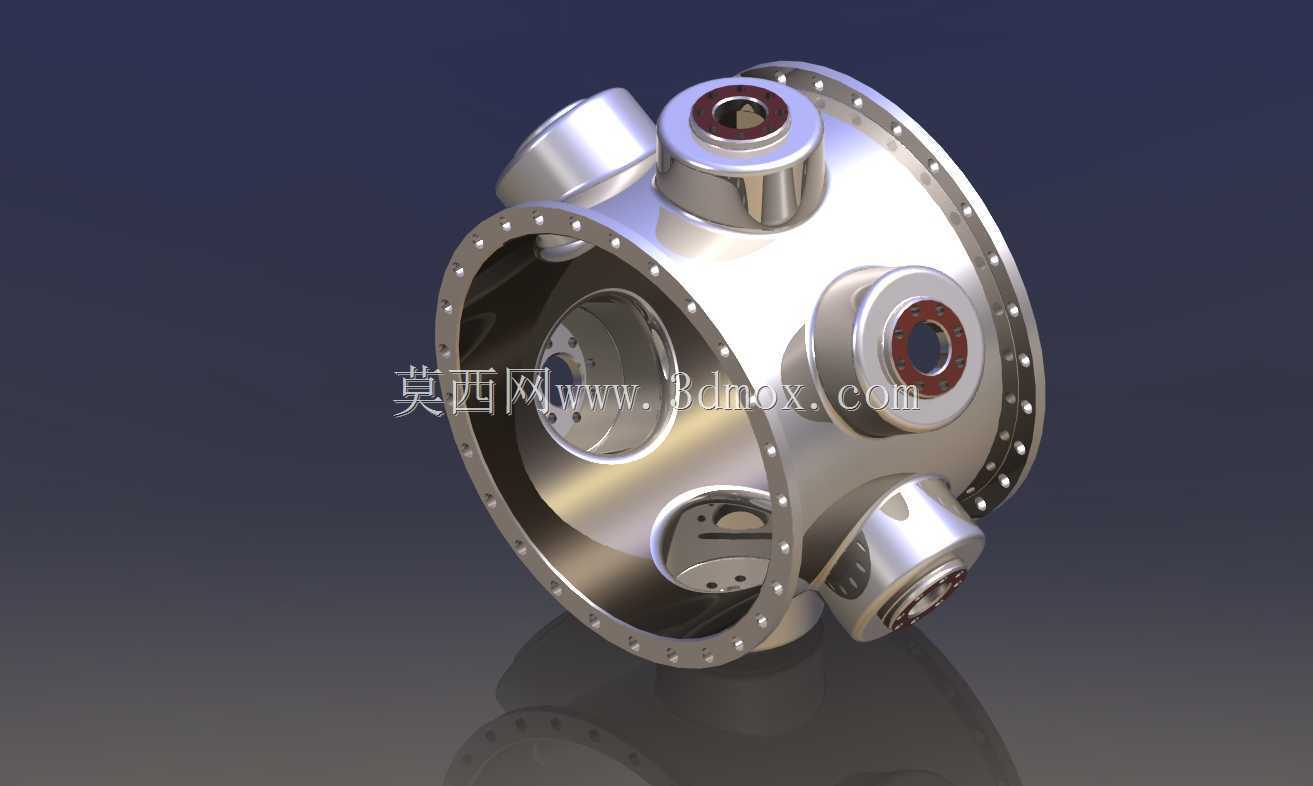

　　相比传统单管、联管燃烧室结构，环形结构能够最大化利用压气机出口的环形流道截面，减少气流转弯带来的压力损失，缩短整机轴向尺寸，降低热端部件整体重量。腔体主承力壳体采用高温合金整体锻件机加工成型，周向均匀布置的安装边通过精密铰制螺栓与压气机扩压器、涡轮导向器端面对接，安装边端面设计有0.02mm平面度公差要求，配合高温金属密封垫片实现腔压密封，避免高温燃气泄漏引发相邻部件超温失效。周向分布的多组接口分别承担不同功能：顶部大直径接口为点火电嘴安装座，采用阶梯孔结构配合铜基密封衬套，保证点火电嘴伸入主燃区的深度公差控制在±0.5mm范围内，确保点火能量直接作用于油气混合最佳浓度区域；侧部斜向布置的接口为燃油喷嘴安装座，

　　安装座轴线与主燃区气流方向呈17度夹角，匹配压力雾化喷嘴的喷射锥角，让燃油雾化锥面与旋流空气充分剪切掺混，提升燃油雾化细度，保证在主燃区内形成均匀的油气比分布；其余周向布置的小直径接口分别对应冷却气引气口、火焰筒定位销座、测试传感器预留安装位，满足台架试验阶段的温度、压力场数据采集需求。气流组织设计上采用分级进气结构，压气机出口的高压空气分为三部分进入腔体：一部分通过火焰筒壁面的密集气膜冷却孔进入，在火焰筒内壁面形成连续的低温气膜，隔绝高温燃气与火焰筒基体的直接接触，将壁面温度控制在高温合金材料的许用温度范围内，延长部件使用寿命；一部分通过头部旋流器进入主燃区，旋流器采用斜切孔式结构，使进入主燃区的空气形成强旋回流，

　　在头部区域形成低速回流区，将燃烧后的高温燃气卷吸回流至喷嘴出口区域，持续点燃新鲜油气混合物，保证火焰稳定驻留，不会被高速气流吹熄；剩余空气通过掺混孔进入补燃区与掺混区，与主燃区出来的高温燃气充分掺混，将出口燃气温度场调整至涡轮导向器叶片能够耐受的均匀温度分布，避免局部高温热斑烧蚀涡轮叶片。外形尺寸与安装边界方面，该燃烧室整体最大外径为380mm，轴向总长度为260mm，主安装边分度圆直径为360mm，周向均布24个M8螺栓过孔，安装时需保证与前后连接部件的同轴度公差不大于0.08mm，避免气流通道出现台阶引发额外流阻损失；各外部接口的位置度公差控制在0.1mm以内，保证喷嘴、点火电嘴等外接部件安装后无干涉，密封面贴合均匀。在结构细节处理上，所有与高温燃气接触的棱边均做R0.5-R1mm的圆角过渡，避免尖角处出现热应力集中导致的热疲劳裂纹；火焰筒与外壳体之间采用径向定位销加轴向滑动的连接结构，预留2-3mm的轴向热膨胀间隙，抵消部件从常温到工作温度下的热变形量，避免热应力导致结构卡滞或开裂。该结构在建模过程中完整还原了内部流道的型面特征、冷却孔的排布规律、安装接口的配合尺寸，能够直接用于燃烧仿真分析的几何前处理、部件加工工艺编制以及整机装配干涉检查，为航空动力单元的热端部件研发提供精准的结构参考。
