租赁大厦小工厂平面布局规划设计图

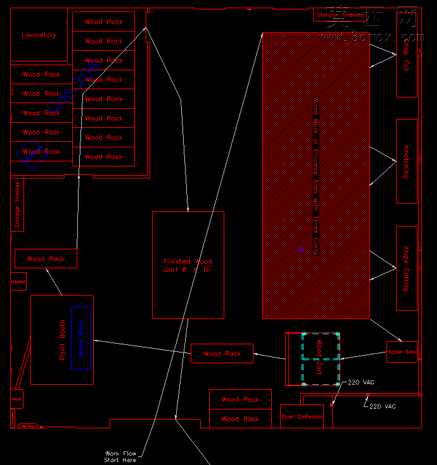

本作品为适配大厦内租赁的两处非连续空置场地打造的小工厂平面布局设计，依托CAD平台完成全要素二维规划建模，整体以黑色为绘图基底，采用红色线条勾勒所有空间边界、功能区块轮廓与动线走向，辅以少量蓝色线条标注特殊功能区域，清晰区分不同属性的空间要素。建模过程中严格遵循场地实际边界条件，针对两处不连续的空置空间分别做功能适配规划，将生产作业区、物料暂存区、办公辅助区、配电配套区等不同功能模块做合理排布，其中大面积核心区块规划为主要生产作业空间，预留充足的设备摆放与人员操作空间，周边小面积区块分别对应物料仓储、辅助办公、配套配电等功能，同时在图中明确标注220VAC供电点位位置，匹配小型工厂的用电接入需求。设计过程中重点梳理生产动线逻辑，用白色线条标注不同功能区之间的物料转运、人员通行路径，避免生产流程出现交叉折返，最大化提升非连续场地的空间利用效率，同时兼顾消防通道预留、设备摆放间距、人员操作空间等实际生产需求，所有线条绘制严格遵循工程制图规范，区块尺寸比例与实际租赁场地尺寸精准对应，可直接用于场地装修、设备进场排布的施工参考，解决了非连续租赁场地的功能拆分与动线衔接难题，让两处独立空间能够协同完成完整的小工厂生产运营流程，避免空间浪费与动线混乱问题。
