笔驱动按压式工装夹具结构设计

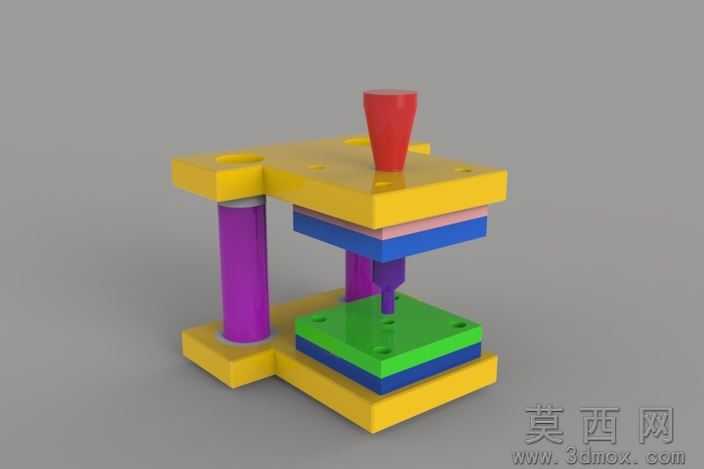

本作品为笔驱动的按压式工装结构三维设计，整体采用模块化分层设计思路，通过三维建模软件完成全参数化零件建模与虚拟装配，完整还原了手动按压工装的运动逻辑与结构细节。建模过程中首先搭建整体框架，上下两层黄色安装基板作为承载基础，采用对称式双紫色导向立柱设计，保证上层活动压板的运动垂直度，避免下压过程中出现偏载卡顿的问题，导向柱与上下基板的配合间隙经过参数化校核，既保证运动顺滑又控制了结构晃动量。上层活动组件采用多层叠合结构，黄色顶板上方设置红色按压操作头，模拟笔式按压的操作手感，顶板下方依次叠放粉色缓冲层、蓝色承压层，下方连接紫色压合执行头，下压时可将操作力垂直传递至下方绿色载物台，载物台同样采用蓝绿叠层设计，与上方压头位置精准对应，保证压合作业的对位精度。材质渲染阶段针对不同零件的功能属性匹配对应材质效果：框架类零件采用亮黄色硬质工程塑料材质，表现出工装轻量化、耐磕碰的使用特性；导向立柱采用紫色高耐磨工程塑料质感，突出其滑动摩擦的功能属性；按压头与执行头采用高饱和度红、紫色，强化操作部件的视觉辨识度；载物台采用绿蓝分层配色，清晰区分承载面与安装基层，方便装配阶段的零件识别。结构设计上充分考虑手动工装的使用逻辑，整体无额外动力源，完全依靠手动按压红色压头完成压合作业，松开后可依靠结构间隙实现自然复位，整体零件数量精简，所有零件均采用易加工的规则外形，无复杂曲面特征，既降低了3D打印或机加工的制造成本，也方便后期的拆装维护。建模过程中对所有配合面进行了干涉检查，确保上下运动行程内无零件碰撞，各层叠板之间的连接孔位完全对齐，可直接用于工程图导出与实物制作，整体结构紧凑小巧，可作为小型零件压合、打标作业的手动工装使用，也可作为机械结构教学的演示案例，直观展示导柱导向、分层承压的手动工装设计思路。
