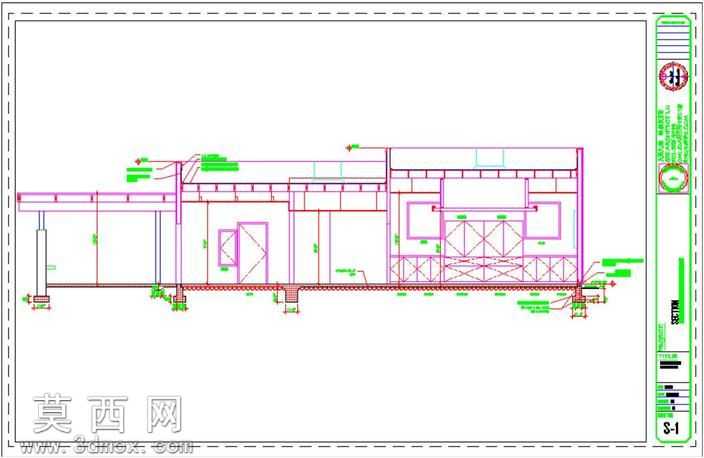

会议中心建筑立面高程设计绘图

本作品为会议中心建筑的高程立面绘图设计，依托三维建模逻辑完成建筑竖向维度的构造表达，整体设计围绕会议中心的功能布局与立面造型展开，在建模前期先梳理建筑的竖向标高体系，明确室内外高差、各层层高、屋面标高、构件竖向定位等核心参数，为后续的立面轮廓绘制与构造表达搭建精准的尺寸框架。建模过程中采用线性表达区分不同建筑构件的轮廓与材质边界，外墙、门窗、入口雨棚、屋面构架、管线支架等构件均按照实际投影关系排布，通过不同色彩的线条区分建筑结构、装饰面层、附属设施等不同类别的构造元素，清晰呈现建筑立面的层次关系。针对会议中心的主入口区域做了重点构造表达，明确入口门廊的竖向支撑结构、台阶的高差层级、雨棚的挑出尺寸与竖向标高，同时对立面的门窗排布做了规整化设计，匹配会议空间的采光需求与立面视觉韵律。在竖向管线与附属设施的表达上，按照建筑外立面的管线综合排布逻辑，梳理管线的走向与固定点位，避免管线对立面造型的无序干扰，同时标注出关键节点的竖向标高，清晰呈现建筑从室外地坪到屋面的完整竖向高程变化。绘图过程中严格遵循建筑制图的投影规则，保证立面各构件的水平与竖向定位精准，各部分构造的衔接关系表达清晰，既能够直观呈现会议中心建筑的立面外观造型，也能为后续的建筑深化设计、施工放线提供可靠的高程参考依据，完整传递建筑竖向维度的设计逻辑与构造细节。
