等节距圆柱螺旋压缩减震弹簧结构设计

　　在各类需要缓冲吸能、隔振降噪的机械结构场景中，圆柱螺旋压缩弹簧是应用频次极高的弹性基础元件，小到精密仪器的隔振支座，大到重型设备的缓冲限位结构，都能见到这类零件的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性变形，将外部冲击载荷转化为弹性势能存储，再通过缓慢回弹释放能量，避免刚性碰撞对设备本体、安装基座造成结构损伤，同时削弱振动传递路径上的能量幅值，提升整套设备运行的平稳性。

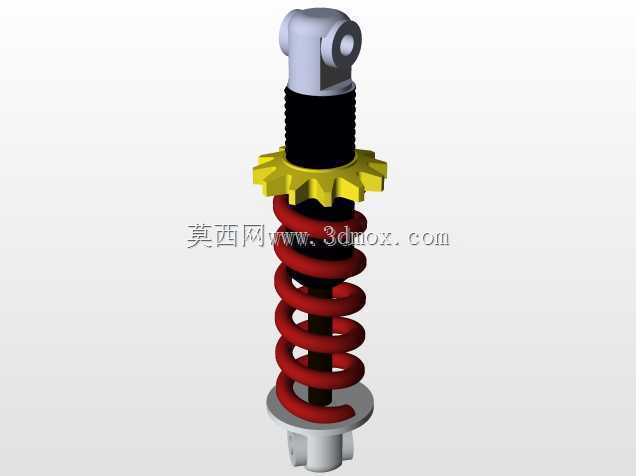

　　从结构设计逻辑来看，这款等节距圆柱螺旋弹簧采用圆形截面簧丝绕制，整体为等中径螺旋形态，两端的支撑圈做了并紧磨平处理，这部分结构不参与弹性变形，主要作用是保证弹簧安装时的端面贴合度，避免工作过程中出现偏载、侧向滑移的问题。设计时首先要匹配安装空间的边界约束：弹簧的自由长度需要满足预压安装后的初始载荷要求，同时要预留足够的压缩行程，避免工作载荷达到峰值时弹簧出现并圈压并的情况，压并状态下弹簧会失去弹性缓冲能力，长期处于压并工况还会造成簧丝的永久塑性变形，直接导致零件失效。

　　簧丝直径的选取直接关联弹簧的刚度系数，刚度越大，相同压缩量下能提供的反力越大，对应的承载能力越强，但对应的吸能行程会相应缩短，设计时需要根据实际工况的载荷波动范围、允许的最大变形量来平衡两者的关系。螺旋中径的尺寸则要兼顾安装导向结构的尺寸，通常弹簧安装时会配套导杆或者导套结构，避免压缩过程中弹簧出现侧向弯曲失稳，弹簧内径与导杆之间、外径与导套之间需要预留合理的间隙，间隙过小会造成摩擦卡滞，间隙过大则无法起到有效的导向限位作用。

　　在实际选型匹配过程中，还要考虑弹簧的端部安装固定形式，磨平的支撑圈端面需要有足够的接触面积，保证安装后弹簧的轴线与承载方向保持同轴，若存在角度偏斜，会导致簧丝局部应力集中，大幅缩短弹簧的疲劳寿命。对于有交变载荷的工况，还要核算簧丝的切应力幅值，确认疲劳安全系数满足设计寿命要求，避免在长期循环载荷下出现簧丝断裂的问题。

　　这类弹簧的建模过程需要重点还原螺旋升角、节距、簧丝直径、有效圈数、支撑圈数这些核心参数，螺旋扫描特征的轨迹线需要准确对应弹簧的实际螺旋线形态，两端并紧磨平的部分要通过特征切除还原端面的平面度，保证模型导入装配体后能与相邻的安装座、限位结构准确配合，不会出现装配干涉。建模时还要注意有效圈数的准确性，有效圈数是直接决定弹簧刚度的核心参数，支撑圈的数量根据弹簧总直径通常取1到2.5圈不等，需要匹配实际加工工艺的常规做法，避免设计出的结构无法通过常规卷簧工艺加工成型。

　　在不同的应用场景下，这类弹簧的表面处理方式也有区别，普通工况下做喷丸处理可以提升表面压应力，增强疲劳强度，腐蚀环境下则需要做镀锌、达克罗等表面防护处理，避免簧丝锈蚀导致力学性能下降。安装时的预压缩量也需要严格控制，预压量过小会导致设备空载时弹簧松动移位，预压量过大则会占用过多的有效行程，导致工作过程中缓冲能力不足。
