通风打孔式汽车制动盘结构设计

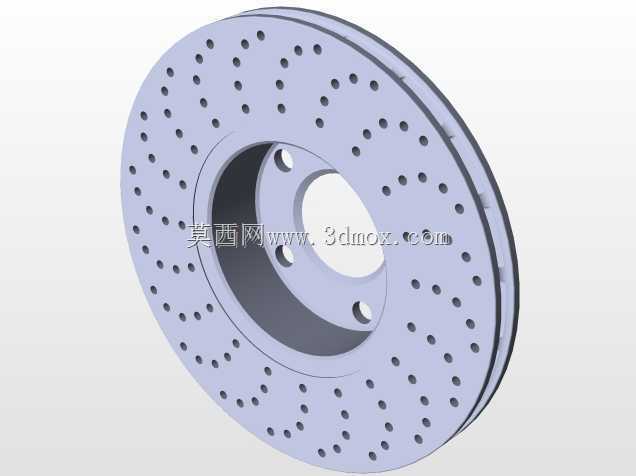

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是承担车辆减速、驻车制动核心功能的摩擦对偶件，其结构设计直接决定制动效能的热稳定性、连续制动抗衰退能力以及高速制动的NVH表现。这款打孔通风式制动盘采用双摩擦面中间夹设通风流道的夹层结构，区别于实心盘的单一本体设计，两层摩擦环之间通过径向布置的散热筋连接，既保证了轴向的结构刚度，又能在车轮转动时利用离心效应将摩擦产生的热量顺着筋片间隙快速导出，避免连续制动工况下摩擦面温度过高引发的热衰退、摩擦片烧蚀甚至制动盘热变形开裂问题。摩擦工作面上规则排布的轴向通孔并非单纯的装饰性设计，在实际制动过程中，这些孔首先可以快速排走摩擦副之间因高温产生的气体，避免气膜隔阻导致的制动踏板虚位、制动力矩波动；

　　其次在雨天涉水行驶时，孔道能快速刮除并排出摩擦面之间的水膜，缩短湿滑路面的制动响应时间，减少水衰退带来的安全隐患；同时打孔结构也能一定程度上降低制动盘的整体转动惯量，对于非簧载质量的轻量化有正向作用，间接提升悬架的响应表现。从安装边界来看，制动盘中心的定位大孔与轮毂轴头采用过渡配合，保证装配后的同轴度，避免转动时出现端面跳动引发的制动抖动；围绕中心孔均匀分布的螺栓过孔与轮毂轴承座的安装螺柱一一对应，孔位的位置度公差控制在0.05mm以内，确保装配后摩擦面与轮毂轴线的垂直度，避免高速制动时出现方向盘抖动的问题。摩擦环的外径尺寸匹配对应车型的制动卡钳活塞行程与摩擦片包角，既保证足够的摩擦接触面积满足制动力矩需求，

　　又不会因尺寸过大导致卡钳安装干涉、转向节布置空间不足。设计过程中需要重点考量几个工程细节：一是通风筋的截面形状与排布角度，直筋结构加工工艺性好、散热效率高，但高速转动时的风噪相对明显，若采用一定角度的斜筋或曲面筋，可在保证散热效率的同时降低气流扰动产生的噪声，但会提升铸造与加工的工艺难度；二是打孔的孔径与孔间距设计，孔径过小容易被摩擦产生的磨屑堵塞，失去排气排水的作用，孔径过大则会过度削减摩擦面的有效接触面积，降低单位面积的摩擦效能，同时孔边的应力集中问题需要通过倒角处理来缓解，避免长期冷热交变应力下孔边出现微裂纹扩展；三是摩擦面的平面度与厚度公差，成品盘的摩擦面平面度需要控制在0.02mm以内，两端面的厚度差不超过0.01mm，

　　否则制动时会出现制动力矩波动，引发踏板抖动与车身共振。在实际装车应用中，这类打孔通风盘多用于对制动性能要求较高的乘用车型，相比普通实心盘，其连续制动10次后的温度可降低15%-20%，热衰退率控制在10%以内，能够满足山路连续下坡、赛道激烈驾驶等极端工况下的制动稳定性需求。建模过程中需要重点还原通风道的内部结构、安装孔的位置精度以及摩擦面孔群的排布规律，确保模型可直接用于后续的有限元热分析、模态分析以及装配干涉检查，为后续的工艺编制、工装设计提供准确的数模依据。
