带调节齿盘的螺旋弹簧液压减震结构

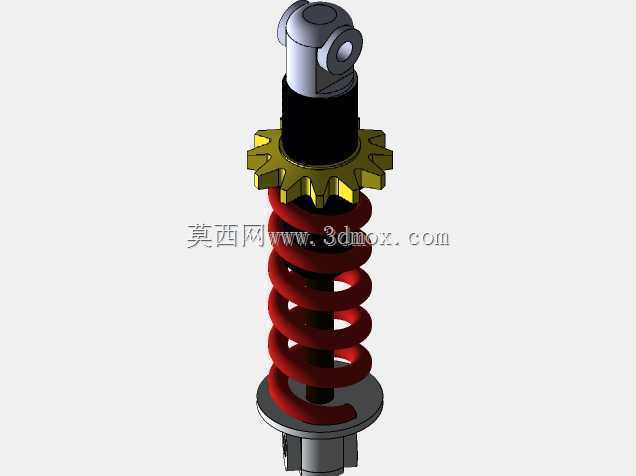

　　这类减震结构在中小排量两轮代步工具、小型全地形作业车辆、轻型工业代步设备的行走悬挂系统中应用极为广泛，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免刚性冲击直接传递至车架承载结构，同时抑制弹簧往复回弹带来的余震，保证行走过程中轮组与接触面的贴合度，提升操控稳定性与驾乘舒适度。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与液压阻尼芯同轴布置的方案，阻尼芯作为核心承载导向部件贯穿弹簧中心，上端设置铰接式吊耳结构，用于与车架端的安装支座配合，铰接结构可自适应悬挂摆动过程中的角度变化，避免安装位出现卡滞或附加弯矩；下端为带定位轴肩的安装端，可与轮组侧的摇臂结构配合定位，保证载荷沿阻尼芯轴向传递。

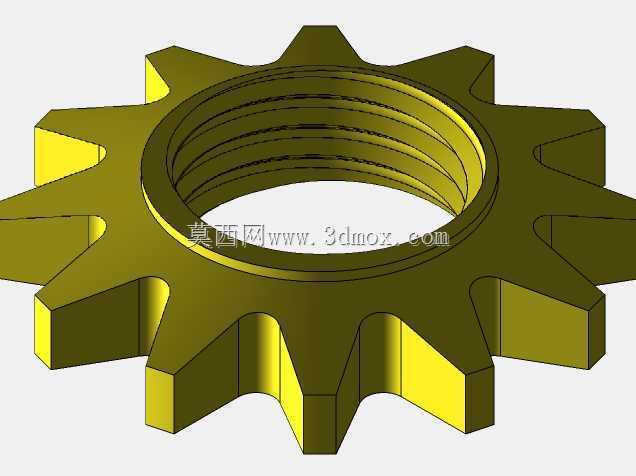

　　弹簧上端设置的齿盘式调节结构是该设计的实用亮点，齿盘沿周向分布多个啮合齿，通过旋转齿盘可改变弹簧的预压缩量，从而适配不同载荷下的减震初始硬度需求——单人轻载时可降低预压量获得更柔和的滤震效果，重载或复杂非铺装路面行驶时可增大预压量提升支撑性，避免弹簧压缩到底出现刚性撞击。设计过程中需要重点把控几个核心边界：首先是阻尼芯的行程与弹簧自由长度的匹配关系，弹簧最大压缩量必须大于阻尼芯的极限压缩行程，保证阻尼芯触底前弹簧仍有足够的支撑余量，避免弹簧压并导致结构损坏；其次是上下安装端的铰接孔同轴度公差，若两端铰接孔轴线偏斜过大，工作过程中会给阻尼芯的活塞杆带来侧向弯矩，长期使用会加速活塞杆密封件的磨损，导致液压油泄漏、阻尼失效；

　　另外齿盘调节结构的齿形需要设计足够的啮合深度，同时保证齿盘与阻尼芯外筒的螺纹配合顺畅，调节时不会出现卡齿或滑牙问题，调节到位后齿盘可通过齿间啮合实现自锁，不会在行驶震动过程中自行转动改变预压参数。外形尺寸方面，这类减震的整体安装距通常根据适配车型的悬挂行程设定，常见的中小型两轮设备用该类减震安装距在260mm至340mm区间，弹簧中径根据载荷等级通常在60mm至80mm范围，弹簧线径根据额定载荷匹配，保证额定载荷下弹簧压缩量处于线性工作区间，避免进入应力屈服区间。阻尼芯的活塞杆表面通常做硬铬镀层处理，提升表面硬度与耐磨性能，外筒采用无缝钢管精加工而成，内部设置阻尼阀系，通过液压油在阀片间的流动阻力产生阻尼力，

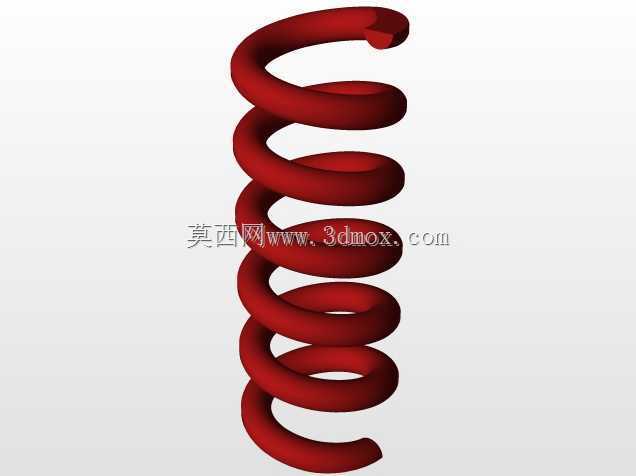

　　拉伸与压缩行程的阻尼力可通过阀片的数量、厚度、开孔直径进行匹配调校，压缩行程阻尼通常设置偏小，保证冲击可以快速被弹簧吸收，拉伸行程阻尼设置偏大，快速抑制弹簧的回弹动作。实际选型匹配时，除了核对安装距、行程参数外，还需要根据簧下质量、整车整备质量、常用行驶路况计算所需的弹簧刚度与阻尼系数，避免出现减震过硬滤震效果差，或是过软支撑不足、频繁触底的问题。建模过程中需要注意螺旋弹簧的端部并圈磨平结构处理，保证弹簧两端与上下支撑座的贴合面积足够，避免局部应力集中；齿盘的齿形采用渐开线或梯形齿均可，重点保证周向均匀分布，旋转调节时的受力均匀性；上下铰接端的衬套安装位需要预留足够的衬套压装空间，通常铰接孔内会设置橡胶衬套，进一步过滤高频小幅震动，同时补偿安装位的微小角度偏差。
