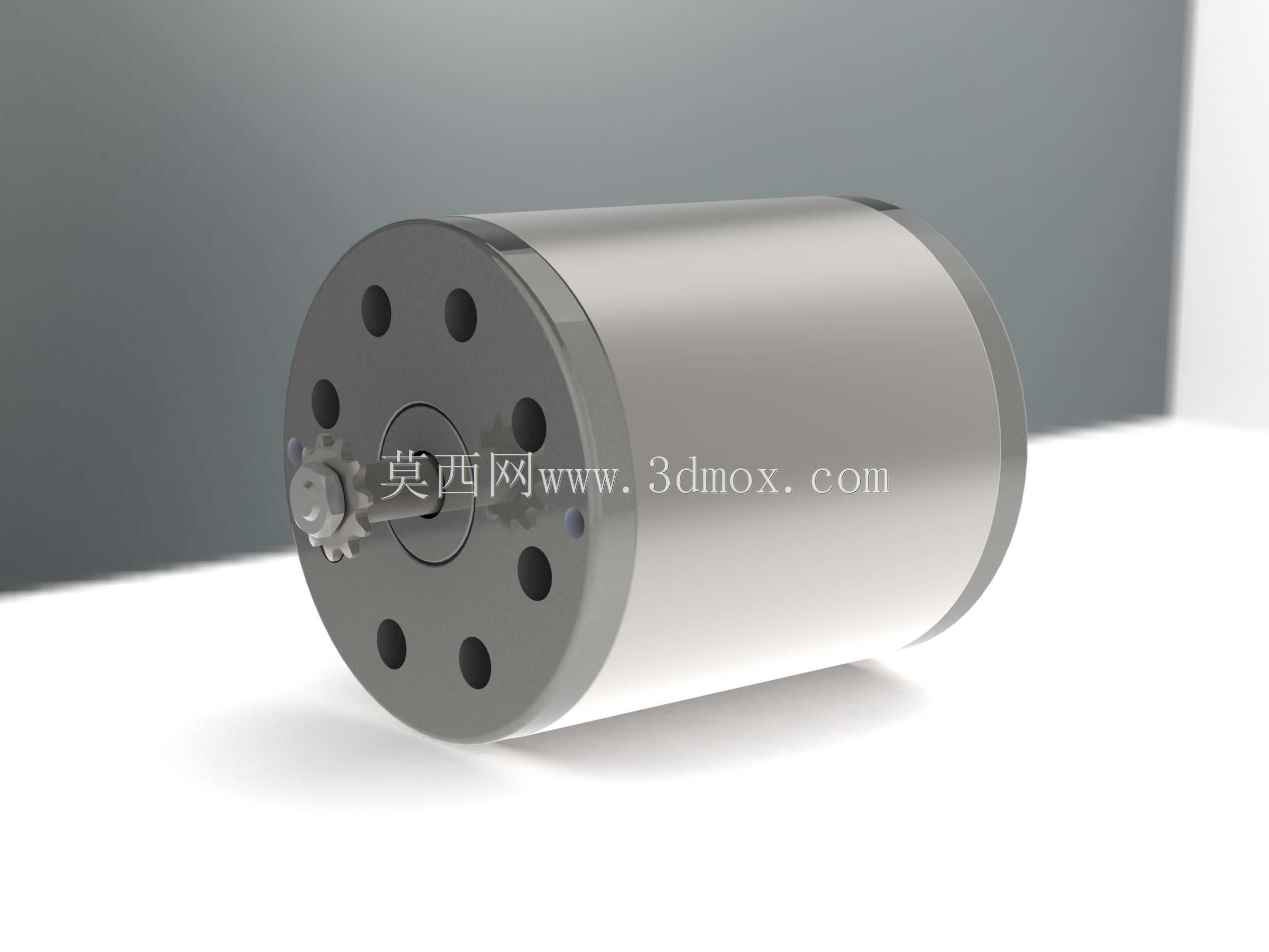

MY1020型500W至1500W无刷直流电机结构

　　这款无刷直流电机的三维结构还原，完全围绕实际装机的边界条件搭建，做结构选型时不用再反复核对安装位的干涉问题。先从实际应用场景说起，这类功率覆盖500W到1500W的中功率无刷电机，目前在轻型电动代步车、小型自动化输送线、户外便携动力设备、中小型无人机动力系统、家用小型健身器材的阻力调节与动力输出单元里都有大量应用，相比同功率有刷电机，它没有碳刷磨损的维护痛点，连续运行寿命能提升数倍，适合长时间连续运转的工况。

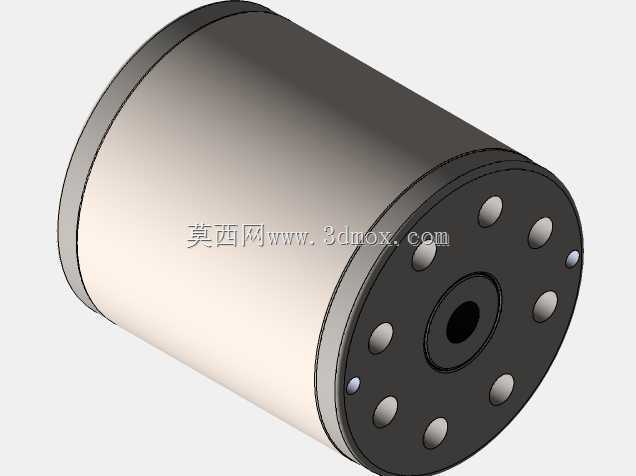

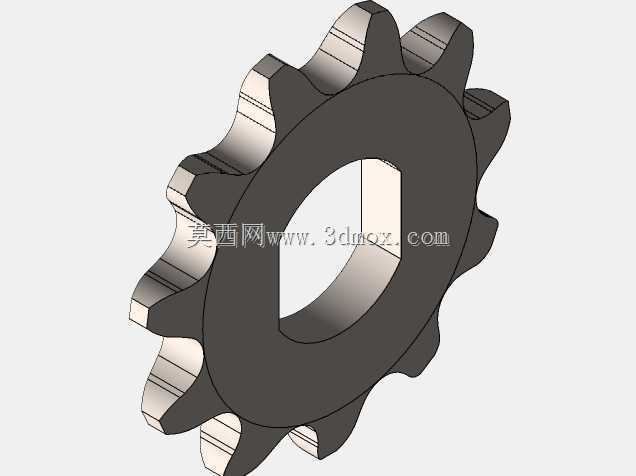

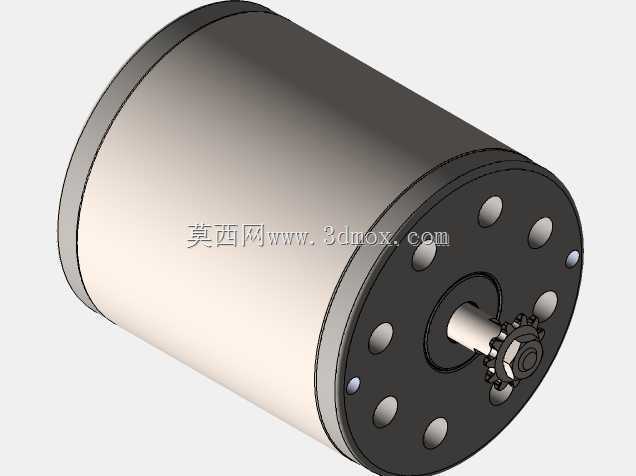

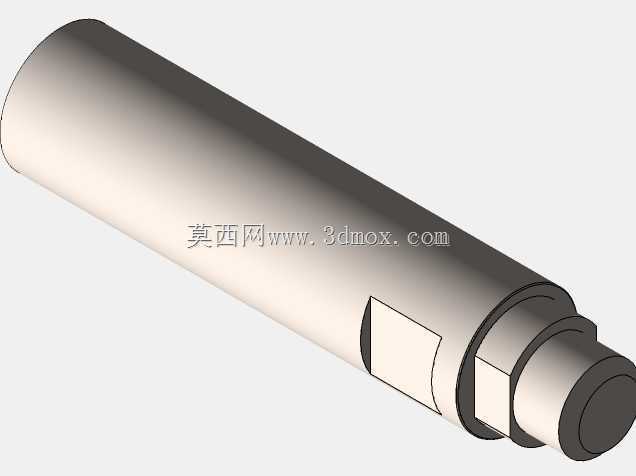

　　从设计思路上看，这款电机采用圆柱形一体化机壳结构，输出端采用法兰式安装端面，端面上均匀分布8个安装通孔，安装孔的节圆尺寸、孔位公差都严格按照实物测绘还原，装机时可以直接匹配标准安装支架，不用二次修配。输出轴端采用带定位台阶的出轴设计，轴端加工有齿轮安装位，适配小模数传动齿轮的装配需求，轴肩的定位尺寸可以保证齿轮装配的轴向位置精度，避免传动过程中出现齿轮窜动的问题。机壳部分采用光滑圆柱面设计，外径尺寸统一，既可以采用法兰端面固定，也可以配合抱紧式安装座实现任意角度的安装固定，适配不同设备的安装空间限制。

　　从功能特性上，无刷结构的设计取消了传统有刷电机的碳刷与换向器，运行时的电磁干扰更低，不会因为碳刷磨损产生粉尘，适合对洁净度有一定要求的设备内部使用，比如小型医疗辅助设备、实验室自动化装置的动力单元都可以选用。功率覆盖区间宽，同一安装尺寸下可以覆盖500W到1500W的功率需求，设备做系列化开发时，不用更改安装结构就能匹配不同功率等级的动力配置，大幅减少结构件的开模与加工成本。电机的出线端位于尾端端面中心位置，三维模型里预留了走线空间，做设备布线时可以提前规划线缆的弯曲半径，避免装机后线缆与周边结构件产生摩擦磨损。

　　安装边界方面，这款电机总长度124mm，机壳外径统一，输出端法兰的外径大于机壳外径，安装时需要注意法兰端面的贴合空间，预留至少2mm的装配间隙，方便安装螺丝的锁紧操作。输出轴的伸出长度、轴径尺寸都按照实物还原，搭配联轴器或者传动齿轮时，可以直接在装配体里核对配合尺寸，提前排查轴伸长度不足或者过长导致的装配干涉问题。电机尾端没有突出的结构件，安装时尾端只需要预留线缆弯折的空间即可，不需要额外预留散热结构的安装位，机壳本身的金属材质可以满足自然散热需求，在额定功率下连续运行不需要额外加装散热风扇。

　　做三维装配时，这款模型的所有配合面都做了简化处理，没有冗余的细小特征，导入装配体后不会占用过多的电脑运行资源，做大型设备的整体装配时，可以直接调用不用做特征简化。安装孔的位置都做了同轴心的配合参考，装配时可以快速捕捉安装位，提升装配效率。对于做设备开发的结构工程师来说，这类精准还原安装边界的电机模型，可以在方案设计阶段就完成动力单元的布局，不用等拿到实物样品再调整结构，大幅缩短产品的开发周期，避免因为安装尺寸核对错误导致的结构返工。另外，电机的重心位置在模型里也按照实际结构做了对应，做设备的重心校核、振动分析时，可以直接调用模型的质量属性参数，不用再额外估算电机的重量分布，提升仿真分析的准确度。
