Mechabot GL370微型直流减速电机结构

　　这款GL370直流减速电机在小型自动化执行场景中适配性极强，常被用于桌面级小型机械臂关节驱动、智能小车行进动力输出、小型传送带辊筒驱动、3D打印机送料机构动力源、自动售货机货道推送机构、智能家居电动窗帘/开窗器传动端这类对安装空间有严格限制、同时需要低转速大扭矩输出的工况中。不同于普通开环直流电机直接输出高转速低扭矩的动力特性，这款电机集成了行星减速结构，能将电机转子端的高转速通过多级齿轮啮合降速后，从输出轴端传递出适配负载的扭矩，避免了额外搭配减速箱带来的安装同轴度误差、装配公差累积问题，整体集成度更高，适合空间紧凑的小型设备选型使用。

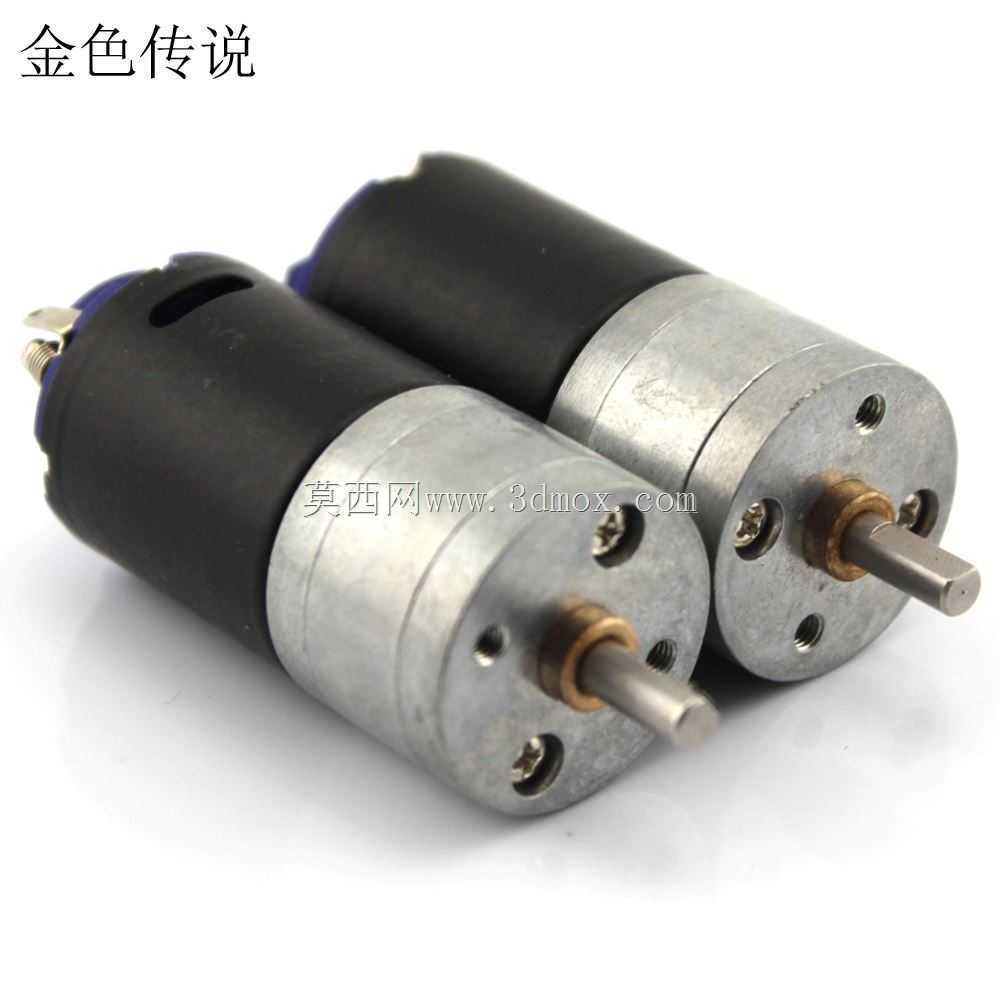

　　从结构设计逻辑来看，这款电机采用分段式同轴布局，最外侧为输出轴段，输出轴采用标准圆柱光轴设计，轴端做了倒角处理，方便装配时插入联轴器、同步带轮或者驱动轮的安装孔，输出轴根部设置有耐磨衬套，衬套与前端盖之间采用小间隙配合，既可以保证输出轴转动时的径向跳动量控制在合理范围，也能承受一定的径向负载，避免输出轴受径向力时出现偏磨、卡滞问题。前端盖采用圆形法兰结构，端面上预留两个对称的安装定位孔，安装时可以通过两颗螺丝直接将电机固定在设备安装板上，定位孔的位置与输出轴保持同轴对称，安装后不会出现偏心应力，能保证长期运行时的结构稳定性。

　　减速箱段与电机主体段采用过盈配合加卡扣的连接方式，减速箱外壳采用金属材质，既可以保证内部齿轮啮合时的结构刚性，也能辅助电机运行时的散热，避免长时间堵转或者高负载运行时热量堆积导致的磁钢退磁问题。电机主体外壳采用深色绝缘包覆处理，一方面可以对内部定子、转子结构形成物理防护，避免外界粉尘、水汽直接进入电机内部造成绕组短路，另一方面也能起到电气绝缘作用，防止设备漏电时外壳带电引发安全问题。电机尾部设置有电源接线端，接线端采用侧出式布局，不会额外增加电机轴向的安装长度，接线时可以直接将导线焊接在接线端子上，也可以根据使用需求搭配对应的接插件，方便设备批量装配时的快速接线作业。

　　在安装边界尺寸上，这款电机整体为同轴圆柱结构，最大外径为37mm，对应型号命名中的370规格，整体轴向长度根据减速比不同有细微差异，但整体控制在小型设备可容纳的范围内，输出轴直径为6mm，伸出长度适配常规的微型联轴器安装尺寸，前端盖安装孔的孔距为标准通用尺寸，可以直接替换市面上同规格的370系列直流减速电机，不需要额外修改设备的安装板开孔位置，替换适配成本极低。在实际选型使用时，需要注意输出轴的径向负载承受上限，不要在输出轴端挂载超出设计负载的重物，避免长期受力导致输出轴弯曲、内部齿轮断齿；安装时要保证电机与被驱动部件的同轴度，尽量采用柔性联轴器连接，抵消装配时的同轴度误差，减少运行时的振动和噪音。

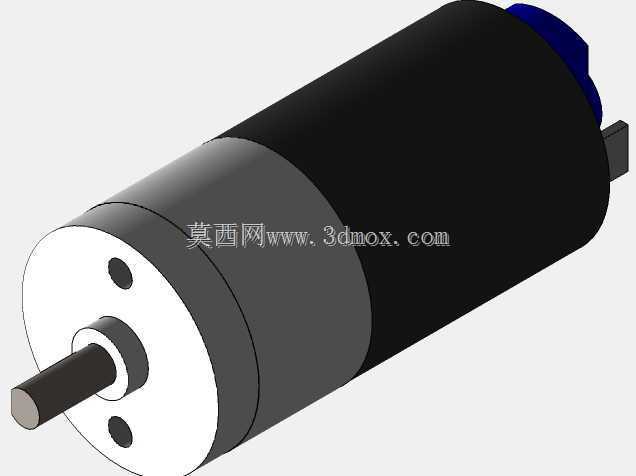

　　从功能特性来看，这款电机支持12V直流供电，适配绝大多数小型桌面设备、移动机器人的供电电压等级，不需要额外搭配电压转换模块，通过调整供电电压可以在一定范围内调整输出转速，也可以搭配PWM调速模块实现转速的闭环控制，满足不同工况下对转速调节的需求。电机内部的减速齿轮采用金属材质，相比塑料齿轮的减速箱，耐磨性能更好，能承受更大的瞬时冲击负载，使用寿命更长，适合需要频繁正反转、瞬时启停的工况使用。在三维建模过程中，这款模型完整还原了电机的各段外形尺寸、安装孔位、输出轴尺寸、接线端位置，结构工程师在做设备整体布局设计时，可以直接将该模型导入装配体中，提前核对安装空间、干涉情况，不需要手动测绘建模，能大幅缩短小型设备的结构设计周期，也能在设计阶段就提前验证电机与周边结构件的装配间隙，避免后期打样时出现安装干涉、孔位不对的问题。
