24V有刷直流驱动电机结构设计

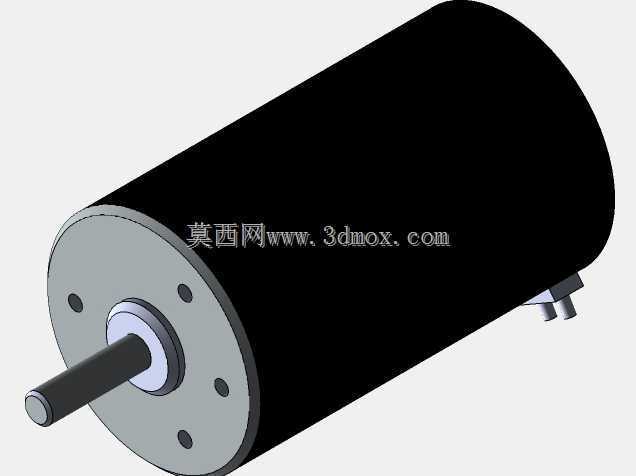

　　这款24V规格的圆柱形直流电机，是小型自动化设备、桌面级机电装置里极为常用的旋转动力输出元件，日常选型中常被用于对安装空间有紧凑要求、需要稳定低速大扭矩输出的工位，比如小型输送线的驱动辊配套、实验室小型搅拌装置动力源、智能仓储的小型分拣拨杆驱动、民用机电产品的动力执行端，都能见到同结构电机的应用身影。从结构设计逻辑来看，这款电机采用经典的圆柱形封闭式机壳设计，机壳主体做了黑化处理，一方面是金属壳体的防锈耐腐需求，另一方面黑色哑光表面可以减少车间环境下的积尘显脏问题，同时金属机壳本身承担了定子磁钢的固定载体与散热通路的作用，电机长时间运行产生的热量可以通过圆柱面的金属壳体快速散到周围空气中，

　　不需要额外加装散热鳍片就能满足常规工况下的散热需求。前端盖采用镀锌钢板冲压成型，端盖上均匀分布六个安装固定孔，孔位沿端盖圆周等角度排布，安装时既可以通过前端盖的孔位穿螺丝直接固定在设备安装板上，也可以配套定制的电机抱箍夹持圆柱机壳完成固定，两种安装方式都能保证电机运行时的同轴度，避免输出轴因为安装偏斜出现轴承偏磨、输出抖动的问题。输出轴采用单出轴设计，轴端做了倒角处理，方便装配时快速穿入联轴器、同步带轮或者驱动轮的内孔，轴伸长度经过匹配常规配套件的安装深度设计，不会出现轴伸过长导致悬臂负载过大、或者轴伸过短无法可靠固定传动件的问题，轴表面的加工精度满足常规传动件的配合公差要求，装配后传动件的径向跳动量可以控制在小型设备允许的范围内。

　　从设计细节上看，电机尾部预留了接线端子的安装位置，接线端从机壳尾部侧方引出，不会和前端的输出传动部件产生空间干涉，布线时可以顺着设备机架的走线槽排布，避免线缆被运动部件剐蹭破损。这款电机的安装边界非常友好，圆柱形的机壳外径统一，不管是采用法兰安装还是抱箍安装，都不需要在安装板上加工复杂的异形让位孔，只需要加工对应输出轴的过孔与安装螺丝孔即可，对于结构设计人员来说，选型时不需要额外做复杂的安装位适配，能大幅缩短设备设计阶段的动力元件选型适配周期。在实际功能表现上，24V的供电规格属于工业场景与民用场景都通用的安全电压区间，配套常规的直流调速器就可以实现输出转速的线性调节，满足不同工况下对转速、输出扭矩的不同需求，

　　比如在小型输送线应用中，可以根据输送物料的节拍调整电机转速匹配产线流速；在小型搅拌装置应用中，可以根据搅拌介质的粘度调整输出转速，避免负载过大导致电机堵转烧损。从建模还原度来看，这个三维模型完整还原了电机的所有外部结构特征，包括前端盖的固定孔位、输出轴的轴伸尺寸、机壳的外径与总长度、尾部接线端的凸起结构，结构设计人员在做设备整体装配时，可以直接将这个模型导入装配环境，提前校验电机和周边结构件的空间间隙，避免实际加工装配时出现结构干涉、安装空间不足的问题，尤其是在做紧凑化设计的小型设备时，精准的电机外轮廓模型可以帮助设计人员最大化利用设备内部空间，压缩设备整体外形尺寸。不同于大功率工业电机的复杂结构，这款小型直流电机的结构非常成熟，零部件通用化程度极高，后期维护时如果出现碳刷磨损、轴承损坏的问题，很容易找到替换的标准配件，不需要整台更换电机，能降低设备全生命周期的维护成本。在建模过程中，这类标准动力元件的模型重点在于安装尺寸的精准还原，不需要拆解内部的转子、定子、碳刷结构就可以满足结构设计的装配校验需求，这个模型的外部尺寸完全按照实物的安装边界制作，输出轴的配合尺寸、端盖安装孔的孔位间距、机壳的外径与总长度都和实物一致，设计人员选型时可以直接参考模型尺寸做安装位的设计，不需要额外反复核对样本参数，能减少设计阶段的尺寸核对工作量，避免因为尺寸记错导致安装位加工错误的问题。
