便携式立式网络摄像头外观结构设计

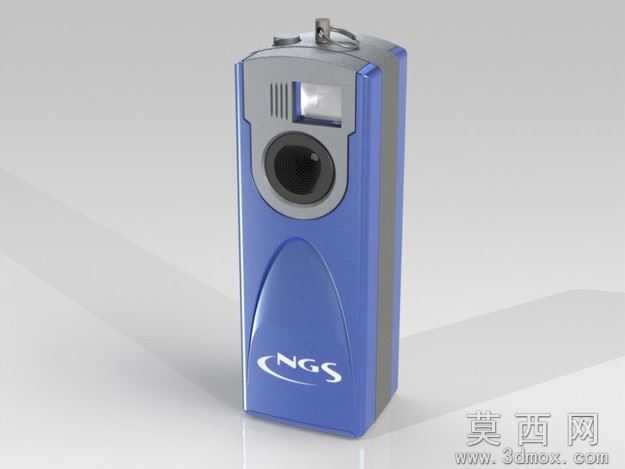

本作品为便携式立式网络摄像头的三维建模设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先通过草绘勾勒产品整体轮廓，确定立式长方体的主体基础形态，再通过拉伸、切除、圆角等特征命令逐步细化各部分结构：顶部预留挂扣安装位，满足便携悬挂的使用需求；正面上方区域规划补光灯与拾音孔阵列结构，保障暗光环境下的影像采集效果与声音收录清晰度；中部设置圆形镜头模组安装位，预留镜头调焦的活动空间；下部设计符合人体工学的弧形握持面，提升手持使用时的贴合手感。材质与渲染阶段采用PhotoView完成效果输出，主体外壳赋予哑光蓝色塑料材质，通过调整粗糙度参数模拟磨砂外壳的细腻质感，镜头外圈、顶部挂扣等部件赋予银灰色金属质感材质，区分不同功能区域的视觉层次，镜头镜片部分设置高反射透明材质，模拟真实光学镜片的反光效果，底部添加柔和的环境投影，提升整体渲染的真实感。设计思路上围绕便携使用的核心需求，在紧凑的机身内整合镜头、补光、拾音等功能模块，机身侧边做圆弧过渡处理避免尖锐棱角，正面品牌标识区域做内凹浮雕设计，兼顾品牌展示与外壳结构强度，整体造型简洁流畅，既满足桌面立式放置的稳定性要求，也可通过顶部挂扣实现随身携行，适配日常视频通话、移动影像采集等多场景使用需求，建模过程中对各部件的装配间隙做了合理预留，可直接用于后续的结构验证与手板制作参考。
