FSAE赛车四缸进气歧管增压集成结构

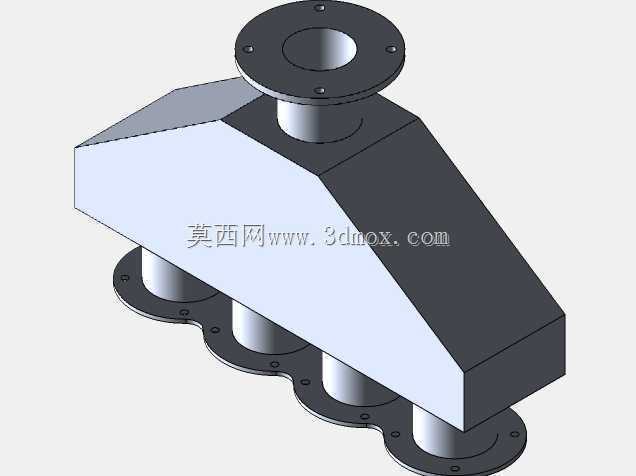

　　这套进气增压结构针对大学生方程式赛车的四缸自然吸气发动机开发，核心作用是梳理进气气流路径，稳定各缸进气均匀性，同时预留增压模块的安装接口，满足赛事规则下的动力输出优化需求。从实际装车场景来看，该部件布置在发动机缸盖侧上方的舱内空间，周边需要避让减震塔顶、防火墙以及冷却系统管路，因此整体轮廓采用了斜切式的腔体造型，上窄下宽的过渡结构既压缩了纵向安装高度，也避免了与周边部件的运动干涉。

　　结构上采用四出口等长设计，每个下接口对应发动机一个气缸的进气道，接口处带法兰安装边，通过螺栓与缸盖进气侧固定，法兰面预设密封槽，可适配耐油橡胶密封垫，保证进气系统的负压密封性，避免未计量空气进入导致的空燃比失准。顶部的单法兰接口用于对接节气门体或者增压管路，接口通径经过流量匹配计算，能够满足发动机高转速工况下的进气流量需求，不会出现截面突变导致的气流紊流损失。

　　腔体内部做了平滑的流道过渡，没有尖锐的转角结构，减少进气过程中的沿程阻力，每个气缸对应的进气支路长度经过均等化设计，保证各缸的进气谐振效应一致，避免出现不同气缸充气效率差异过大的问题，这对于高转速取向的赛车发动机尤为重要，能够让动力输出曲线更平顺，减少调校过程中各缸工作不均匀带来的调校难度。材质选用铝合金作为设计基准，既满足轻量化需求，降低整车前部的簧上质量，也具备足够的结构强度，能够承受增压工况下的内部正压，同时铝合金的导热性可以让进气热量更快散发，降低进气温度提升充量系数。

　　安装边界方面，四个下接口的法兰孔位完全对应量产四缸发动机的进气道安装孔距，不需要对缸盖做额外改装即可完成适配，整体结构的横向宽度控制在发动机缸盖的宽度范围内，不会超出发动机本体的两侧轮廓，纵向高度从下法兰安装面到顶部接口法兰面的尺寸经过压缩，能够适配方程式赛车低矮的引擎盖造型，不需要在引擎盖上做额外的凸起开孔。侧面的平整结构可以预留传感器安装位，方便加装进气温度、压力传感器，为发动机电控系统提供准确的进气参数，也方便后续调校过程中采集进气系统的工作数据。

　　设计过程中优先考虑了赛事场景下的维护便捷性，所有法兰连接的螺栓都预留了足够的扳手操作空间，不需要拆解周边其他部件即可完成进气歧管的拆装作业，腔体本身采用一体化的焊接或者铸造结构设计，减少了拼接密封面的数量，降低了赛事过程中出现漏气故障的概率。针对增压版本的使用需求，腔体壁厚做了针对性加强，能够承受1.5bar以内的增压压力而不出现变形，同时流道设计兼容自然吸气与低压增压两种工况，不需要更换主体结构即可通过更换顶部接口部件完成动力升级，适配不同赛事阶段的调校需求。
