大学生方程式赛车入门级钢管车架结构

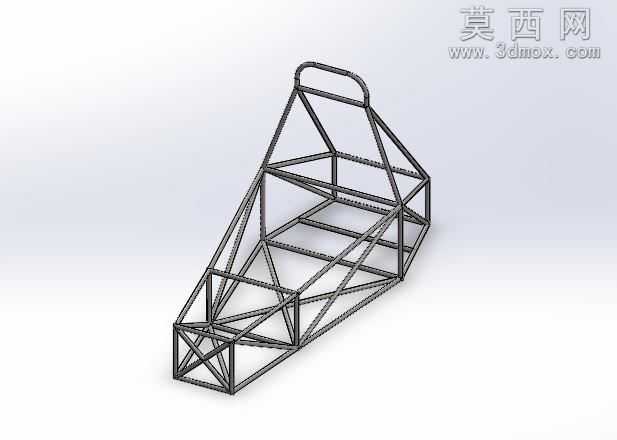

本作品为面向FSAE赛事打造的入门级钢管桁架式车架三维模型，建模过程严格遵循方程式赛车车架的基础设计逻辑，采用三维参数化建模方式完成整体结构搭建。建模初期先梳理车架的核心功能分区，从前部的碰撞吸能区、前悬架安装区，到中部的驾驶舱承载区、动力系统安装位，再到后部的后悬架固定区、防滚架结构，每一段管材的排布都先通过基准线搭建空间线框，再基于线框生成对应规格的钢管实体，保证各安装点位的空间坐标精度，避免后续装配出现干涉问题。模型采用等直径钢管的简化设定，适配入门级设计的学习需求，所有管材的衔接处都做了贴合处理，还原钢管焊接前的对位状态，清晰展示桁架结构的传力路径：前部碰撞受力可通过斜向布置的管材分散传导至侧边防撞梁，中部驾驶舱通过多组三角形桁架结构提升抗扭刚度，防滚架区域采用闭环钢管结构保证碰撞时的乘员生存空间，后部动力安装位通过横向与纵向管材组合，为动力总成、后悬架提供稳定的安装基准。材质设置上为钢管赋予了哑光金属材质，渲染时采用柔和的工作室环境光，清晰呈现每一段管材的空间位置与连接关系，没有添加多余的装饰性元素，重点突出车架本身的结构逻辑。设计思路上偏向入门教学定位，没有采用复杂的变径管材、异形截面设计，整体结构简洁明了，能够帮助初学者快速理解方程式赛车车架的基本布局、桁架结构的刚度提升原理，以及各功能分区的设计要点，可作为方程式赛车设计入门的参考案例，也可用于基础的车架刚度仿真、装配干涉检查的练习模型，帮助学习者快速掌握空间桁架类结构的三维建模思路，理解赛车底盘设计中车架作为核心承载基体的设计逻辑，明确各安装点的位置精度要求，以及管材排布对整车重量、刚度的影响规律。
