制冷系统用MLV05型管路控制阀件

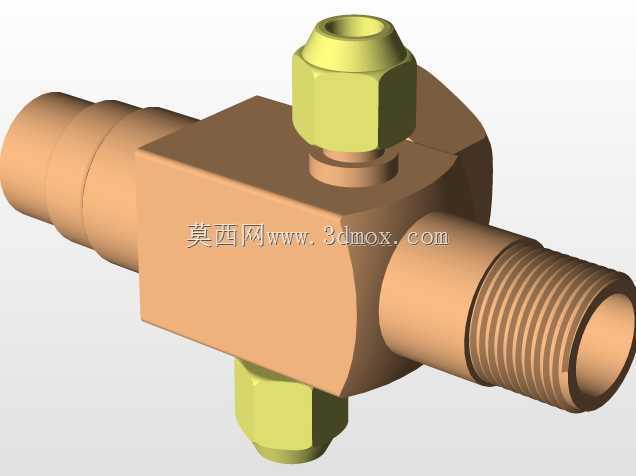

　　这款阀件主要面向制冷系统的管路流体控制场景，在商用冷柜、中小型冷库、工业冷水机组这类需要精准管控冷媒通断、支路分流的制冷设备中应用较多，日常做制冷机组管路排布、阀件选型替换时，这类结构的阀件是很常见的管路核心部件。从实际功能来看，它承担着冷媒管路的通断控制、支路流量调节的作用，阀体上的两个锁紧螺母结构，是用来对接毛细管或者细径冷媒管的接口，拧紧后可以实现可靠的管路密封，避免冷媒泄漏——这在制冷系统里是核心要求，一旦出现密封失效，冷媒泄漏会直接导致制冷效率下降，甚至整套机组无法正常运行。阀体一侧的外螺纹宝塔接头结构，是用来对接主路冷媒管路的，宝塔结构可以配合卡箍实现和软管的可靠连接，外螺纹段则可以和对应规格的内螺纹硬管直接旋接，

　　两种连接方式兼容不同的管路排布需求，不用额外做转接头适配，能减少管路中的连接节点，降低泄漏风险。做这款阀件的三维建模时，首先要把控的是所有外部接口的尺寸精度，毕竟制冷管路的安装间隙很小，接口的螺纹规格、接头外径、螺母对边尺寸如果出现偏差，现场安装时就会出现装不上、密封不严的问题。建模过程中先确定主通路的通径尺寸，这直接关系到冷媒的流量参数，通径过小会增大管路流阻，影响制冷循环效率，通径过大则会导致阀件体积冗余，占用过多的机组安装空间。之后再确定两个侧接接口的位置，两个接口呈180度对称分布在阀体上下侧，和主通路呈垂直布局，这种结构可以方便在狭小的机组舱内布置支路管路，不用额外弯折管路就能完成毛细管的对接。

　　阀体的主体采用近似方形的结构，不是完全的圆柱造型，这种设计是为了安装时可以用扳手卡住阀体主体，拧紧接头的时候不会出现阀体跟转的情况，现场安装操作更方便。外形尺寸上，主通路的总长度控制在适配常规制冷机组管路间距的范围，不会因为阀件过长导致管路需要额外拉伸适配，两个侧接螺母的外径尺寸也做了优化，预留了足够的扳手操作空间，安装时不用使用特制的薄壁扳手，普通的活动扳手或者开口扳手就能完成锁紧操作。安装边界方面，这款阀件安装时需要在阀体侧方预留至少一个螺母厚度的操作空间，方便完成侧接管路的锁紧和后期维护拆卸，主通路两端的管路对接时，要保证和阀件接口的同轴度，避免强行对接导致的接口变形，影响密封性能。另外，阀体和接头的过渡位置都做了圆角处理，

　　不是尖锐的直角结构，一方面是避免加工时的应力集中，提升阀件的耐压能力，毕竟制冷系统工作时管路内会有一定的压力变化，应力集中的位置长期使用容易出现开裂泄漏；另一方面也能避免安装时划伤操作人员的手套或者皮肤，符合现场安装的安全要求。建模时所有的密封配合面都做了严格的尺寸公差匹配，螺母和阀体的对接螺纹精度按照常规管路密封螺纹的要求设置，保证实际加工后可以实现可靠的密封，不需要额外添加过多的密封填料就能满足制冷系统的密封要求。
