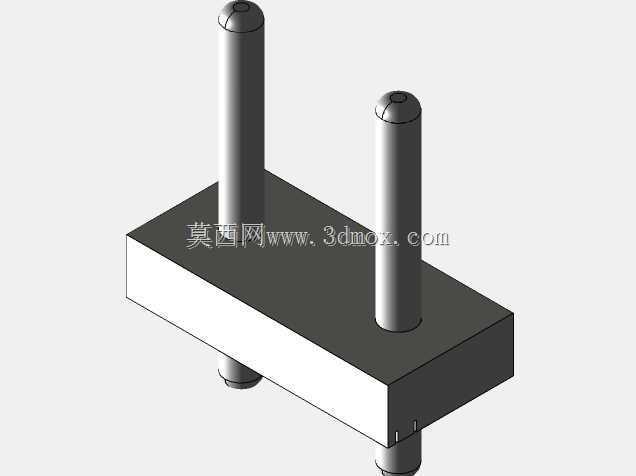

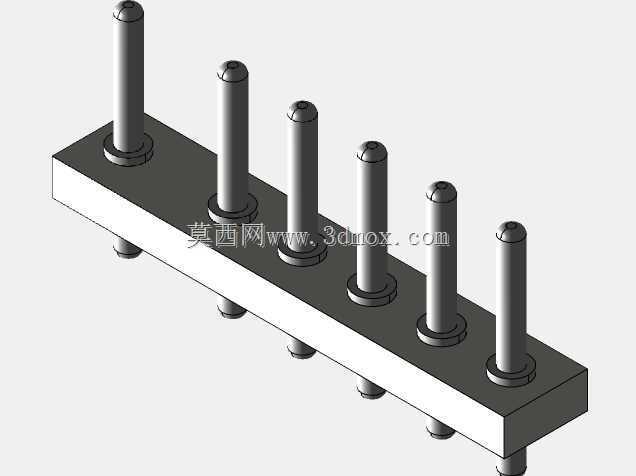

这类多针直插连接器常出现在低压信号传输回路里,小功率工控传感模块、小型家电内部控制板、便携检测仪器的板间接线场景都能见到它的身影,核心作用是实现多路线性信号的稳定导通,同时兼顾接线后的结构限位,避免线束拉扯造成的引脚脱焊、接触不良问题。从结构设计逻辑来看,这款六针排布的连接器采用一体式绝缘基座承载导电插针,基座选用耐温绝缘工程塑料成型,插针与基座的配合采用过盈压装工艺,每根插针的根部都设计了轴肩限位结构,压装到位后轴肩贴合基座表面,既可以避免插针受轴向推力时出现窜动,也能控制插针伸出基座的长度公差,保证插针对接时的插入深度一致。插针的外露端做了圆弧导向头设计,对接母端时不需要精准对位就能顺利导入,插针表面做了镀覆处理,
降低接触电阻的同时提升抗氧化能力,长期在常规车间温湿度环境下使用也不会出现接触阻抗飙升的问题。基座底部对应每根插针的位置都预留了焊接引脚,引脚长度适配常规1.6mm厚度的PCB板波峰焊工艺,过波峰焊时焊锡可以顺着引脚与基座的间隙爬升,形成饱满的焊点,不需要额外补焊就能保证焊接强度。安装边界方面,这款连接器的基座为长方体结构,六根插针沿基座长度方向等距排布,针间距为标准2.54mm规格,适配市面上通用的母座接插件,基座宽度方向的尺寸控制在5mm左右,安装时在PCB上预留的占位宽度不需要超过6mm,适合在板上空间局促的控制板上排布,不会和周边的电容、电阻等贴片元件产生空间干涉。基座本身没有设计额外的安装固定耳,
直接依靠插针焊接在PCB上实现固定,对于振动量级不大的固定式设备场景,这种固定方式完全可以满足使用要求,如果是用在有持续振动的移动设备上,也可以在基座底部点涂少量结构胶加固,不需要额外设计安装孔位,节省板上空间。设计这类连接器的时候,首先要确认插针的同轴度公差,每根插针相对于基座底面的垂直度要控制在0.1mm以内,不然对接时会出现个别插针无法导入母座的问题,压装插针的工装要做精准的定位槽,保证每根插针压入后的高度一致,高度差不能超过0.05mm,避免对接时出现个别针接触不到位的情况。绝缘基座的壁厚设计要兼顾强度和成型工艺,基座侧壁厚度控制在1mm左右,既可以保证成型时不会出现缩孔、缺料的问题,也能在插针压装时提供足够的支撑力,
不会出现基座开裂的情况。插针的直径选用标准0.5mm规格,适配常规的压接导线线径,单针的额定载流量可以达到3A,足够覆盖常规传感信号、小功率控制回路的电流传输需求,相邻插针之间的绝缘间距经过耐压验证,可以承受AC500V的耐压测试不出现击穿、飞弧问题,满足常规低压电控设备的安全规范要求。在实际选型使用时,要注意对接的母座插簧要和插针直径匹配,插簧的抱紧力要控制在合理区间,既要保证插针插入后接触电阻稳定,也要避免插拔力过大造成操作困难或者插针弯折。这类连接器的建模过程中,要重点还原插针根部的限位轴肩、端部导向圆弧、基座底部的焊接引脚结构,同时要保证针间距的尺寸精度,因为这类标准接插件的尺寸公差要求较高,如果建模时尺寸偏差过大,生成的工程图或者3D打印样件就无法和标准母座适配,失去实际参考价值。另外基座的边角都做了小尺寸的倒角处理,一方面是注塑成型时便于脱模,另一方面也可以避免安装时尖锐边角划伤操作人员或者线束绝缘层,这些细节结构在建模时都不能省略,不然就和实际量产的产品存在差异,无法用于实际的结构设计参考。
