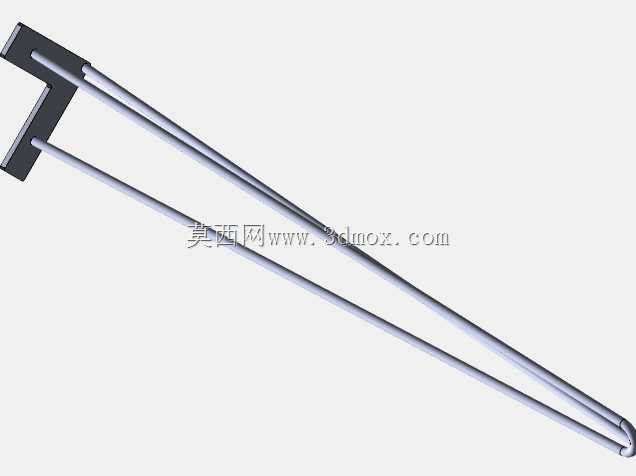

CA6140车床专用T型双杆操作手柄结构

　　在普通卧式车床的操纵系统里，这类T型双杆操作件是操作人员与设备进给、主轴操控单元交互的核心接触部件，日常加工过程中，操作工通过握持该手柄完成进给方向切换、主轴启停或转速档位切换的动作传递，其结构可靠性直接影响车床操作的顺畅度与操控精度。从结构设计逻辑来看，该手柄采用T型握持端搭配平行双长杆的布局，T型端头的横向段做了加宽处理，适配手掌自然握持的施力角度，避免长时间操作产生的硌手感，双平行长杆的设计相比单杆结构，能在传递扳动力矩时抵消单侧偏载，减少杆体与安装基座配合孔的单侧磨损，延长操纵机构的维护周期。设计阶段需要重点考量杆体的抗弯强度，因为车床换挡操作时，若齿轮啮合位置存在错位，操作工施加的扳动力会瞬间增大，

　　杆体需要承受不低于150N的径向扳力不产生永久形变，因此杆体采用等直径圆钢截面，在保证足够抗弯截面模量的同时，控制整体重量，降低操作时的手部负载。安装边界方面，双杆的中心距需要严格匹配车床操纵箱内部的拨叉轴安装孔位，杆体的有效插入深度要满足拨叉行程的极限位置要求，避免扳动到极限档位时杆体从安装孔中脱出，T型端头的横向长度控制在120mm左右，既保证足够的握持施力空间，又不会因为过长在车床溜板移动时与周边防护、刀架组件产生运动干涉。实际应用场景中，这类手柄除了适配CA6140系列普通车床，也可经过尺寸微调后应用在同系列其他型号卧式车床的进给操纵位置，相比一体式铸造手柄，这种分体式杆状结构的加工难度更低，

　　杆体可采用冷拉圆钢直接裁切后与T型端头焊接或过盈压装完成装配，生产效率更高，后期维护时若单根杆体出现磨损弯折，可单独更换杆体无需整体更换整个手柄，降低设备运维成本。从人机工程角度考量，双杆的平行度公差需要控制在0.1mm/m以内，避免插入安装孔后出现卡滞，导致扳动手柄时阻力过大，T型握持端的边缘做了倒圆角处理，去除加工毛刺，防止操作时划伤手部，杆体表面做发黑防锈处理，适应车间多切削液、多油污的工作环境，避免长期使用后表面锈蚀影响握持手感。在操纵力传递路径上，双杆结构能将手部施加的力矩均匀传递到内部的操纵拨叉上，相比单杆结构，不会因为单杆受力产生的扭转力矩导致拨叉偏斜，减少拨叉与滑移齿轮槽之间的异常磨损，

　　提升车床进给变速机构的整体使用寿命。设计建模过程中，需要重点验证手柄扳动全行程内的运动包络，确保在各个档位位置，手柄都不会与车床的溜板箱盖板、进给手轮、快速移动按钮等周边部件产生碰撞，杆体的长度需要结合操纵箱的安装深度确定，过长会导致杆体末端伸入变速箱内部触碰齿轮传动部件，过短则无法可靠连接内部拨叉，导致操作脱档。
