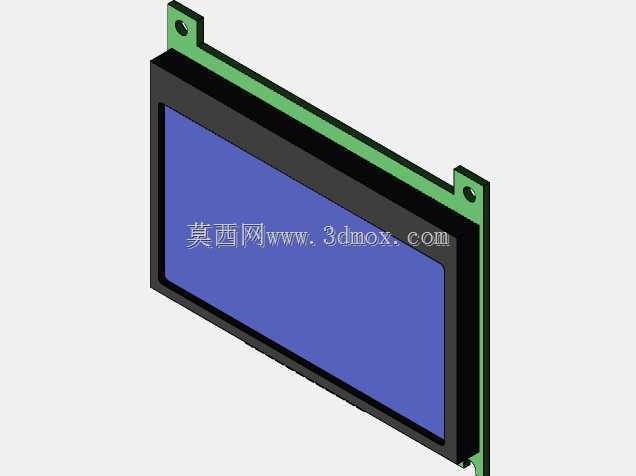

12864点阵工业液晶显示模组结构

　　预留的安装孔位可以直接通过M2规格的螺丝固定在设备壳体的内部安装柱上，不需要额外设计屏幕压框或者固定支架，能有效减少整机内部的结构件数量，压缩装配工序。屏体正面的显示区域做了黑色遮光边框处理，能避免背光从屏幕边缘漏光影响显示对比度，在车间强光环境下也能保证显示内容的可识别度。PCB板的边缘做了圆角处理，避免装配过程中板边毛刺划伤设备内部的连接线束，引脚采用单侧引出的排布方式，12个引脚沿着板边一字排开，间距符合常规接插件的标准尺寸，既可以直接焊接排线连接主控板，也可以搭配对应规格的FPC连接器做可拆卸连接，方便后期设备维护时的屏幕更换。设计这类显示模组的三维模型时，首先要确认的是屏体的有效显示区域与PCB外轮廓的相对位置，在工业控制终端、小型检测仪器、嵌入式手持设备的开发环节里，显示交互部件的选型从来不是只看分辨率参数这么简单，安装空间的适配、引脚排布的兼容性、结构固定的可靠性，每一项都会直接影响整机的装配效率与长期使用稳定性。这款128×64分辨率的点阵液晶显示模组，是面向小尺寸嵌入式交互场景设计的部件，日常工作中主要承担设备运行参数显示、操作菜单反馈、故障代码提示的功能，相比同尺寸段的段码屏，它可以灵活显示自定义字符、简易图形甚至中文汉字，能适配更多没有固定显示界面的非标设备开发需求。从结构设计层面来看，这款模组采用了板载屏体加侧边固定耳的一体化设计，固定耳从PCB板边缘延伸而出，

　　很多新手建模时容易把屏幕居中放置，实际工业级的12864屏因为驱动芯片排布的原因，有效显示区往往会向引脚对侧偏移一定距离，如果这个尺寸把控不准，设备面板上的显示开窗位置就会出现偏差，要么遮挡显示内容，要么露出屏幕边缘的黑边影响外观。其次是固定耳的安装孔位公差，工业场景下的塑料壳体注塑成型后会有一定的收缩率，所以建模时安装孔的中心距要预留0.1-0.2mm的装配余量，避免因为壳体变形导致螺丝无法顺利穿入。另外还要注意屏体表面到PCB背面的总厚度，这个尺寸直接决定了设备面板到内部安装位的空间预留，如果厚度尺寸建模偏差过大，要么屏幕顶到面板外表面，要么屏幕陷在壳体内部导致可视角度变小。从实际应用的场景来看，

　　这类小尺寸点阵屏大量用在小型传感器的显示终端、台式检测仪器的参数显示区、工业PLC的扩展显示模块上，因为它的驱动逻辑成熟，不需要复杂的显示协议，普通的8位单片机就能直接驱动，对于成本敏感的工业设备来说是性价比极高的显示方案。建模过程中还要考虑屏幕的安装限位，PCB板的侧边可以和壳体内壁的定位筋贴合，装配时不需要反复调整位置，直接顺着定位筋推到位就能拧固定螺丝，能大幅提升产线的装配效率。屏体和PCB之间的连接采用COB封装工艺，驱动芯片直接绑定在PCB板上，表面覆盖黑色的保护胶，建模时这部分的凸起高度也要准确还原，避免壳体内部的筋位压到保护胶导致芯片损坏。另外，屏幕的可视角度参数虽然是光学指标，但结构设计时也要做对应考量，

　　比如设备是壁挂安装还是桌面放置，屏幕的安装倾斜角度要结合模组的最佳可视范围做调整，保证操作人员站立或者坐姿操作时都能清晰看到显示内容。很多结构工程师在选型显示模组时，往往只关注屏幕的显示参数，忽略了结构尺寸的细节，比如引脚的突出高度、固定耳的厚度、板边接插件的占位空间，这些细节如果在建模阶段没有准确还原，等到开模或者样机装配时才发现干涉，就会导致整个项目的进度延误。这款模组的三维模型完整还原了所有结构细节，包括固定耳的倒角、安装孔的沉台设计、引脚的长度与排布位置、屏体边框的宽度，能直接导入到整机装配模型中做干涉检查，不需要设计人员再对着二维图纸反复测量核对。在做设备的人机交互部分设计时，还要考虑屏幕表面的防护，如果是用在多粉尘、有油污的车间环境，屏幕前方可以搭配透明的亚克力防护面板，防护面板和屏幕表面之间预留0.3mm左右的间隙，避免摩擦刮花屏幕偏光片，这部分的间隙尺寸也可以通过导入该模型直接在装配环境里调整，不需要反复打样验证。
