手持吹风机外观结构三维数模设计

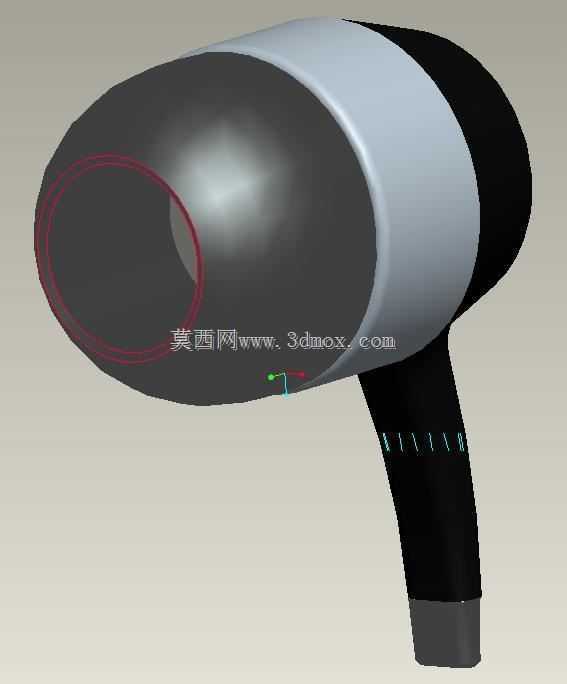

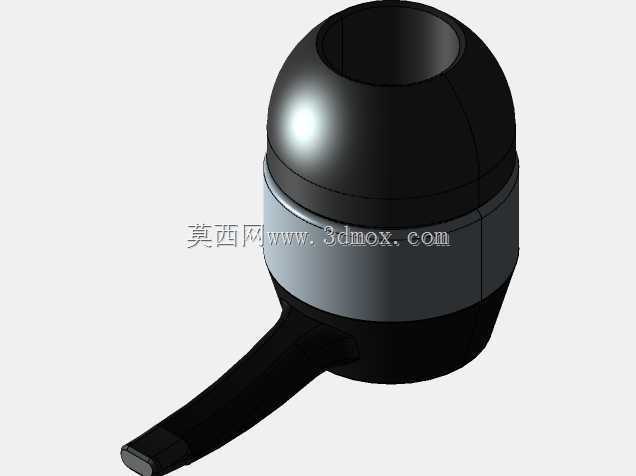

　　本次呈现的手持风筒三维结构，核心围绕日常干发、局部快速风干的使用场景做结构落地，建模阶段先从手持握持的人机边界切入，先确定手柄段的握持周长范围，适配成年人群单手握持的舒适尺寸，手柄与风筒主体的衔接角度做了12度左右的倾斜处理，避免使用过程中手腕长期处于弯折受力状态，长时间握持操作也不会产生明显的酸胀感。风筒主体的出风端做了双层圈状结构设计，内层为风道出风的直筒段，保证气流沿轴向稳定输出，减少紊流带来的风噪与风力损耗，外层的环形凸边一方面做外观层次区分，另一方面可作为风嘴配件的卡接定位边界，后续加装集风嘴、散风嘴时可直接沿该凸边卡合固定，无需额外增加卡扣结构，减少零件数量的同时提升装配效率。手柄段的表面做了细微的防滑纹理建模，

　　对应实际生产中的磨砂注塑工艺，提升握持时的摩擦力，即使手部沾有少量水渍也不易打滑脱落，手柄尾部预留了电源线出线的让位空间，出线位置做了圆弧过渡处理，避免电源线长期弯折出现外皮破损的问题。风筒主体的外壳做了分段式结构设计，分为前壳、中壳、后壳三个部分，各段之间的止口配合间隙控制在0.15mm范围内，既保证装配时的定位精度，也避免长期使用后出现接缝错位、缝隙不均的外观问题。内部风道的建模沿气流走向做了顺滑过渡，没有出现直角转折的结构，减少气流在风道内部的碰撞损耗，提升出风效率的同时降低工作噪音。建模过程中同步考虑了内部零部件的安装边界，预留了发热组件、风机模块、控制电路板的安装空间，各组件的安装柱位、卡扣位都做了对应建模，

　　保证结构件之间的装配干涉量为零，后续开模生产时无需再做大幅的结构调整。出风端的金属质感环形装饰件，建模时做了0.8mm的壁厚设计，可采用金属冲压或者电镀塑料件实现，既提升外观质感，也不会过多增加整机重量。整机的重心位置设置在手柄与风筒主体的衔接处上方，握持时整机重量均匀分布在手掌部位，不会出现头重脚轻的握持感受，长时间举持操作手臂也不易产生疲劳感。手柄上的按键位置设置在握持时拇指自然触碰的区域，按键的凸起高度做了1.2mm的设计，按压行程控制在0.5mm，既保证按压时有清晰的反馈手感，也不会因为凸起过高容易出现误触的问题。风筒尾部的进风区域做了格栅结构建模，格栅的间隙控制在3mm以内，既保证进风的通流面积，

　　也能避免异物吸入风道内部损坏风机组件，格栅的筋条做了0.6mm的壁厚设计，保证结构强度的同时不会过多遮挡进风路径。整个建模过程从实际使用的人机需求出发，兼顾外观造型的流畅感与内部结构的装配合理性，所有结构尺寸都符合手持类小家电的生产工艺要求，可直接作为结构优化、外观改款的基础数模使用，也可用于相关课程的结构设计案例参考，帮助从业者理解手持类家电从外观到内部结构的设计逻辑，掌握人机尺寸、装配边界、工艺要求在三维建模中的落地方法。
