医用患者转移提升承载装置结构设计

　　在临床医护场景中，行动不便患者的移位转运一直是护理工作里劳动强度较高的环节，传统的人工搀扶、床单拖拽移位方式，不仅容易造成护理人员腰部劳损，还可能在转移过程中对患者造成二次牵拉损伤，尤其是术后、骨折、瘫痪类患者，移位过程的支撑稳定性直接关系到护理安全。这款患者转移提升装置的结构设计，正是针对病房、康复中心、养老机构内的短距离患者移位需求开发，核心作用是在患者从病床到轮椅、检查床、平车之间转移时，提供稳定的环抱式承载与升降支撑，替代纯人力托举搬运。

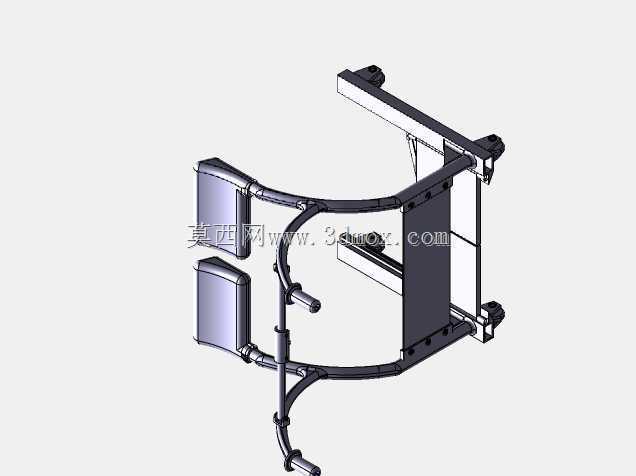

　　从结构布局来看，该装置采用后侧安装对接的框架式主体，背部的竖向安装板预留了多组螺栓固定孔位，可直接适配现有护理移位设备的升降立柱端，安装孔位采用对称式排布，横向安装孔距控制在280mm范围内，竖向预留三档调节孔位，单孔直径12mm，适配M10规格的连接螺栓，安装时无需对原有升降立柱做额外打孔改造，可直接完成对接。主体承载框架采用弧形环抱式设计，两侧的弧形臂展开后形成的内圈宽度为420mm，刚好适配普通成年患者的躯干围度，弧形臂内侧预留了软垫安装卡槽，实际使用时可包裹高密度海绵与防水皮革套，避免硬质金属框架直接接触患者皮肤造成压痕。

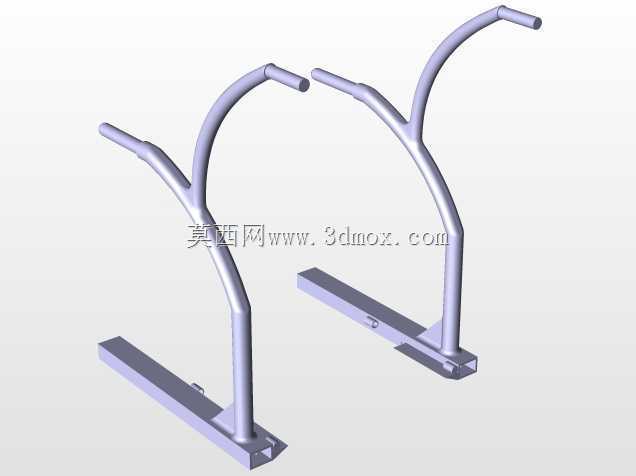

　　两侧承载臂的结构做了分段式铰接设计，靠近主体框架的第一段臂体采用矩形钢管焊接成型，截面尺寸为40mm*25mm，壁厚3mm，保证臂体承重时的抗扭刚度，避免患者倚靠时出现臂体侧弯变形；第二段臂体通过阻尼转轴与第一段连接，可根据患者的体型调整开合角度，开合角度调节范围在0-35度之间，调整到位后依靠转轴阻尼自动锁止，无需额外设置锁止销，护理人员单手即可完成角度调整，操作流程更简便。臂体前端设置了两段式托垫安装位，上下两个托垫分别对应患者的腋下与腰胯位置，托垫安装座采用快拆式卡扣结构，可根据患者身高调整上下托垫的间距，调节行程为180mm，适配身高范围150cm-185cm的成年患者使用。

　　装置中部设置了横向的辅助扶手杆，扶手杆直径30mm，表面做滚花防滑处理，患者在被转移过程中可双手抓握扶手，保持上半身稳定，避免身体前倾滑落；扶手杆的安装座同样采用可调节结构，可沿竖向导杆调整高度，高度调节范围从距离托垫平面200mm到350mm，满足不同上肢长度患者的抓握需求。主体框架的后侧设置了两组导向滑块，可与升降立柱的线性导轨配合，实现整体装置的平稳升降，升降过程的导向间隙控制在0.2mm以内，避免升降时出现晃动卡顿，升降行程范围内的任意位置都可通过升降立柱的锁止机构固定，方便护理人员调整到合适的转移高度。

　　从受力设计角度，整个框架的承重载荷按150kg的额定承载做校核，所有焊接位置采用满焊工艺，焊后做去应力处理，避免长期承重出现焊缝开裂；弧形臂的受力点做了加强筋补强，在臂体与主体框架的连接位置焊接了三角形加强筋，将臂体承受的弯矩分散传递到主体竖梁上，经受力仿真验证，在额定载荷下，臂体前端的最大形变量不超过2mm，完全满足临床使用的刚度要求。装置的所有外露金属棱边都做了R3圆角倒钝处理，避免使用过程中剐蹭患者衣物或皮肤，表面采用静电喷塑工艺，涂层厚度80μm，耐消毒液擦拭腐蚀，适配医疗场景的日常消毒需求。

　　实际使用时，护理人员可先将装置调整到与病床平齐的高度，将两侧弧形臂调整到合适开合角度，推至患者身前，让患者背靠主体支撑板，调整托垫位置分别承托腋下与腰胯，让患者抓稳中部扶手后，即可操控升降机构将患者平稳抬起，完成后续的移位操作，整个过程仅需1名护理人员即可完成，相比传统的双人搬运模式，可降低60%以上的护理人力消耗，同时转移过程中患者的躯干始终处于被环抱支撑的状态，不会出现局部受力过大的情况，有效降低转移过程中的二次损伤风险。该结构在设计时充分考虑了与现有移位设备的兼容性，安装边界尺寸控制合理，无需对现有设备做大规模改造即可直接装配，适配绝大多数常规规格的电动移位机立柱，具备较好的通用适配性。
