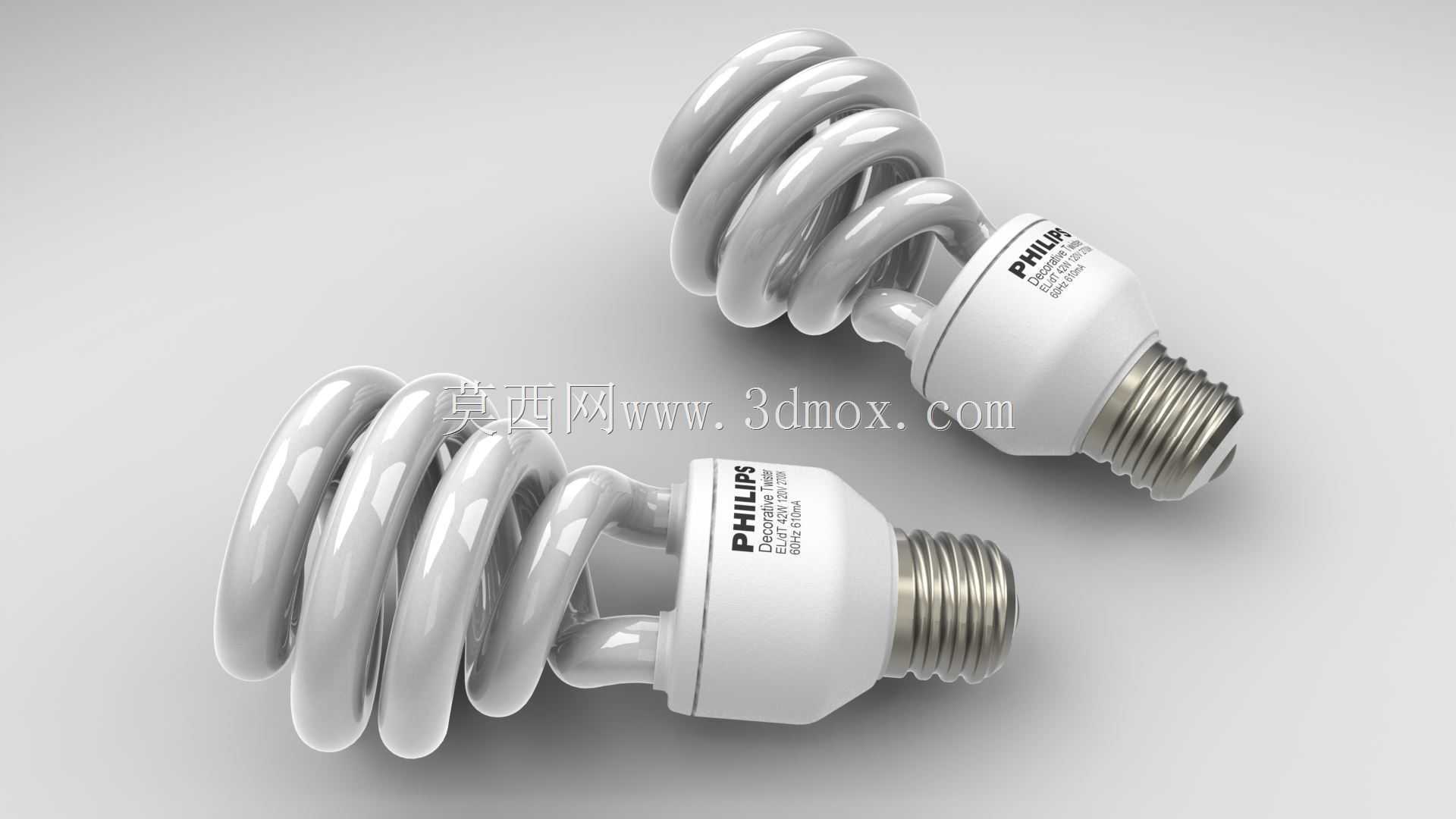

飞利浦螺旋型紧凑型荧光灯结构设计

　　日常接触的紧凑型荧光灯里，螺旋结构的款式一直是替换传统白炽灯的主流选择，这类产品的三维建模核心要平衡发光效率、安装适配性与结构可靠性，不能只做外观曲面的复刻。先从安装边界说起，这款螺旋CFL的灯头采用标准E27螺口设计，建模时螺牙的螺距、牙型角度完全遵循国标灯头尺寸规范，螺纹大径控制在26.15-26.45mm区间，小径24.25-24.55mm，确保能适配市面上绝大多数通用螺口灯座，不会出现拧入过松接触不良、过紧卡滞损坏灯座的问题；灯头与塑壳的连接段做了环形止口结构，装配时通过压合工艺固定，止口的配合公差选H7/h6小间隙配合，既保证组装效率，也能避免长期使用后灯头松动脱落。

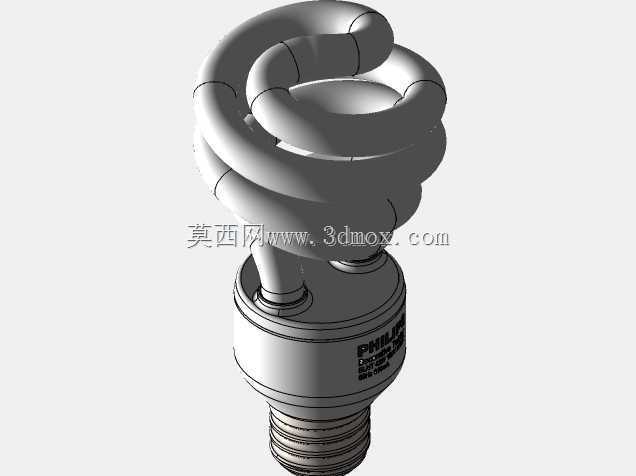

　　灯管部分的螺旋曲面是建模的难点，实际生产中螺旋灯管是通过玻璃管加热弯制而成，建模时螺旋升角、圈数直接决定灯管展开长度，而灯管长度和管径共同匹配额定功率下的汞蒸气放电空间——这款产品的螺旋段共5.5圈，螺旋外径控制在42mm以内，单根玻璃管外径9mm，展开长度约380mm，刚好匹配15W功率的放电需求，既保证光效达到每瓦60流明以上，也控制整体外形尺寸不会过大，能适配大部分原有白炽灯的灯罩空间，不会出现装进去盖不上灯罩的情况。灯管末端与塑壳内部的电子镇流器腔体连接位置，做了密封灌胶的避让槽，槽深2mm，宽度刚好容纳灯管引脚与密封胶层，避免灌胶时胶体外溢影响外观。

　　塑壳部分采用PBT阻燃材质，建模时外壳壁厚均匀控制在1.8mm，所有转角位置做R0.5的圆角过渡，避免注塑生产时出现应力集中导致开裂；外壳表面的飞利浦标识区域做了0.15mm的下凹设计，后续通过丝印工艺填充标识，不会因为长期擦拭出现标识脱落；塑壳内部的电子镇流器安装位设置了三个定位柱，柱高6mm，直径2.2mm，刚好卡入镇流器PCB板的定位孔，不需要额外打螺丝就能固定PCB，减少装配工序，同时定位柱的位置避开了PCB上的电容、三极管等发热元件，预留1.5mm的散热间隙，避免长期工作时热量堆积加速元件老化。

　　从应用场景来看，这款螺旋节能灯适配家庭客厅、卧室的吸顶灯、台灯，也能用于商场、走廊的筒灯、壁灯替换，相比U型管节能灯，螺旋结构的灯管发光面更均匀，360度方向的光通量差值控制在10%以内，不会出现U型管那种侧面暗区明显的问题；相比传统白炽灯，相同亮度下功耗仅为白炽灯的20%，使用寿命能达到8000小时以上。建模过程中还要考虑实际生产的工艺可行性，比如螺旋灯管的弯曲半径不能小于玻璃管直径的1.5倍，否则弯制时容易出现管壁过薄、开裂的问题，这款产品的螺旋弯曲半径为14mm，刚好满足玻璃弯管的工艺要求；灯头的金属部分采用镀镍铜材质，建模时表面粗糙度设置为Ra1.6，既保证导电性能，也有不错的抗氧化能力，长期在潮湿的厨卫环境使用也不容易生锈接触不良。

　　另外在结构细节上，塑壳与灯管衔接的位置做了一个环形的挡光边，高度3mm，能遮挡灯管根部的发光暗区，让点亮后的视觉效果更整洁；灯头顶端的导电触点做了0.8mm的凸起，保证和灯座底部的导电片可靠接触，触点边缘做R0.3的圆角，避免安装时刮伤灯座的导电弹片。整个产品的总长度控制在115mm以内，最大外径45mm，重量约85g，安装在普通吊灯灯座上不会因为重量过大导致灯座下垂，适配性覆盖绝大多数民用照明场景。建模时所有配合面的公差设置都贴合实际量产要求，没有出现无法开模、无法装配的理想化结构，不管是用于照明产品的结构设计参考，还是用于场景渲染的素材，都能满足工程使用需求。
