符合ASTM D638标准的狗骨拉伸试样

　　在高分子材料、复合材料的力学性能验证环节，拉伸性能是最基础也最核心的检测指标之一，而狗骨形试样是开展这类测试的标准载体，其设计合理性直接决定测试数据的离散度与可信度。这款试样严格遵循ASTM D638标准的尺寸规范设计，从结构根源上规避了非标准试样常见的应力集中、夹持打滑、断裂位置偏移等测试干扰问题。

　　从实际应用场景来看，这类试样广泛覆盖塑料原料改性研发、注塑工艺参数验证、成品件材质性能复检、新材料配方迭代等多个工程环节：在改性塑料生产企业，每批次原料挤出造粒后，都需要通过注塑成型该类标准试样，完成拉伸强度、断裂伸长率、弹性模量等核心参数的检测，确保出厂原料性能符合客户要求；在注塑成型加工厂，切换原料牌号、调整机台温度压力参数、更换模具浇口结构后，也会采用同材质成型该标准试样开展拉伸测试，验证工艺调整对材料力学性能的影响，避免批量生产的制件出现强度不足、易脆断等质量问题；在第三方检测实验室，该类试样更是高分子材料力学检测的通用载体，配合万能材料试验机完成不同温度、湿度、拉伸速率下的性能测试，为材料选型、质量仲裁提供数据支撑。

　　在结构设计思路上，这款试样完全贴合标准要求的三段式结构：两端为宽度较大的平直夹持段，表面设计为平整直面，能够与万能试验机的楔形夹具充分贴合，夹持过程中受力均匀，不会出现局部压溃或者夹持打滑的情况，确保拉伸过程中载荷传递稳定；中间为宽度收窄的平行测试段，是拉伸过程中主要的变形与断裂区域，该段的长度、宽度、过渡圆角半径都严格匹配标准公差要求，尤其是夹持段到测试段的过渡区域，采用平滑圆弧过渡，从几何结构上消除了截面突变带来的应力集中问题，保证测试过程中试样的断裂位置出现在平行测试段范围内，避免因过渡区域应力过大导致的提前断裂，造成测试数据失真。

　　从尺寸与安装边界来看，这款试样的平行测试段宽度、夹持段宽度、总长度、过渡圆角半径等核心尺寸都严格控制在ASTM D638标准规定的公差带内，能够适配市面上绝大多数常规万能材料试验机的夹具行程与夹持范围，不需要额外定制专用夹具即可直接装夹测试。试样的厚度设计也预留了常规注塑成型的工艺余量，既可以直接通过标准模具注塑成型，也可以从成品板材上通过铣削加工制备，加工过程中只要保证平行测试段的表面粗糙度、尺寸公差符合要求，即可获得可靠的测试数据。

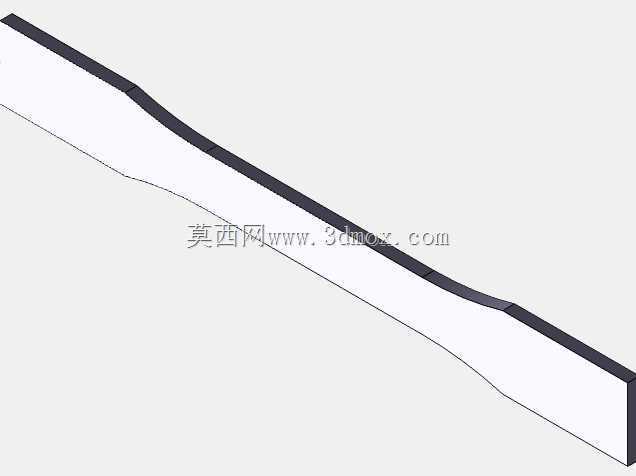

　　在实际建模过程中，这款模型完全还原了标准试样的几何特征，没有添加多余的倒角、刻线等非标准结构，避免后续用于数控加工试样时出现额外的工艺处理步骤。模型的曲面过渡连续顺滑，不存在几何尖角、重叠面等建模缺陷，导入各类CAM软件后可以直接生成加工刀路，也可以导入模流分析软件，用于模拟标准试样的注塑成型过程，分析浇口位置、冷却参数对试样内应力、成型收缩率的影响，为实际试样模具的设计优化提供参考。对于结构设计人员而言，在开展带塑料受力件的产品开发时，也可以直接调用该模型，将其作为材料性能验证的标准载体，配合有限元分析软件，对比仿真数据与实际拉伸测试数据的差异，校准材料本构模型的参数，提升后续产品结构仿真的准确度，减少产品开发过程中的试错成本。
