倾斜式圆盘成球造粒设备结构设计

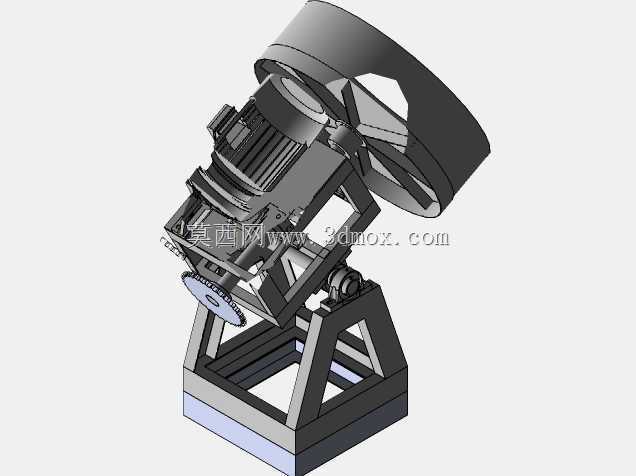

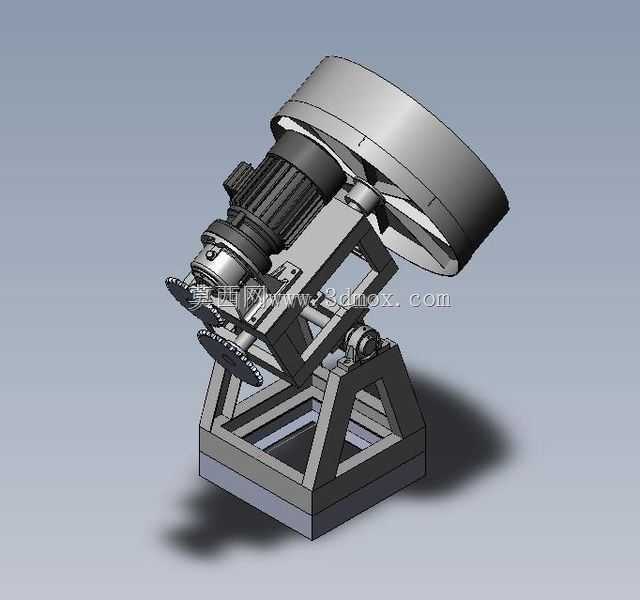

　　在粉体物料深加工、颗粒制备相关的生产场景中，这类倾斜圆盘结构的造粒设备是核心作业单元，常见于复合肥生产、矿粉成球、陶粒制备、饲料颗粒加工等工段，承担将粉状原料通过滚动团聚制成均匀球形颗粒的工序，直接影响后续颗粒的强度、圆整度与粒径一致性。从结构设计逻辑来看，该设备采用倾斜式圆盘作为成球载体，搭配侧置驱动单元与可调倾角的焊接机架，整体结构紧凑，没有冗余的外伸部件，适配车间内中小型生产线的工位布置需求。

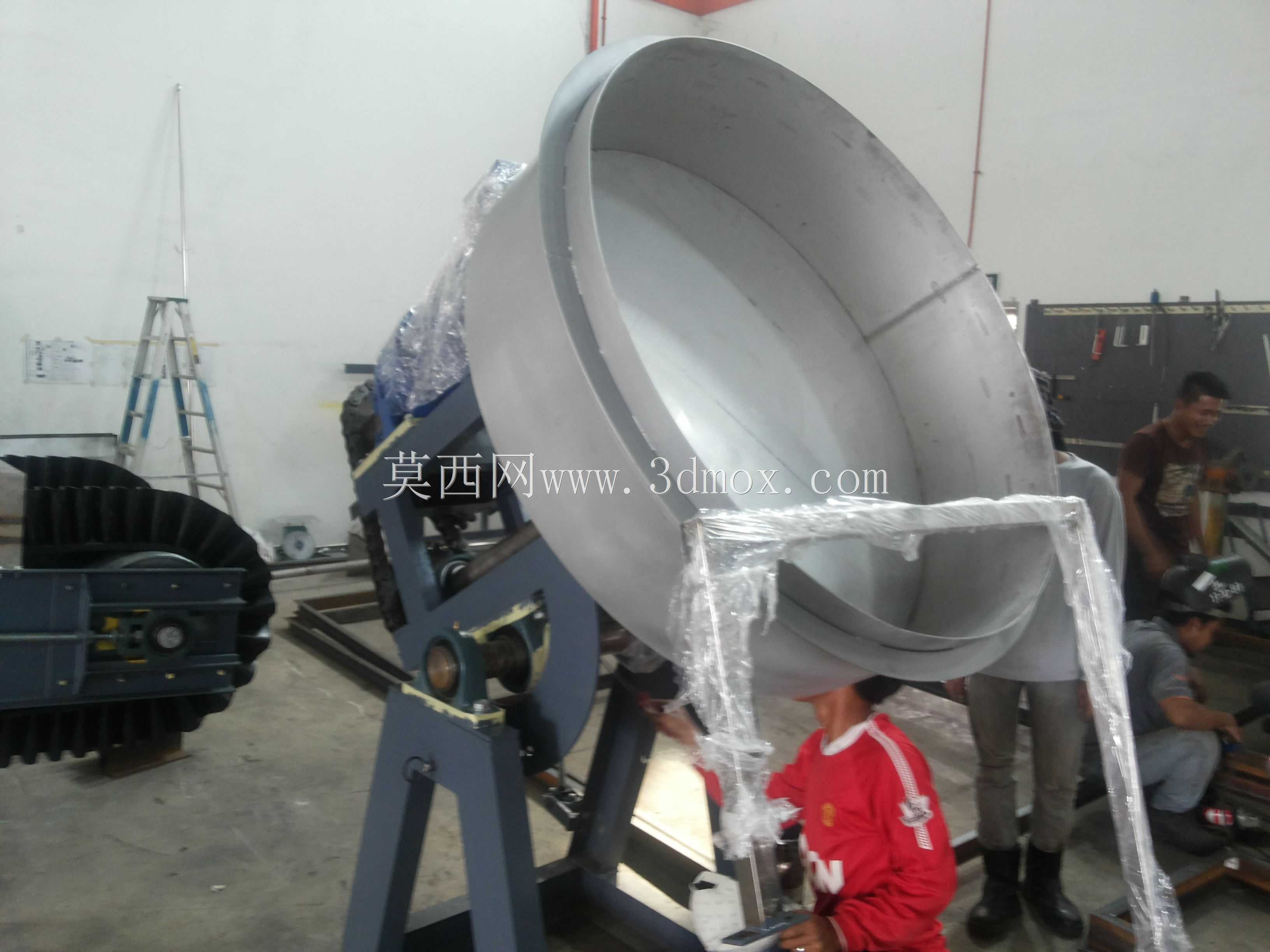

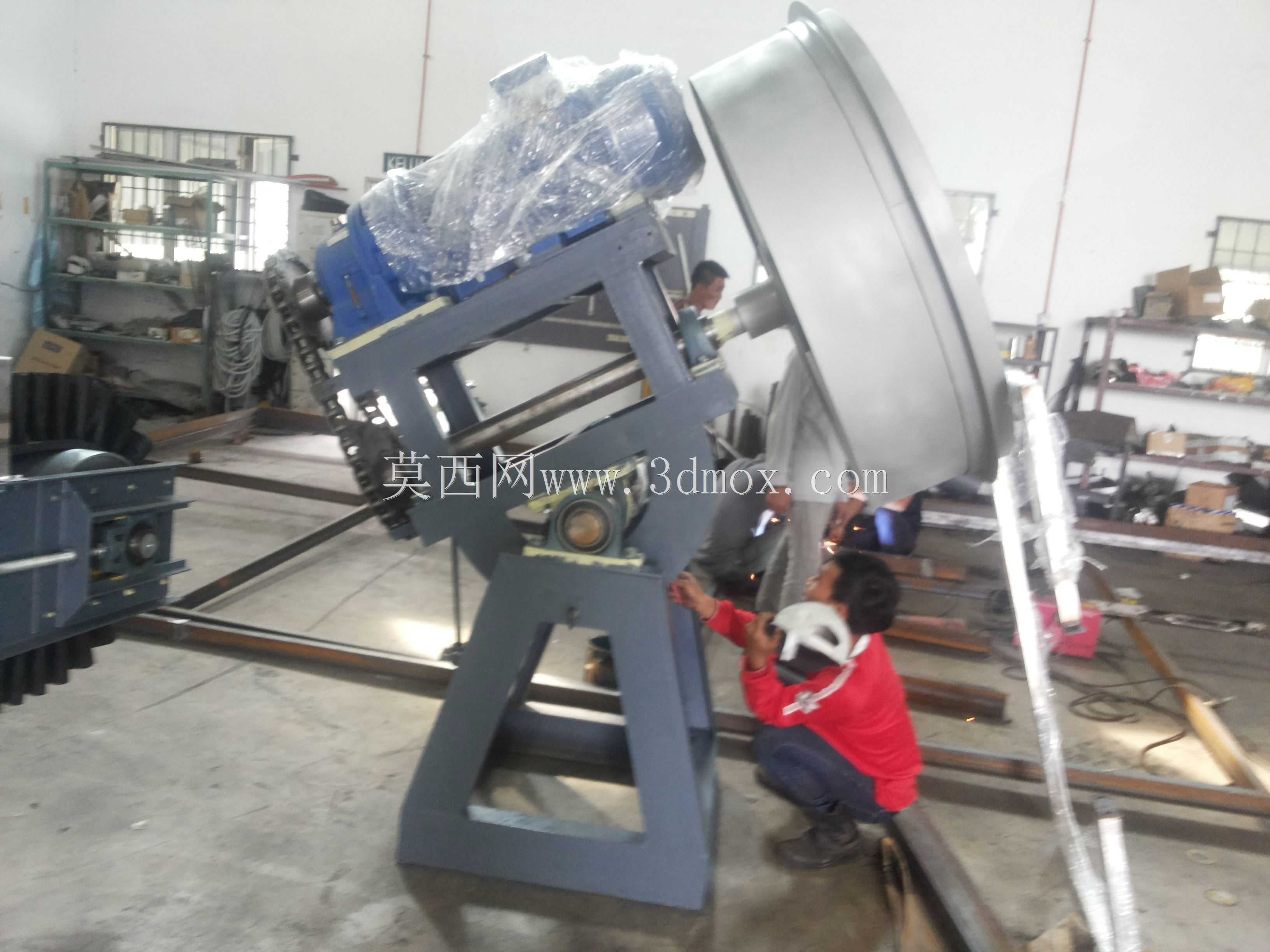

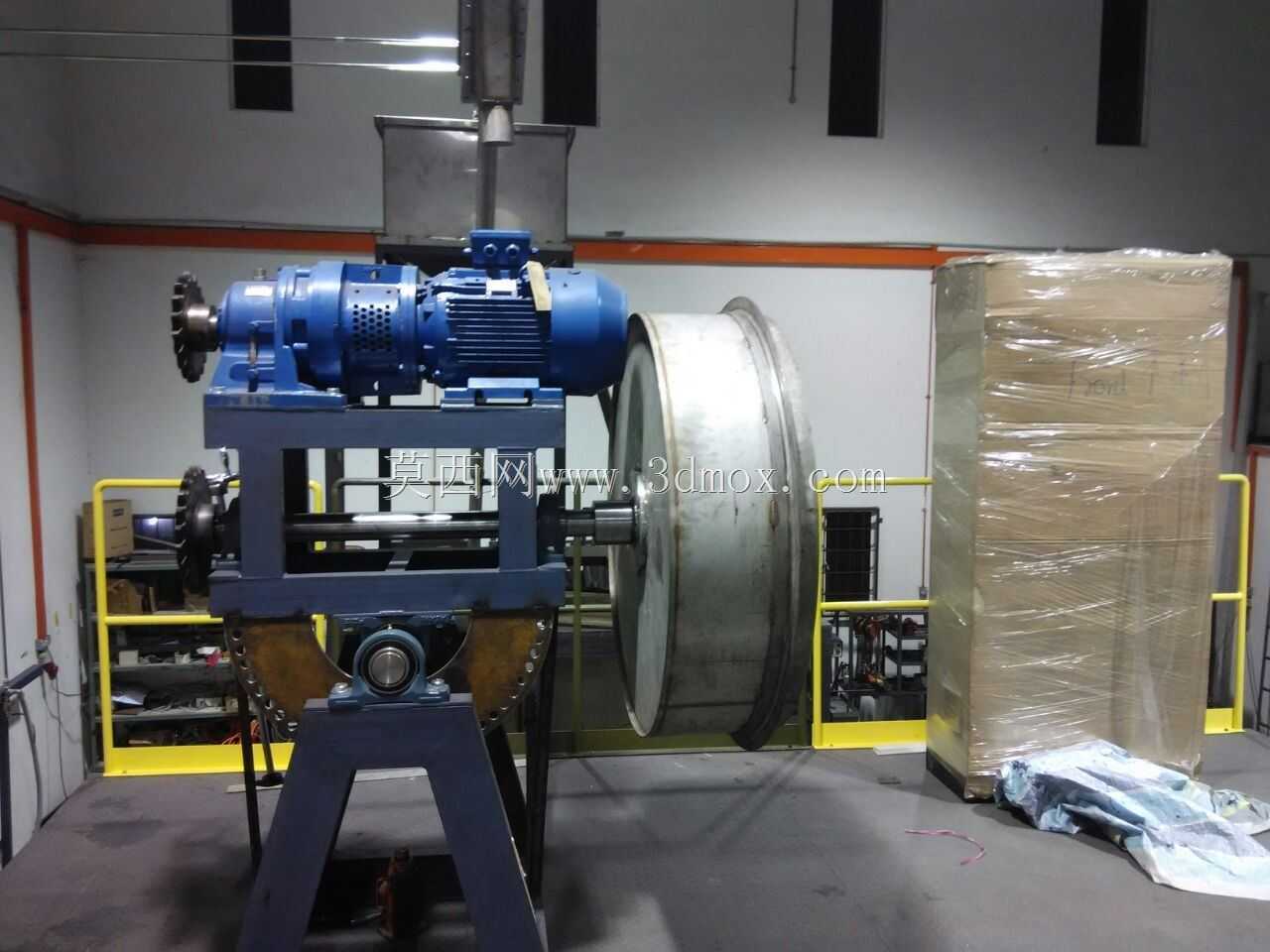

　　设备的核心成球部件为大直径倾斜圆盘，盘体采用厚钢板卷焊成型，盘沿设置足够高度的挡边，避免物料在滚动过程中甩出盘外，盘体内壁可根据加工物料的特性加装衬板，减少粉料粘壁与磨损。驱动单元采用电机直连减速机构的布局，电机与减速组件集成安装在圆盘侧方的摆动支架上，通过齿轮副传递扭矩带动圆盘匀速转动，转动过程中盘内的粉状物料在摩擦力、重力与离心力的共同作用下，沿盘内曲面做规律的滚动运动，喷入的粘结剂均匀包裹粉料颗粒，逐步团聚长大形成符合粒径要求的球形颗粒，当颗粒粒径增长到一定程度后，会在离心力作用下自动溢出盘沿，完成连续化的成球作业。

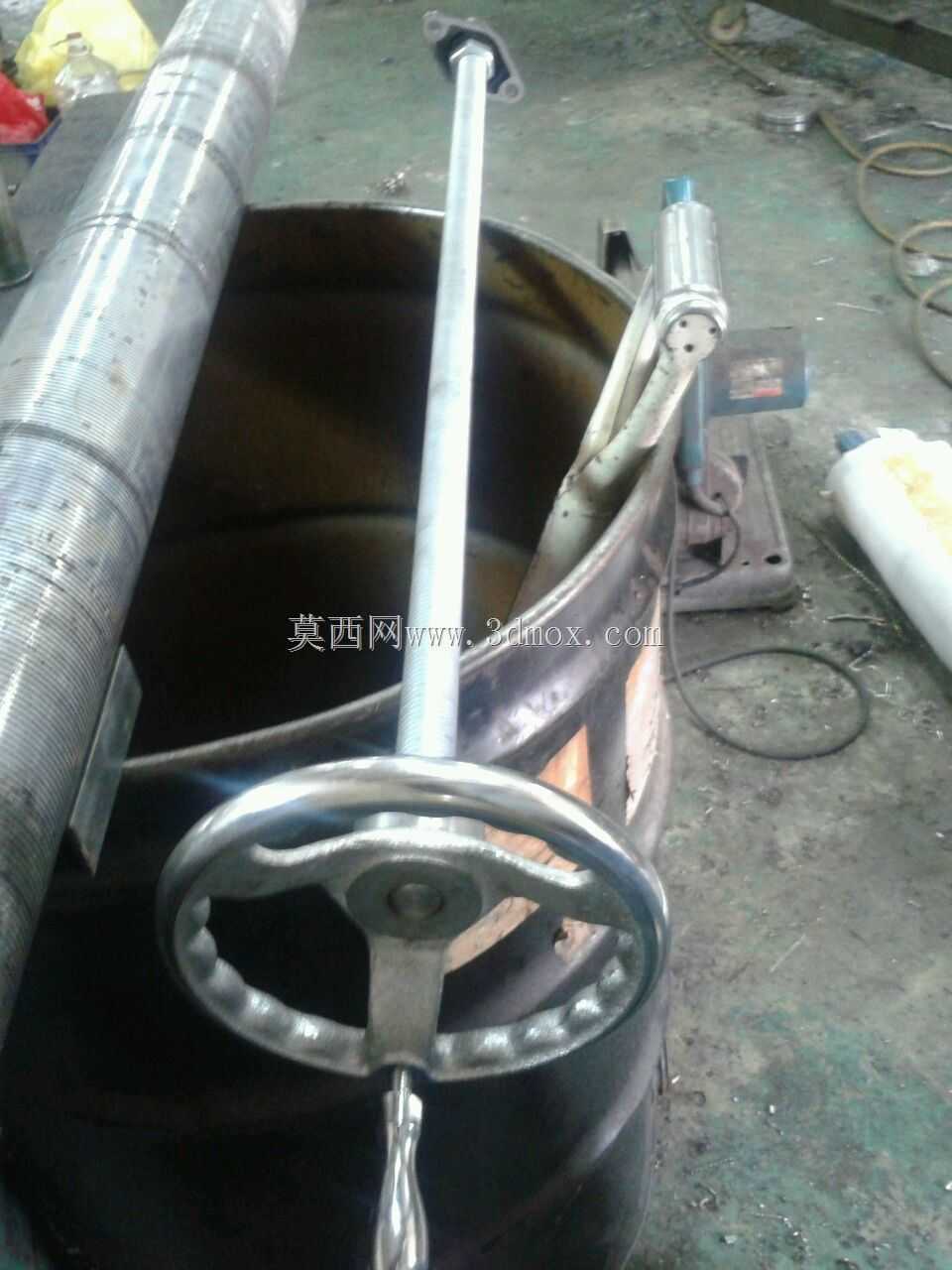

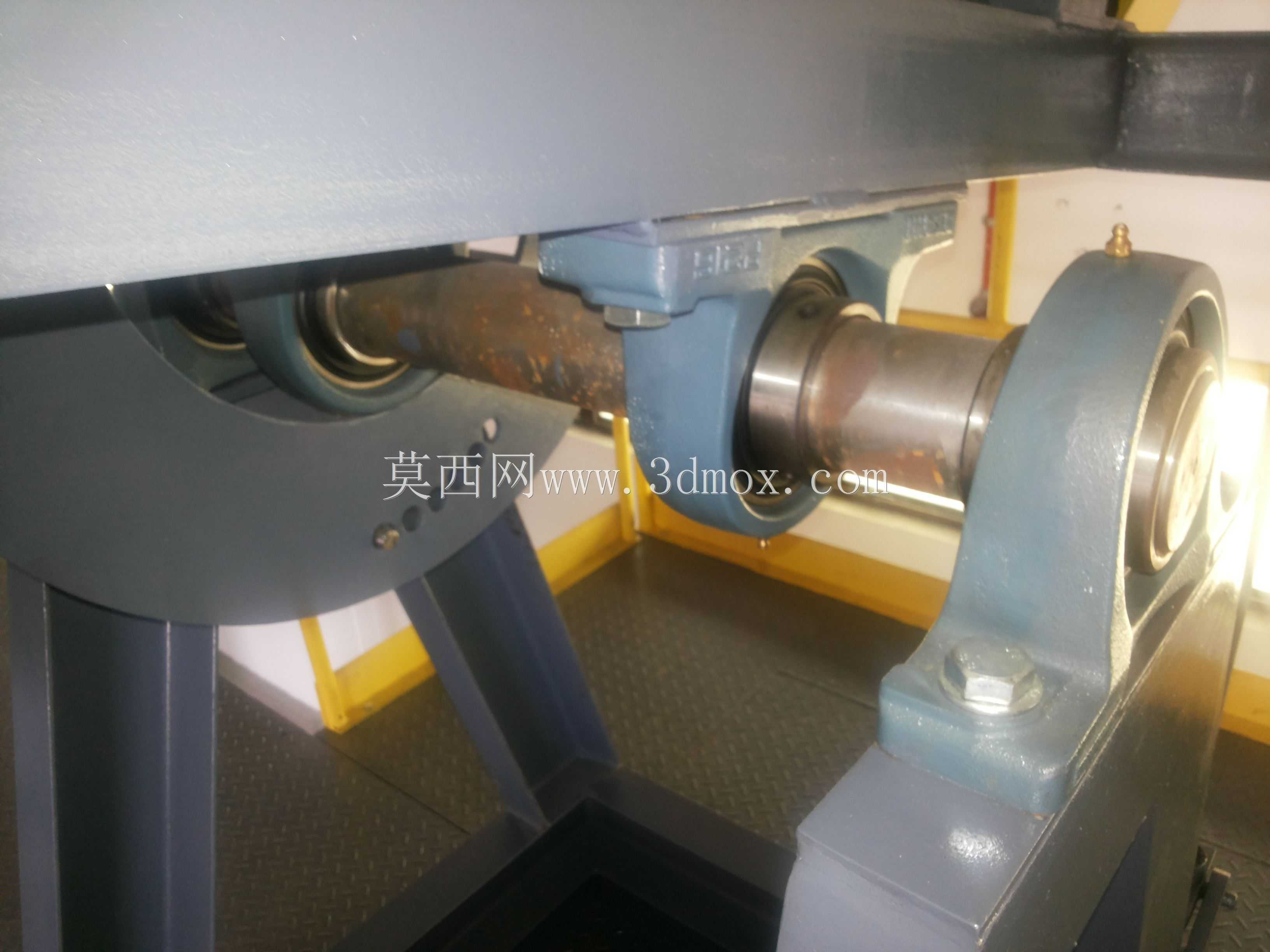

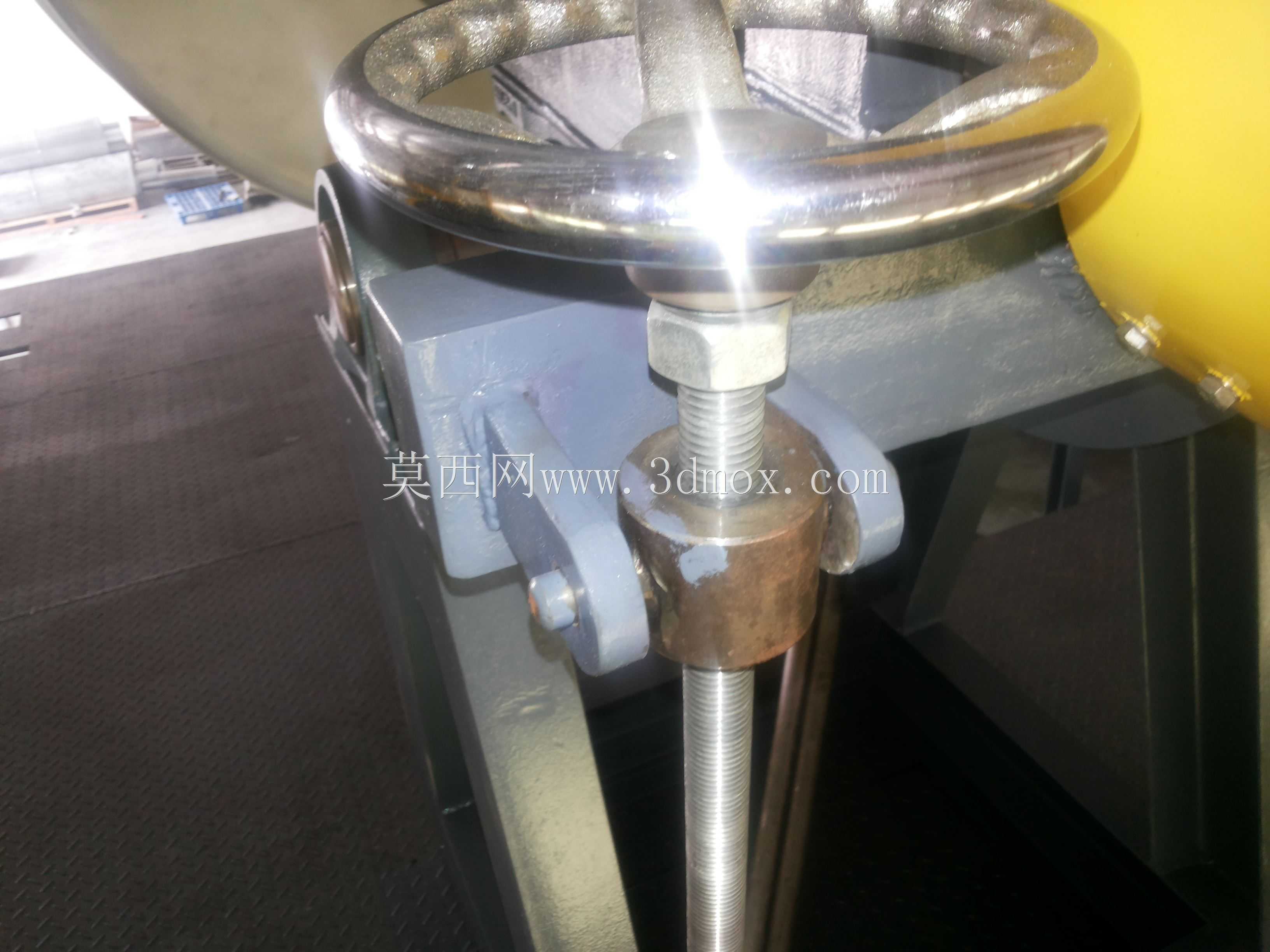

　　支撑机架采用方管焊接的框架式结构，底部为矩形安装底座，底座上预留了与地面基础连接的螺栓孔位，可直接通过膨胀螺栓固定在混凝土基础上，不需要额外制作复杂的安装平台，降低现场安装的施工量。机架与圆盘支架之间设置了铰接转轴与调节支撑结构，可根据不同物料的成球特性调整圆盘的倾斜角度，角度调整范围覆盖常规成球工艺所需的40度到60度区间，调整到位后通过锁紧螺栓固定角度，保证设备运行过程中倾角稳定，不会出现晃动偏移。传动部位的齿轮副采用开式布局，日常维护时可直接观察齿面啮合情况，方便定期加注润滑脂，降低维护难度。

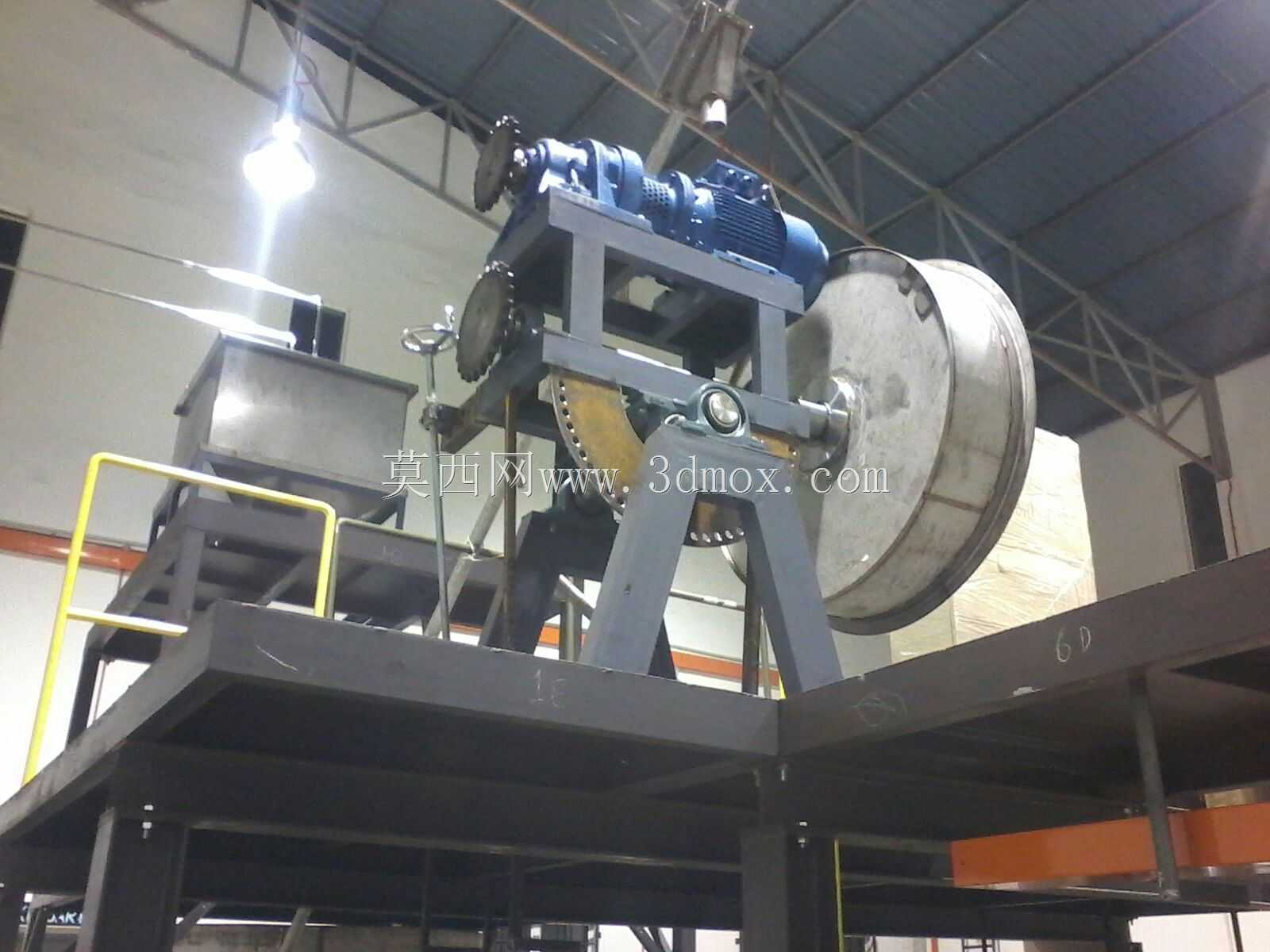

　　从安装边界来看，该设备的整体外廓尺寸适配中小型生产车间的空间要求，底座占地面积小，设备最高点距离安装地面的高度符合常规车间的层高要求，不需要对车间顶部结构做特殊改造。设备的进料位置设置在圆盘上方的敞开区域，可搭配皮带输送机或螺旋进料器实现连续进料，出料位置位于圆盘倾斜向下的一侧，可直接衔接下游的烘干、筛分设备，不需要额外设置长距离的物料输送转接结构，减少生产线的物料转运环节。在设计过程中，机架的焊接结构做了应力消除处理，避免长期承受交变载荷出现焊接变形，驱动电机的安装座设置了加强筋板，减少设备运行过程中的振动传递，保证圆盘转动的平稳性，降低运行噪音。盘体的转动转速经过匹配设计，既保证粉料有足够的滚动团聚时间，又避免转速过高导致物料贴盘无法正常成球，适配多种不同物性的粉料加工需求，不需要更换核心传动部件即可通过调整倾角与进料量适配不同的产能要求。
