树莓派3多功能接口防护外壳结构

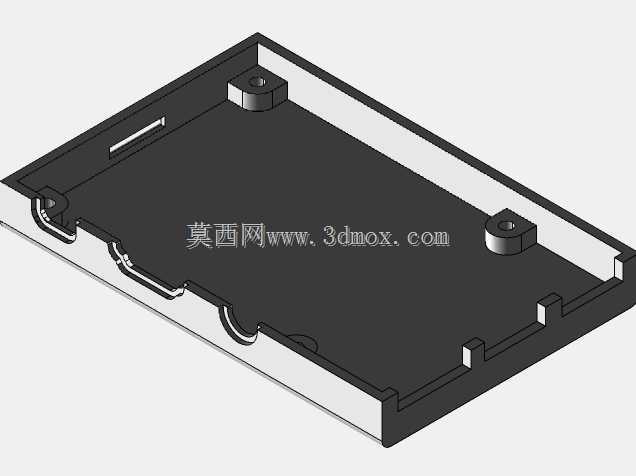

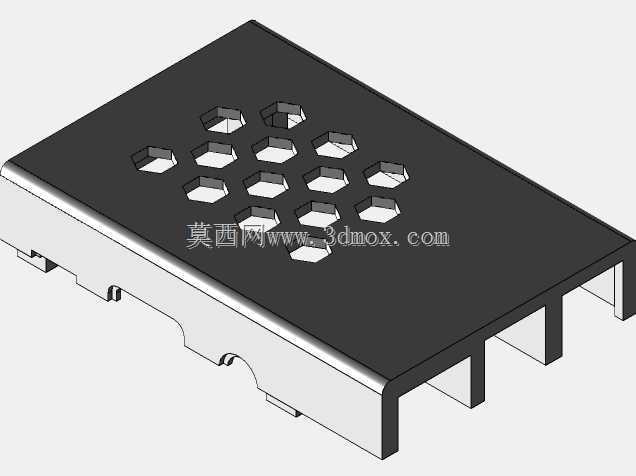

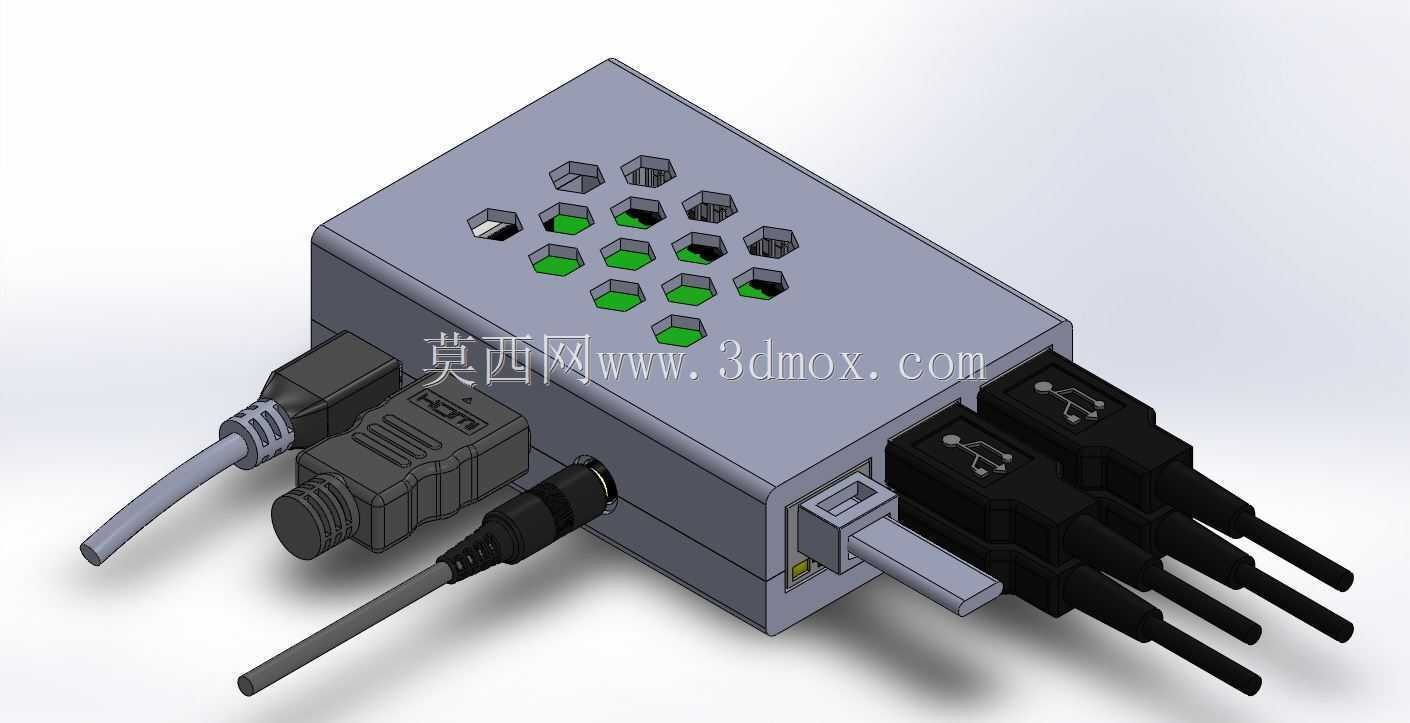

　　日常做嵌入式开发、小型工控节点搭建的时候，经常会碰到树莓派裸板直接放置的问题——车间里的金属碎屑容易飘到板卡引脚造成短路，调试时插拔线材不小心扯动接口容易焊盘脱落，多设备堆叠放置时散热空间不足还会导致主控降频，这款适配树莓派3的防护外壳，就是针对这些实际使用痛点做的结构设计。先看接口的适配处理，外壳对应板卡的HDMI接口、DC电源接口、RJ45网口、四个USB接口都做了精准的对位开孔，每个开孔边缘都做了0.3mm的倒角处理，不会出现插拔线材时外壳边缘刮伤线材外被的情况，网口位置还预留了卡扣让位空间，插水晶头的时候能正常听到卡扣卡合的声响，不会因为外壳公差导致水晶头插不到位出现接触不良。顶部的散热开孔做了矩阵式排布，

　　每个开孔都是正六边形结构，相比圆形开孔在相同开孔率下结构强度更高，不会因为长期受热出现顶部塌陷的情况，开孔位置刚好对应主控芯片、内存芯片的正上方，热空气能直接顺着开孔向上散出，不需要额外加装风扇就能满足常规负载下的散热需求，开孔内侧还做了1mm的挡边，能阻挡大部分垂直掉落的金属碎屑直接落到板卡上，同时不会阻碍空气流通。外壳的侧边做了嵌入式的安装卡槽，既可以直接平放在工作台、设备机柜的层板上，也能配合标准的DIN导轨卡扣直接卡装到电气柜的导轨上，安装边界控制得很紧凑，整体长宽尺寸刚好比树莓派3裸板大6mm，厚度方向预留了2mm的内部间隙，既可以直接装裸板，也能兼容贴了薄散热片的板卡，不会出现散热片顶到外壳内壁的情况。

　　外壳的合模线做在侧边的中部分位置，上下壳通过卡扣配合，不需要额外打螺丝固定，日常需要更换板卡、调整跳线的时候，直接用平口螺丝刀轻轻撬开侧边卡扣就能拆开，反复拆装也不会出现卡扣断裂的问题，卡扣的扣合量设计在0.8mm，扣合后上下壳之间没有明显缝隙，能阻挡大部分灰尘进入壳体内部。再看实际使用场景，在做小型数据采集节点的时候，把树莓派装在这个外壳里，直接卡到生产线旁边的控制柜导轨上，外接传感器的USB线、连接上位机的网线、供电线都能顺直引出，不会出现线材弯折角度过大的情况，外壳的边角都做了R2的圆角处理，安装的时候不会划伤操作人员的手，也不会刮坏柜内的其他线材。如果是放在桌面做开发调试，外壳底部四个角做了浅槽的防滑胶垫位，

　　贴好防滑胶垫后放在桌面上插拔线材时外壳不会跟着滑动，不需要用手按住壳体就能完成线材插拔。设计的时候还考虑了外接扩展模块的兼容性，外壳对应GPIO排针的位置做了可拆式的挡片，如果需要外接GPIO扩展板、传感器模块，直接把对应位置的挡片掰掉就能引出排针，不需要更换整个外壳，挡片的连接筋做了0.2mm的厚度，掰除的时候不会出现壳体开裂的情况，掰除后的边缘也比较整齐，不会有明显的毛边。壳体的壁厚设计均匀，整体壁厚保持在1.8mm，用常见的PLA、ABS材料3D打印都不会出现明显的缩水变形，注塑生产的时候也能保证填充均匀，不会出现局部缺胶的问题。接口开孔的位置公差控制在±0.1mm，和板卡的接口对位偏差不会超过0.2mm，所有接口都能完全露出，不会出现外壳挡住接口部分区域导致插头插不到位的问题。
