立式快开式多芯过滤净水罐体结构

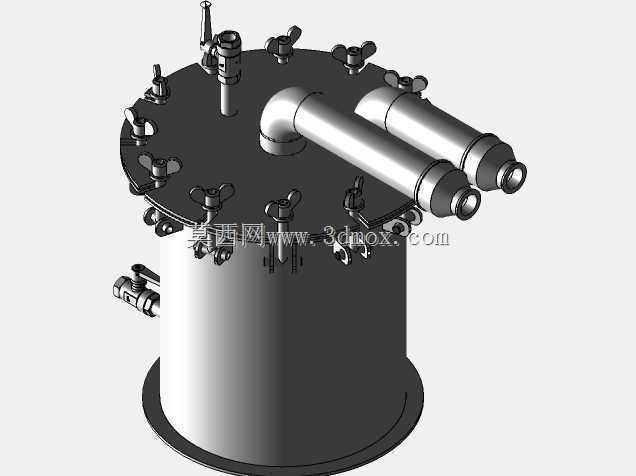

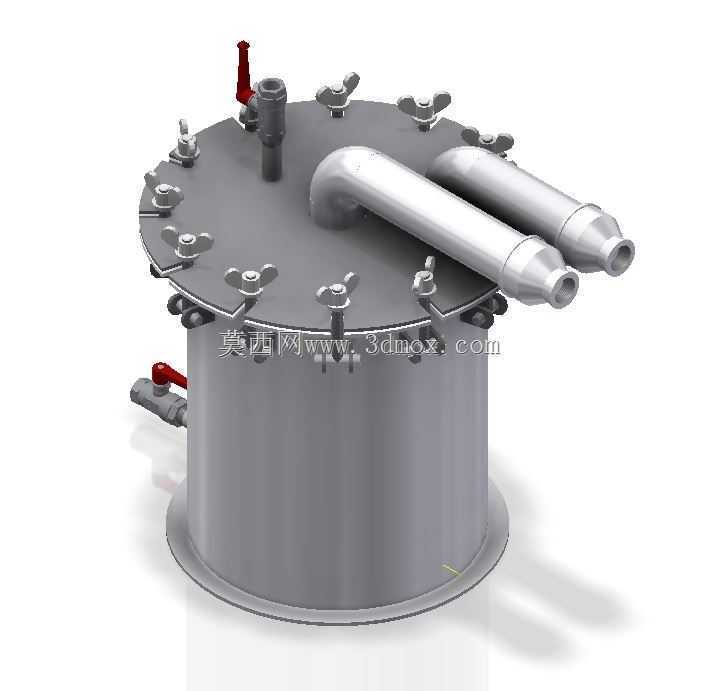

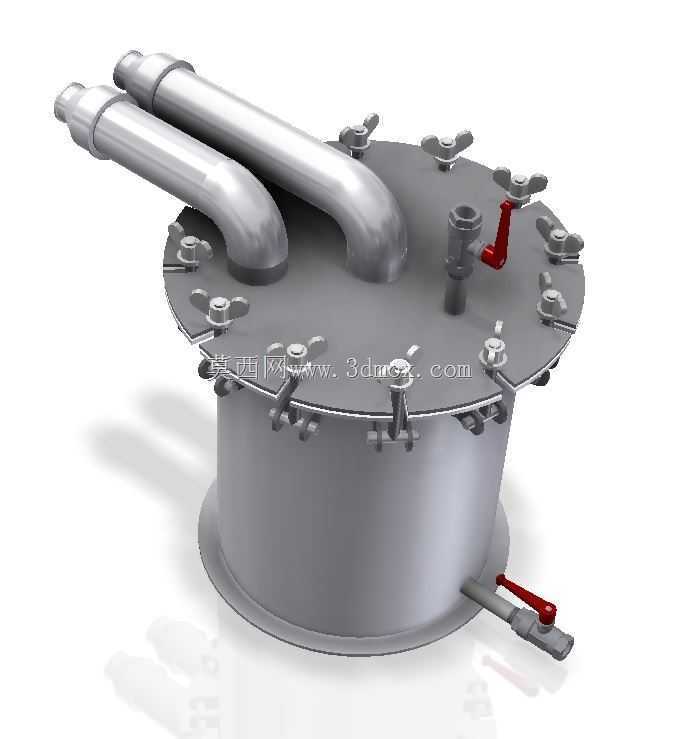

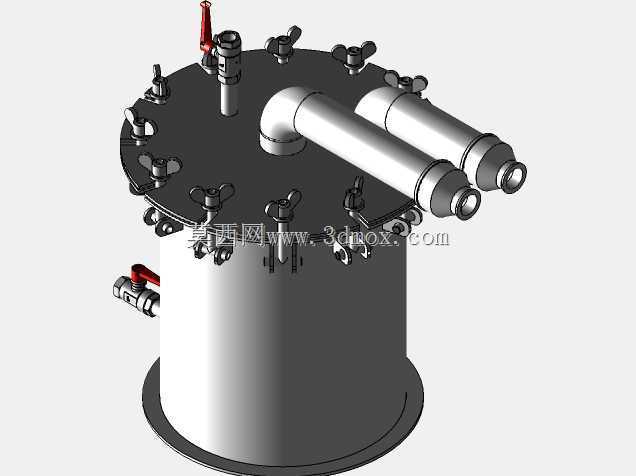

　　该过滤罐体结构多用于小型集中供水末端、商用直饮水系统前置过滤段，也可适配小型工业循环水的杂质截留工序，安装位置通常选在进水总管减压阀之后、用水点支管之前，需预留顶部开盖操作空间与侧面管路接驳余量，避免后期更换滤件时操作空间不足。从结构设计逻辑来看，罐体采用立式圆柱承压壳体搭配平盖快开结构，顶部一圈布置的蝶形螺母压爪，是为了在保证密封压紧力的前提下，无需大型拆装工具即可快速开启上盖，相比法兰螺栓连接的结构，滤件更换的作业时间可缩短六成以上，适合需要频繁清理滤层、更换滤芯的使用场景。上盖伸出的两根弯管接口，分别对应进水与出水通路，弯管采用大曲率半径折弯设计，可降低管路流阻，减少进水端的紊流冲击，避免滤层局部受水流冲刷出现短流现象；

　　接口端部预留标准管螺纹段，可直接对接现场镀锌管或PPR管路，无需额外加工转接接头。罐体侧面下部设置的带红色手柄球阀为排污口，设备运行一段时间后，截留的大颗粒杂质会沉降在罐体底部锥台区域，开启该阀门即可借助罐内水压将沉渣排出，无需开盖清理，日常维护操作简便。上盖顶部额外设置的小口径接口可接压力表或排气阀，用于运行时监测罐内压力损失，判断滤件堵塞程度，初次投用或检修后重启时，也可通过该接口排出罐内积存空气，避免气阻影响通水流量。设计阶段需重点关注几个安装边界参数：罐体底部为平底支撑结构，安装时需放置在水平承重基础上，基础平面度误差需控制在每米2mm以内，避免罐体倾斜导致密封面受力不均出现渗漏；

　　顶部开盖操作空间需预留至少等于罐体直径的高度，方便向上取出内部滤篮或滤芯组件；侧面管路接驳时，进水与出水接口不可接反，需对应弯管在罐内的延伸方向，进水端弯管需延伸至滤层外侧，出水端弯管连通滤后水腔室，避免水流短路。从结构强度角度考量，圆柱壳体与平盖的连接位置做了翻边加强处理，压爪的布置间距经过受力核算，每个压爪的压紧力均匀作用在密封胶圈上，额定工作压力下不会出现局部泄漏；所有焊接位置均做圆角过渡，减少应力集中点，适配饮用水输送场景的卫生要求，内部无卫生死角，冲洗时可将残留杂质完全排出。实际选型应用时，可根据处理水量需求调整罐体直径与高度，对应调整内部滤件的装填数量，该结构的接口尺寸、压盖锁紧结构、排污口位置都具备模块化调整空间，可适配不同流量等级的净水、循环水过滤需求，建模时已将所有配合面做了公差预留，密封槽尺寸符合常规O型圈的安装标准，生产加工时可直接参考结构尺寸下料制作，无需二次调整配合间隙。
